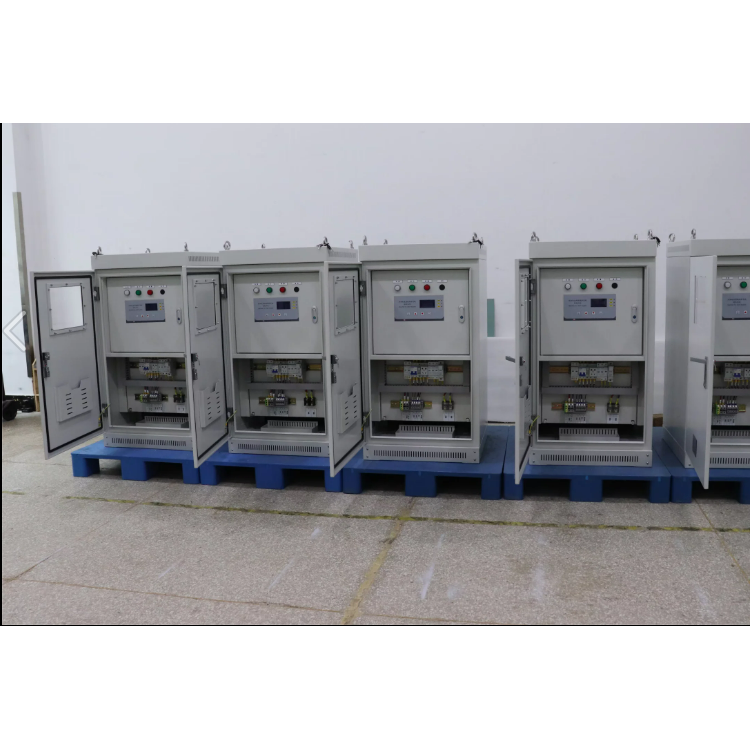

恒电位仪作为阴极保护整流装置的核心组件，其安装接线的规范性直接决定阴极保护系统的运行稳定性和保护效果，是金属结构防腐蚀工程中至关重要的环节。本文从安装前期准备、核心接线流程、基础调试检查三个维度，详细阐述恒电位仪的基础安装接线方法，为现场施工提供标准化指导。
安装前期准备是确保接线顺利进行的前提，需重点做好设备、材料、现场三个方面的准备工作。设备方面，需核对恒电位仪的型号、规格与设计要求一致，检查设备外观无裂纹、变形、磕碰，确认防爆等级、防护等级等技术参数符合现场环境需求，同时查验产品防爆合格证、出厂检验报告，严禁使用无资质产品。材料方面，电源电缆、阳极电缆、阴极电缆、参比电极电缆需选用符合标准的铜芯电缆，其中参比电极电缆需采用屏蔽电缆以减少干扰，电缆截面积需根据电流大小匹配，如220V电源输入线截面积≥4mm²，380V电源输入线截面积≥6mm²，接地线选用黄绿双色铜线，截面积≥16mm²。现场方面，需清理安装区域杂物、积水，确保地面平整、空间充足，避开阳光直射、热源及强电磁干扰区域，户外安装需提前搭建防雨防晒设施，确保环境温度控制在-20℃~+50℃的设备额定工作范围。
核心接线流程需严格遵循“断电操作、极性准确、接触可靠”的原则，按电源接入、三电极连接、接地处理的顺序逐步进行。电源接入时，首先切断现场总电源，将市电AC220V或AC380V按颜色标识接入恒电位仪电源输入端子，火线（L）、零线（N）、地线（PE）严禁反接或短接，接线采用绝缘端子压接，避免直接缠绕，接线完成后做好绝缘处理。三电极连接是接线核心，阳极电缆一端连接恒电位仪“阳极（A）”端子，另一端连接辅助阳极地床，线缆截面积根据电流大小选择，10A以下用6mm²，10-50A用10mm²，电缆长度不超过100m，过长需增加截面积；阴极电缆一端连接恒电位仪“阴极（C）”端子，另一端与被保护结构（如管道、储罐）直接焊接或通过测试桩连接，接触电阻需≤0.01Ω，连接前需打磨接触面去除氧化层；参比电极电缆一端连接恒电位仪“参比（R）”端子，另一端连接参比电极，参比电极需埋设于被保护结构附近，距阳极地床≥5m，电缆接头需做防水密封处理。接地处理时，将恒电位仪外壳接地端子与专用接地极连接，接地电阻≤4Ω，接地端子处可涂抹导电膏防止氧化。
接线完成后需进行基础调试检查，确保设备运行正常。首先进行通电前检查，核对所有接线极性是否正确、端子是否紧固，无短路、断路情况，接地连接可靠。随后合上电源，观察设备指示灯是否正常亮起，无异常声响、异味，进入恒电位模式，设置目标保护电位（通常为-0.85V~-1.20V vs CSE）。最后监测设备输出电流、电压及反馈电位，确认电位稳定在有效保护范围内，波动范围≤±5mV，无故障报警，完成基础安装接线。
需注意，整个安装接线过程中，施工人员需佩戴绝缘手套、护目镜等防护用品，严格执行断电操作规范，接线完成后需进行绝缘电阻测试，确保电缆绝缘性能良好，避免因接线不当导致设备损坏或保护失效。
