试验平板 HT200-HT300 0-3级精度 非标定制

铸铁试验平板，也可称为试验平台或实验平板，是铸铁平板家族中的重要成员-1。它专门为动力实验、设备调试和精和密测量等场景设计，核心优势在于其相当高的平面稳定性和承载能力-1-3。

材质与执行标准

铸铁试验平板通常选用高强度铸铁制造，常见牌号为HT200、HT250、HT300-1-6。工作面硬度一般控制在HB170-240之间，这种硬度的铸铁既保证了足够的耐磨性，又便于进行刮研等精和密加工-1-5。

在制造标准方面，主要依据国家标准GB/T 22095-2008（该标准等同于ISO 8512-1:1990），准确度等级分为0、1、2、3四个级别-4。

关键工艺特点：

两次人工时效处理：铸造后经过600-700℃的退火处理，或长达2-3年的自然时效，彻和底消除铸件内应力，确保长期使用不变形-5

刮研工艺：0级、1级、2级精度平台必和须采用人工刮研，在25mm×25mm范围内要求接触点数达到20-25点-8-9

铸造方式：多采用树脂砂铸造，砂型刚度好，可利用石墨化膨胀消除缩孔缺陷-1

铸铁试验平板结构特点

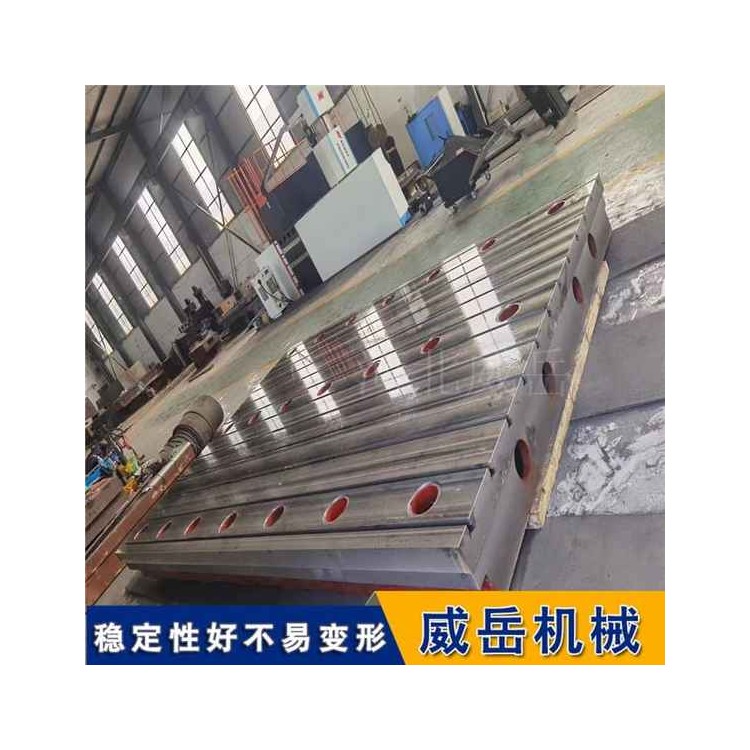

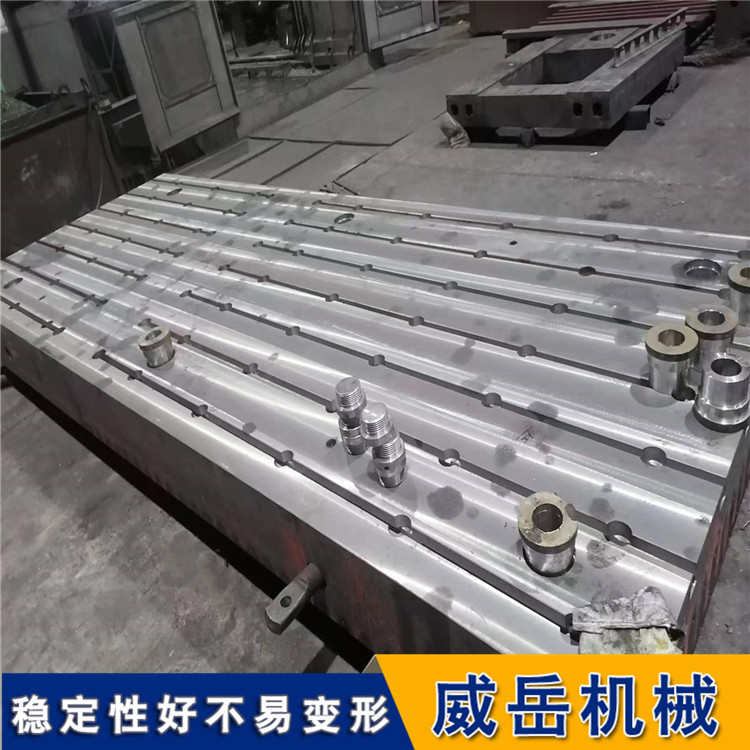

铸铁试验平板的工作面外形多样，常见的有长方形、正方形或圆形-1。其比较显著的结构特征是工作面上加工有T型槽、U型槽、圆孔或长孔，这些槽孔用于固定各种试验设备和被测工件-1-6。

规格覆盖范围很广，从100mm×100mm的小型平台到8000mm×3000mm的大型拼装平台均可生产-1-4。对于超大型平台，可采用多块拼接的方式满足使用需求。

铸铁试验平板主要用途

铸铁试验平板的核心用途可以归纳为以下三类：

第和一类：动力实验与设备调试

这是试验平板区别于普通检验平台的比较主要特点。它专门用于机械、发动机、电机的动力实验，以及各类设备的性能调试-1-3。实验时，通过平台上的T型槽将待测设备牢固固定，利用平台提供的稳定基准平面，对设备的运行参数进行精和确测量和分析-6。

第和二类：精和密检验与测量

试验平板同样适用于各种产品的检验工作，可作为精和密测量用的基准平面，用于检查零件的尺寸精度和形位公差（平面度、平行度、垂直度等）-1-7。

第三类：划线作业

在机械制造过程中，试验平板也是不可或缺的划线工具，用于在工件上划出加工界限-1。

铸铁试验平板与普通检验平台的主要区别

1、核心用途

铸铁试验平板：动力实验、设备调试

普通检验平台：零件检验、测量基准

2、结构特征

铸铁试验平板：带T型槽，可固定设备

普通检验平台：多为平面，可定制T型槽

3、承载要求

铸铁试验平板：更高，需承受动态载荷

普通检验平台：静态测量载荷为主

4、环境要求

铸铁试验平板：恒温环境（20℃±5℃）

普通检验平台：常规车间环境

铸铁试验平板安装与维护要点

铸铁试验平板的安装几个米调试是确保其精度的关键环节，通常包括以下步骤-2：

基础准备：安装地面需平整坚固，承载力应达到平台及工件总重量的1.5倍以上

垫铁布置：根据平台尺寸确定垫铁数量和位置，大型平台按每1.2-1.5m一组等间距布置

精和密调平：使用0.02mm/m精度的框式水平仪进行调平，精调目标为水平度≤0.05mm/m

地脚螺栓固定：采用从中和心向四周对称、分次紧固的方式

日常维护注意事项-2-7：

严禁在工作面上进行焊接、敲打等作业

使用后及时清洁工作面，涂抹防锈油

每年复检一次水平精度

高精度平台应放置在20℃±5℃的恒温环境中
