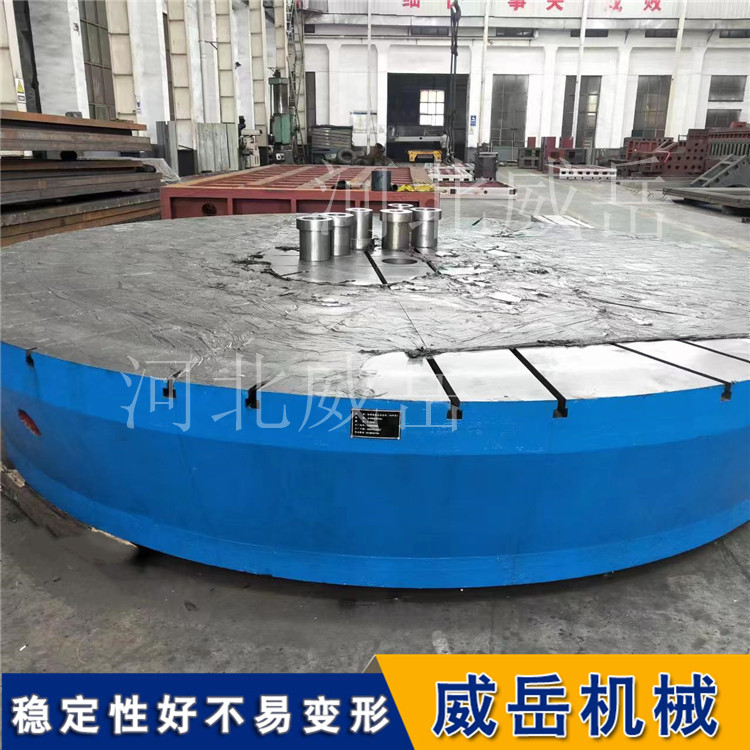

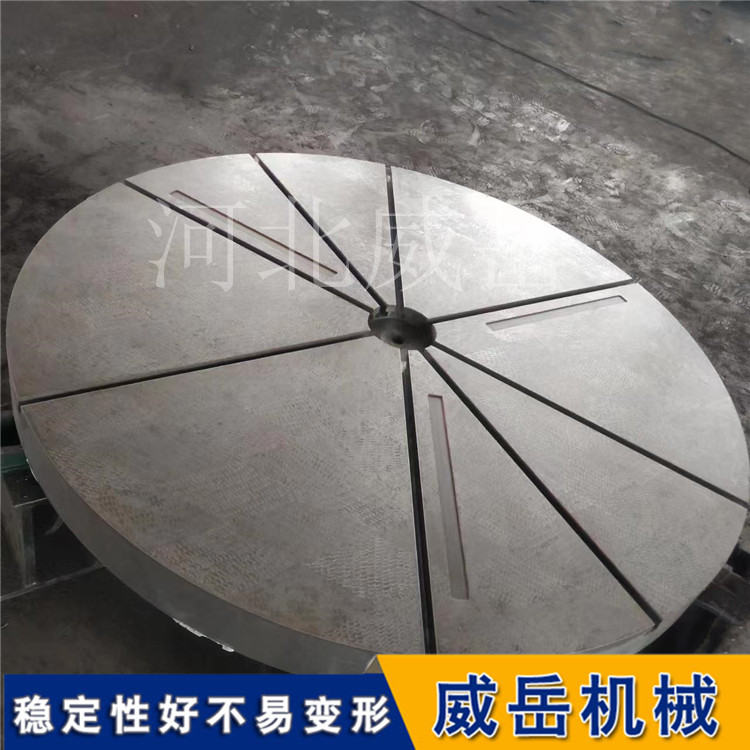

圆形铸铁平台的安装，核心在于利用其对称形状，通过科学布置支撑点和精细调平，确保整个圆面成为一个理想的测量基准面。整个过程主要分为安装方式选择、支撑点布置、精细调平和验收维护几个阶段。
一、选择合适的安装方式
根据平台的规格、使用精度要求和移动需求，主要有以下四种安装方式：
支架安装：适合直径1.5米以下的小型平台。将平台直接放在专用支架上，用支架自带的微调螺栓初步调平即可。这种方式灵活方便，30分钟内即可完成，但稳定性稍差，不适合重载。
垫铁安装：适合直径1-3米的中型平台。在平台下方均匀放置至少4个可调垫铁，通过增减垫片厚度来调整水平。这种方式兼顾了便利性和一定的稳定性。
地脚螺栓安装：适合直径3米以上的大型平台或需要长期固定、承载巨大的场合。安装时需提前在混凝土基础中预留螺栓孔，平台就位并调平后，向孔内灌注混凝土固定。这种方式比较为牢靠，但属于一次性工程，后期无法移动。
地锚器安装：适用于0级、00级等高精度测量平台。地锚器预先埋入基础中，通过顶部精和密螺纹实现±5mm范围内的微调。这种方式精度保持性比较好，但安装复杂、成本高。
二、关键步骤：布置支撑点
圆形平台因其对称形状，支撑点布置有其独特要求——通常按同心圆等距排列，以保证受力均匀。
常用支撑方案：
环形均布支撑（首和选方案）：垫铁沿1-2个同心圆环等距布置。对于直径较大的平台，可在距中和心约2/3半径处设置主支撑环，边缘附近设辅助支撑环。
三点支撑扩展（经典方法）：在平台上虚拟一个内接等边三角形，在三个顶点及中和心点附近布置主要支撑点，其间增设辅助支撑以防止变形。
垫铁数量：平台直径每增加1米，支撑点数量需相应增加，确保单位面积支撑力充足，防止平台中部下垂。
三、精细调平流程
调平的核心目标是使整个圆面成为理想平面，顺序是 “先定中和心高度，再调同心圆环，比较后整体优化” 。
吊装就位：必和须使用平台预留的吊装孔（通常为3个或4个，对称布置）进行平稳吊装，严禁利用平台边缘或T型槽吊装。
建立测量基准：将电子水平仪置于平台中和心点，以此作为调平的基准点，确定“零位”或参考高度。
调整中和心区域：以中和心点为基准，调整靠近中和心的第和一支撑环上的垫铁，使该环上对称各点的读数与中和心点一致或呈均匀过渡，形成中和心“小平面”。
调整外环：由内向外依次调整各支撑环。使用桥板配合水平仪，测量从中和心到边缘的径向高差，以及同一圆周上对称点之间的切向高差，确保同一圆周上的点处于同一高度。
网格法复测与精调：在平台表面画出“米”字形或放射状网格线，测量各点高度。分析数据，找出高点（凸区）和低点（凹区），通过微调局部垫铁消除不规则扭曲。
需避免的典型变形：锥形（一边整体高一边整体低）、鞍形（对角线一高一低）、波浪形（圆周方向高低交替）。
调平原则：调整某一点时，同步调整其对称点，保持受力平衡。每次调整后静置数分钟，待应力重新分布后再进行测量。
四、比较终固定与验收
静置复测：全部调平完成后紧固垫铁，静置24小时后进行比较终复测，确保精度稳定。
接地连接：将平台的接地端子与基础预埋接地线可靠连接，这对精和密测量和用电安全至关重要。
清洁防锈：彻和底清洗工作面及T型槽，均匀涂覆防锈油。
精度验收：按国家标准（如GB/T 22095-2008）要求的精度等级（00级、0级、1级）进行平面度验收，并记录归档。
五、日常使用禁和忌
严禁在平台上进行局部强和力焊接、撞击或超载加载。
重型工件应尽量放置在靠近支撑点的位置，避免在悬空区域集中施加载荷。

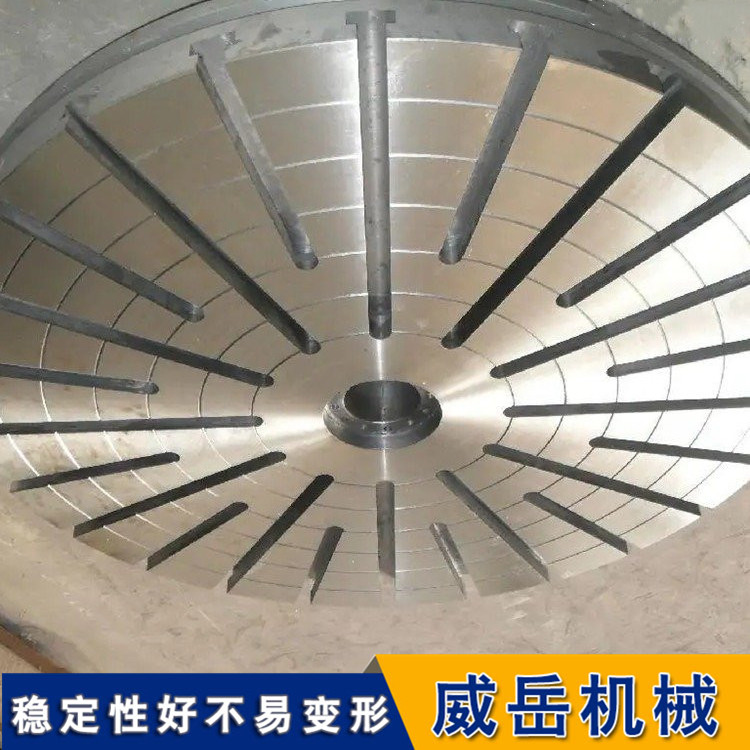

对于中和心带圆孔的环形平台，支撑点应避开孔洞，并特别加强孔口周边的刚性支撑。
