铁粉冷压球团粘合剂 压球粘结剂

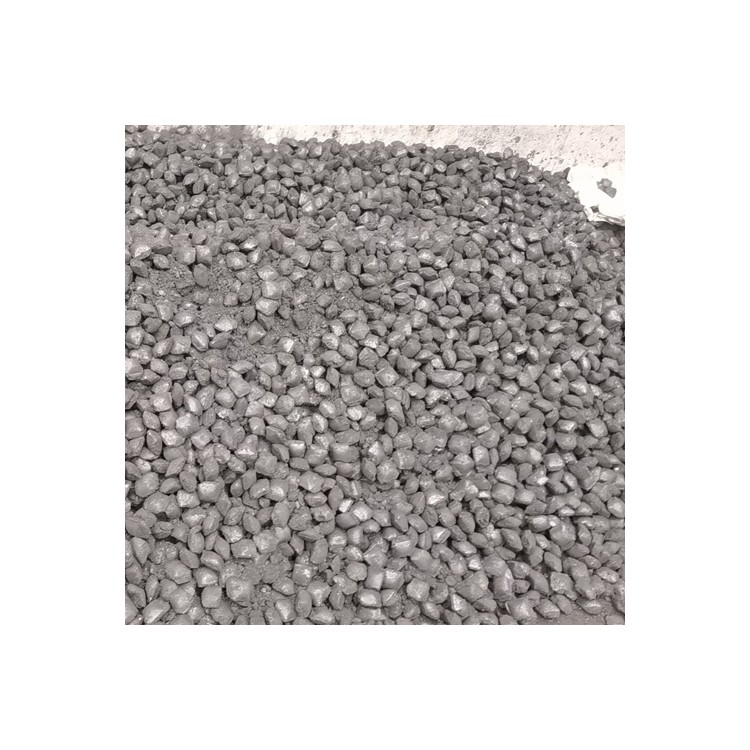

1.  添加用量：推荐添加量为铁粉（或含铁物料）总重量的1.5%。可根据物料粒度、水分和成型压力在此基准上微调（1.2%-2.0%）。2.  前处理：无特殊要求。确保铁粉等物料的粒度在200目以下，含水量低于5%为佳。3.  混合搅拌：工艺：采用强制式搅拌机（如卧式双轴搅拌机）。步骤：先将干粉状铁粉与干粉状粘合剂混合搅拌2-3分钟，确保均匀。然后，边搅拌边缓慢加入8%-10% 的清洁自来水（具体水量需根据物料湿度微调），继续搅拌5-8分钟，直至物料达到“手捏成团，落地即散”的均匀湿润状态。4.  压制成型：设备：使用对辊式压球机或盘式成球机。压力：对辊压球机线压力应不低于 6 kN/cm。5.  后处理（养护）：自然养护：将压制成型的生球在常温下堆放养护5-7天。避免雨淋和暴晒。期间球团强度会随时间自然增长。烘干：若需快速提升强度或环境潮湿，可在50-80℃下低温烘干4-8小时。6.  维护：生产结束后，及时清理搅拌机和压球机模具，防止残留物料硬化。主要用途与应用范围钢铁厂、铸造厂回收的含铁粉尘（高炉灰、转炉灰、轧钢铁鳞等）的冷压成型回收利用。铁矿粉、铁精粉制备冷压球团，用于直接还原或高炉炼铁。其他金属矿粉（如铬矿粉、锰矿粉）的冷压成型。
