柔性阳极 线性阳极 阴极保护柔性阳极外加电流施工

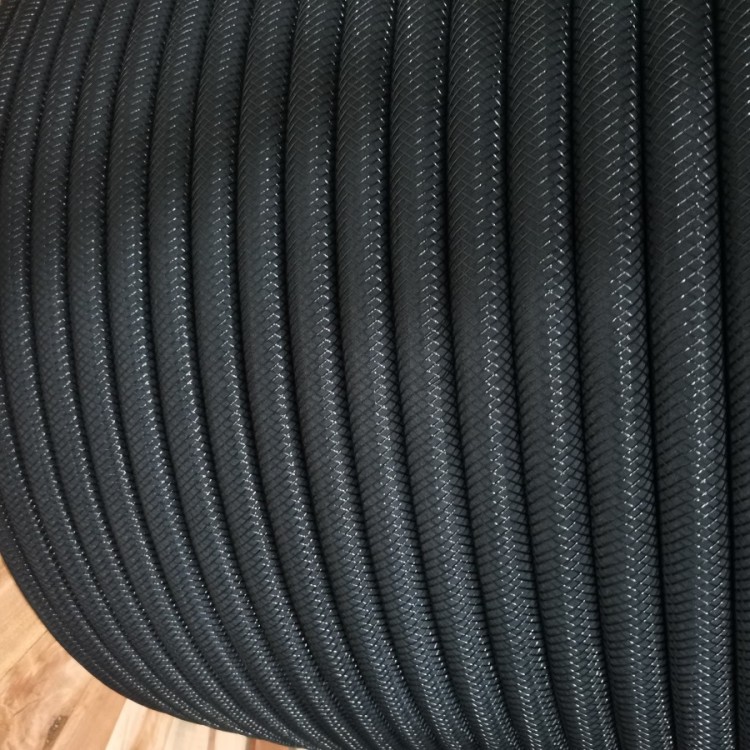

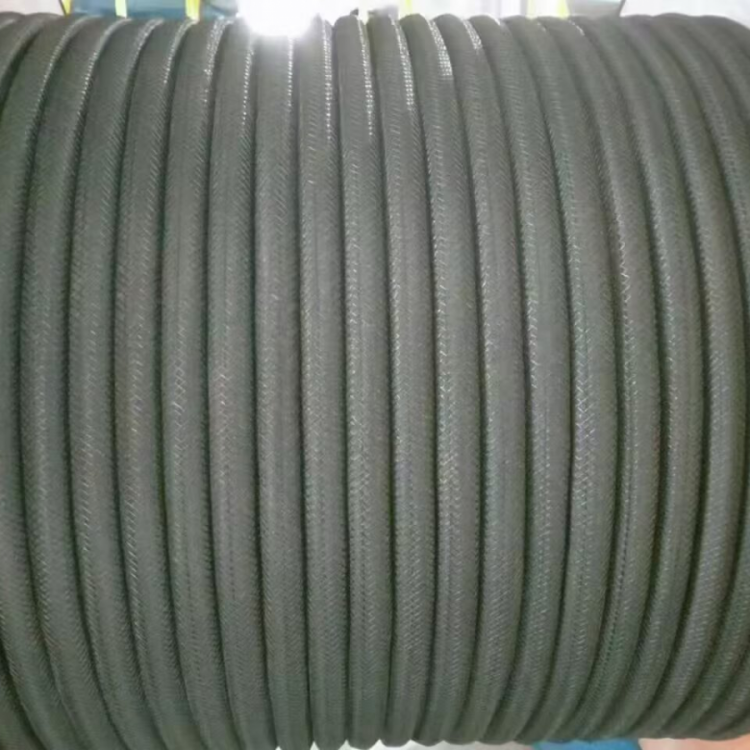

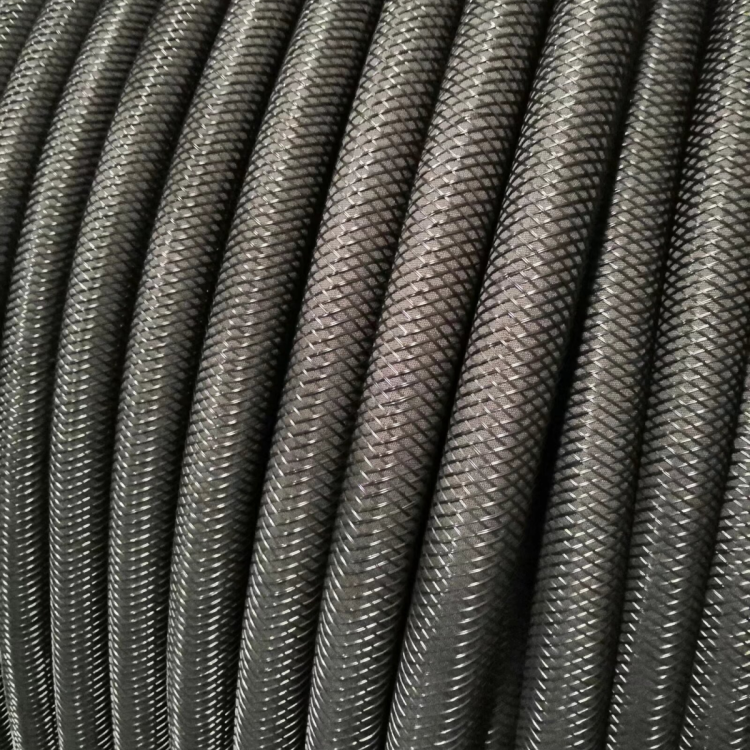

导电聚合物型柔性阳极作为外加电流阴极保护系统的高效部件，以铜芯为导电基体、外层包覆导电聚合物、内部填充导电焦炭粉，具备柔韧性强、电流分布均匀、安装便捷等优势，广泛用于埋地管道、储罐底板、市政管网等金属结构防腐。其安装接线需遵循标准化流程，从施工准备到系统调试层层把控，确保系统稳定运行与长效保护。

施工前准备是安装质量的基础保障，需全面核查材料、工具与现场环境。材料验收重点检查导电聚合物柔性阳极外观，确认外层编织护套无破损、无划痕，内部焦炭粉无泄漏、无结块，铜芯导体导通良好；配套电缆选用耐腐铜芯专用阳极线，绝缘层无老化、无破损；备齐铜联接管、热收缩套管、导电膏、玛蹄酯、砂纸、扎丝等辅料，确保规格匹配。工具需准备压接钳、剥线钳、热风枪、万用表、兆欧表、开挖设备等，所有测量工具校验合格，保证数据精准。同时开展现场勘查，清理施工区域杂物、尖锐石块，检测土壤电阻率，明确被保护结构走向、埋深，规划阳极敷设路径，避开地下管线、电缆等障碍物，完成技术交底后再启动施工。

沟槽开挖与基底处理需符合规范要求。针对埋地管道，沿管道平行开挖深度 0.8-1.2 米、宽度 30-50cm 的沟槽，深度略低于管道埋深，确保阳极处于有效保护位置；储罐底板施工时，先清理基础表面，铺设 10-15cm 厚干燥细砂垫层，平整压实，消除凸起与凹陷。沟槽底部必须清除碎石、树根等尖锐物，高土壤电阻率区域需铺设 8-10cm 厚导电焦炭粉，均匀摊铺并轻微夯实，降低阳极接地电阻，提升电流传导效率。软土、流沙地段需做好沟槽支护，防止塌方，积水区域提前降水，保持沟槽干燥。

阳极敷设遵循 “顺直、平整、无扭曲、无硬折” 原则。将盘卷阳极缓慢展开，沿沟槽或砂垫层自然铺设，与管道间距保持 50-100cm，严禁强行拉伸、折叠。管道转弯、起伏处，阳极随地形自然弯曲，最小弯曲半径不小于阳极直径的 10 倍，避免铜芯断裂或导电聚合物层破损。每隔 3-5 米用非金属夹具、尼龙扎带固定阳极，防止回填时移位；储罐底板采用同心圆环状或放射状敷设，圆环间距 1-1.5 米，放射段从中心向边缘均匀分布，接头处用砂袋压实，避免浮起。敷设完成后再次检查阳极外观，确认无损伤后进入接线环节。

接线施工是核心工序，分为阳极段间连接、阳极与电缆连接两类，均需严格把控接触电阻与密封性能。段间一字接头操作：先将阳极端部 15mm 焦炭粉倒出，扎丝扎紧密封，剪断多余铜芯；剥除两端阳极铜芯绝缘层 30-35mm，砂纸打磨至光亮无氧化；预套热收缩套管至阳极远端，将铜芯插入直通铜联接管，用压接钳均匀压接 3-4 道，确保接触电阻≤0.001Ω。压接后打磨联接管毛刺，缠绕 1 层导电膏，再螺旋缠绕玛蹄酯（拉伸率≤50%），最后将热收缩套管移至接头中心，热风枪从中间向两端均匀加热，使其完全收缩包裹，达到 IP68 防水等级。阳极与电缆连接步骤一致，T 型接头用于多段分支，选用三通铜联接管，各分支压接牢固、密封严密。

接线完成后必须进行质量检测，用万用表测量接头电阻，正常值＜0.1Ω；兆欧表检测接头与护套绝缘电阻，≥2MΩ 为合格；轻拉电缆无松动、无滑脱，确认机械性能达标。检测合格后分层回填，先填 5-10cm 焦炭粉覆盖阳极，再填细土，每层厚度≤20cm，人工夯实，严禁机械振捣。最后将阳极电缆引入防爆接线箱，与恒电位仪正极连接，参比电极引线接入负极，完成系统接线。

系统调试与日常维护保障长效运行。逐步调节恒电位仪输出电流，设定保护电位 - 0.85~-1.1V（CSE），通过参比电极检测各区域电位，偏差≤50mV 即为合格。日常每半年检测一次系统电位、接地电阻，每年抽查接头密封状况，及时修复松动、破损接头，确保导电聚合物柔性阳极持续稳定发挥保护作用，延长金属结构使用寿命。
