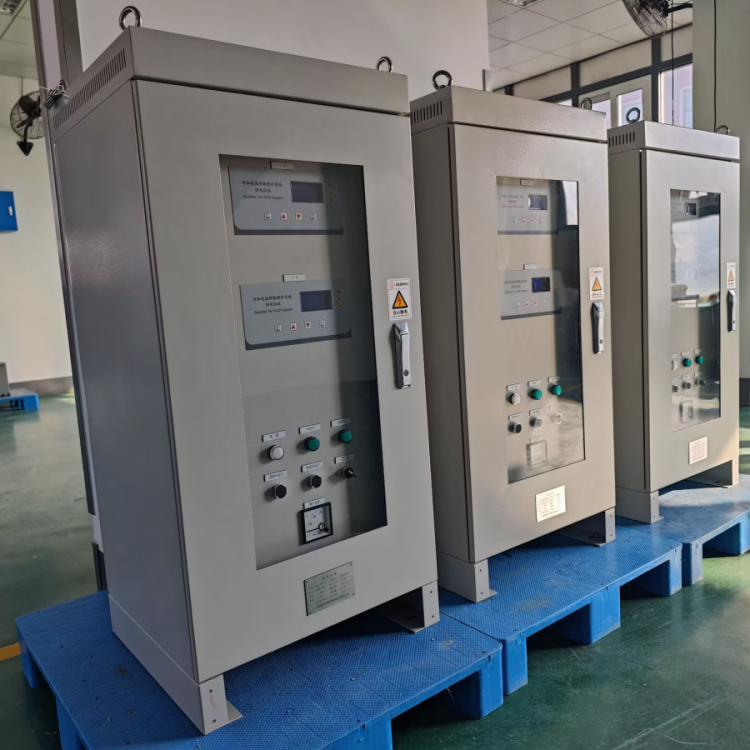

排水管道阴极保护30A/50V智能恒电位仪二用一备恒电位仪

在石油等关键领域，双路恒电位仪常配置为冗余备份系统，即两台设备互为备用，当主设备故障时，备机可自动切换投入运行，保障阴极保护系统不间断工作。本文详细阐述冗余备份系统的安装接线方法。

一、系统架构与设备配置

1.配置两台同型号双路恒电位仪，定义为主机（Master）和备机（Slave）。

2.每台设备均具备双路输出，可同时驱动两组阳极地床，或实现负载均衡。

3.系统需配备自动切换控制柜，实现主备机的无缝切换。

二、主备机接线规范

（一）主电源接线

1.两台设备的主电源均接入同一三相五线制电源，确保供电稳定。

2.切换控制柜的电源输入端接入总电源，输出端分别连接主机和备机的电源输入端。

（二）双路输出接线

1.并联运行模式（推荐）：将主机和备机的同路输出端子分别并联，即 “主机路 1 阳极 +” 与 “备机路 1 阳极 +” 连接后接入第一路阳极地床；“主机路 1 被保护 -” 与 “备机路 1 被保护 -” 连接后接入被保护体。路 2 同理。

2.独立运行模式：主机驱动路 1，备机驱动路 2，两路互不干扰，可分别调试。

（三）控制与通讯接线

1.采用 RS485 或以太网通讯线，将主机和备机的通讯接口与切换控制柜连接，实现状态监测与控制。

2.每台设备的参比电极信号均接入切换控制柜，确保主备机均可读取参比电位。

三、自动切换逻辑与接线

1.切换控制柜内的 PLC 或继电器模块需预设切换逻辑：当主机输出电流异常、电压超标或设备故障时，自动切换至备机。

2.接线时，将切换控制柜的切换控制信号分别接入主备机的控制接口，确保信号传输稳定。

3.切换过程需实现无间断，切换时间≤100ms，避免被保护构筑物电位波动过大。

四、系统调试与验收

1.分别测试主机和备机的单路、双路输出性能，确保参数一致。

2.模拟主机故障，检查备机是否能自动投入，切换后电流、电位是否稳定。

3.验收时需提供冗余系统切换测试报告，确保系统高可用。
