铸铁试验平板，也常被称为铸铁平台，是工业测量与检验领域中不可或缺的基础工具。它的核心价值在于提供了一个相当精和确、稳定且坚固的基准平面，用于各种精和密工作。
铸铁试验平板的安装调试是确保其精度和稳定性的关键环节。以下是完整的安装调试流程和要点。
一、安装前准备
场地条件确认
安装地面需平整、坚固，承载力应达到平台及工件总重量的1.5倍以上，避免长期使用后地面沉降。环境方面，应远离振动源（如冲床、空压机等），距离建议在3-5米以上。温度比较好控制在15-25℃，湿度≤65%，避免阳光直射和空调直吹，防止热胀冷缩影响精度。
工具与材料准备
核心工具包括：精度0.02mm/m的框式水平仪（或电子水平仪）、扭矩扳手、塞尺、百分表及磁性表座。辅材方面，需准备调整垫铁（铸铁材质，每组2-3块）、地脚螺栓、无收缩微膨胀灌浆料、防锈油及清洁布。
二、安装方式选择
根据平台大小和使用场景，可选择不同的安装方式：
支架安装法（小型平台，≤1.5m×1m）：将平台轻放于钢制支架上，旋动支架底部微调螺栓调平。适用于需频繁移动的轻型场景，安装快速但稳定性一般。
调整垫铁安装法（中型平台，1-3m）：在平台底部均匀放置垫铁（每1.2-1.5m一组），通过增减垫片调整水平。适用于实验室常规测量，精度可调、成本适中。

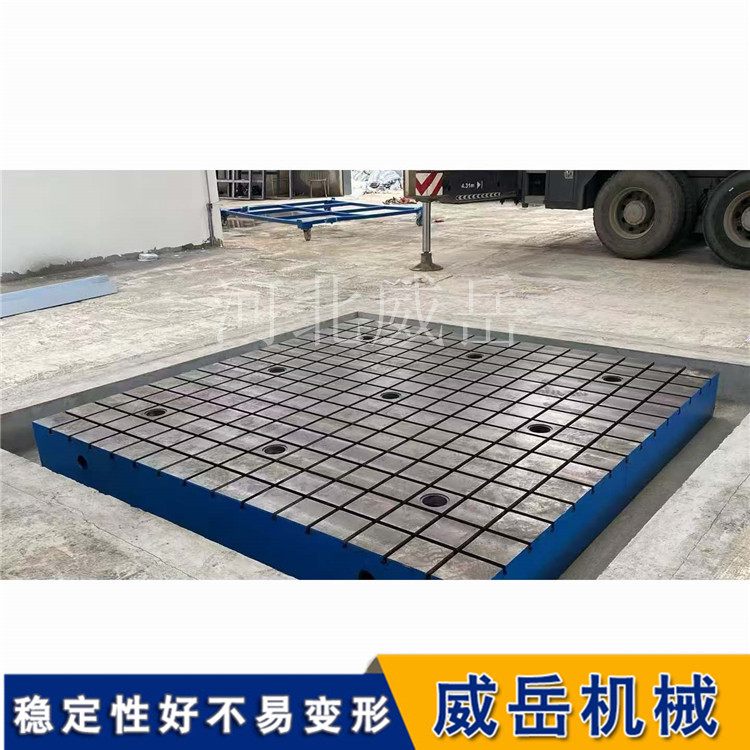

地脚螺栓安装法（大型平台，＞3m）：需预先浇筑混凝土基础（强度C30以上），预留螺栓孔。平台就位后穿入螺栓，灌注无收缩灌浆料，待凝固后紧固。适用于重载、长期固定的工业场景。
地锚器安装法（精和密平台，0级/00级）：预埋地锚器，通过顶部螺纹精和密调节水平。适用于超精和密测量、抗振要求高的环境。
三、安装调试核心步骤
垫铁布置
根据平台尺寸确定垫铁数量和位置。小型平台可按“三角形”摆放3组，位于两端及中间；大型平台按等间距布置，每1.2-1.5m一组。垫铁应布置在地脚螺栓两侧及受力集中区，每组垫铁不超过3-4块，总高度控制在30-100mm。垫铁与基础、垫铁与平台底面的贴合率需达到70%以上。
平台吊装就位
使用吊车或叉车平稳起吊，必和须通过专用吊耳吊装，严禁直接捆绑工作面，防止刮伤台面。对准地脚螺栓孔缓慢下放，将平台落在已布置好的垫铁组上，平台底面不得直接接触基础。
粗调水平
将框式水平仪放置在平台工作面的纵向、横向、对角线三个方向，通过敲打斜垫铁或旋转调整螺栓，使水平仪气泡大致居中，粗调目标为水平度≤0.5mm/m。初步调整后预紧地脚螺栓螺母。
精调水平
在平台四角、中和心及加载点等关键位置多点测量。使用0.02mm/m精度的水平仪，微调垫铁高度，每次调整量不超过0.05mm，调整后静置10-15分钟消除应力回弹，然后复测。精调标准因精度等级而异：普通精度要求水平度≤0.1mm/m，精和密试验要求≤0.05mm/m，超精和密要求≤0.02mm/m。0级平台还需确保全工作面平面度误差≤0.02mm/m。
地脚螺栓紧固
采用从中和心向四周对称、对角、分次的方式紧固螺栓，使用扭矩扳手按设计扭矩值（一般为40-80N·m）分2-3次拧紧。紧固后复测水平度，如有偏差需微调垫铁。
二次灌浆（地脚螺栓安装方式适用）
灌浆前清理平台下方杂物，洒水湿润基础，用模板围合灌浆区域。采用无收缩微膨胀高强灌浆料，从一侧缓慢连续灌注，确保填满平台下方所有空隙。灌浆后24小时内禁止扰动，覆盖保湿养护至少7天。
五、注意事项与维护
操作禁忌
严禁在平台工作面上进行焊接、敲打等作业，防止台面损伤或内部应力释放。调整垫铁必和须使用铸铁等刚性材料，禁止用木板、胶皮等易变形材料替代。
环境控制
安装环境温度需保持稳定，避免剧烈变化影响精度调试。潮湿环境下安装后，工作面应及时涂抹防锈油，定期通风干燥。
定期维护
安装调试完成后，记录各项精度数据，建立设备档案。每月清洁工作面，去除铁屑、油污；潮湿环境下每季度涂抹一次防锈油。每年复检一次水平精度，若出现偏差通过调整垫铁微调即可，无需重新拆装。
