高强度 HT250 试验T型槽平台 重型设备安装基础板

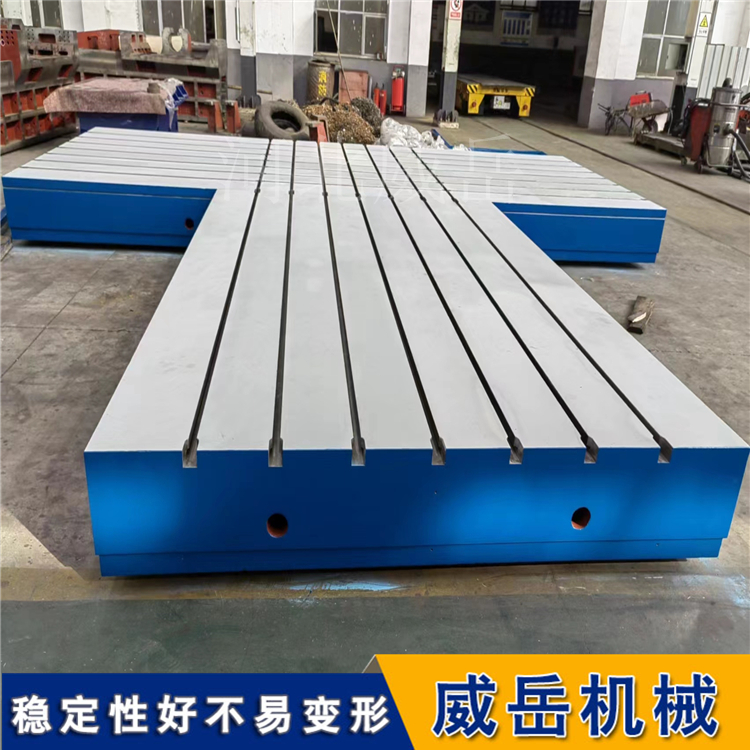

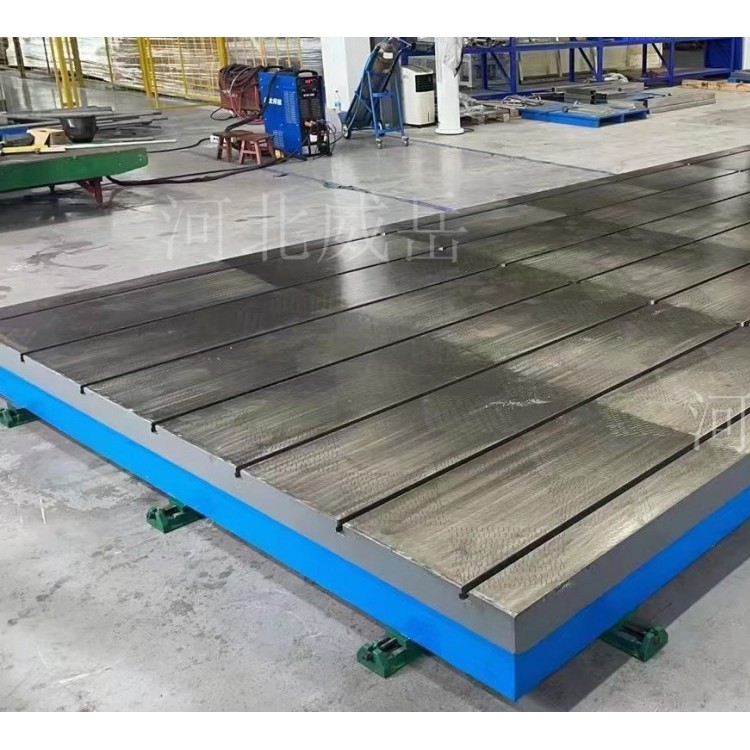

试验 T 型槽平台（又称 T 型槽试验平板、电机试验平台）是一种表面加工有T 型沟槽的高精度铸铁平台，专为实验室、车间及科研院所设计，用于固定试验设备、工件、夹具，进行各类力学性能测试、设备调试、装配及精和密检测工作。

主要特点与用途

试验T型槽平台的设计核心在于 “精和准定位”和 “灵活固定” ，以下是它的核心特点：

核心功能：主要用于固定测试设备，如电机、发动机等，进行振动、磨合、加载等试验，也广泛应用于装配、调试和精和密检测场景。

主要用途

力学性能试验：万和能材料试验机配套平台，用于拉伸、压缩、弯曲、疲劳等测试。

电机 / 发动机试验：固定电机、测功机等，进行动力性能、振动、噪音测试。

设备装配与调试：作为精和密基准平面，用于大型机械、模具、自动化生产线的装配、校准、调试。

焊接 / 铆焊工装：作为焊接工作台，固定工件确保焊接精度。

精和密检测与划线：作为检验基准，检测工件的平面度、平行度、垂直度，或用于精和密划线。

核心结构与材质

主体材质：高强度灰铸铁（HT200-HT300）或球墨铸铁（QT600）。

硬度：工作面硬度 HB170-240。

工艺：经人工退火（600-700℃）与自然时效（2-3 年）双重处理，彻和底消除内应力，确保长期使用精度稳定、不易变形。

结构：

工作面：经精和密磨削或刮研处理，平面度达微米级精度。

T 型槽：截面呈 T 形，用于贯穿 T 型螺栓，灵活、牢固地固定被测物或设备。

加强筋：底部设计箱型 / 十字加强筋，分散负载、提升刚性，防止重载下弯曲。

规格与精度等级

精度等级：按国家标准，分为0、1、2、3四个等级。

0级：精度比较高，常用于精和密测量和实验室基准平台。

1-2级：应用比较广，适用于常规的试验、装配和精和密划线。

3级：适用于精度要求不高的重型工件固定或粗加工。

常用规格：平台尺寸范围很广，常见的从1000×1000mm到8000×3000mm都有。如果单块尺寸不够，还可以进行多块拼接使用。

需要注意的是，具体的平面度公差会随平台尺寸变化，例如一块1000×1000mm的2级平台，其平面度公差约为40µm。定制时请务必向厂商确认具体的公差数值。

材质选择：

普通试验：选 HT250 铸铁（性价比高）。

高载 / 防震：选 QT600 球墨铸铁（强度高、吸震性好）。

超精和密：可选花岗岩平台（稳定性相当高、不生锈）。

使用与维护要点

为了保证平台的精度和使用寿命，正确的使用和维护同样关键：

安装与调整：平台需安装在独立的混凝土地基上，并用水平仪仔细调整至水平状态。

规范操作：固定工件时，T型螺栓不要拧得过紧，以免损坏槽口。同时，工件的重量严禁超过平台的额定载荷，以免造成变形。

保养：

①保持工作面清洁，实验后擦拭干净并涂防锈油。

②避免重击、撞击工作面，防止损伤精度。

③定期（半年至一年）复检平面度精度
