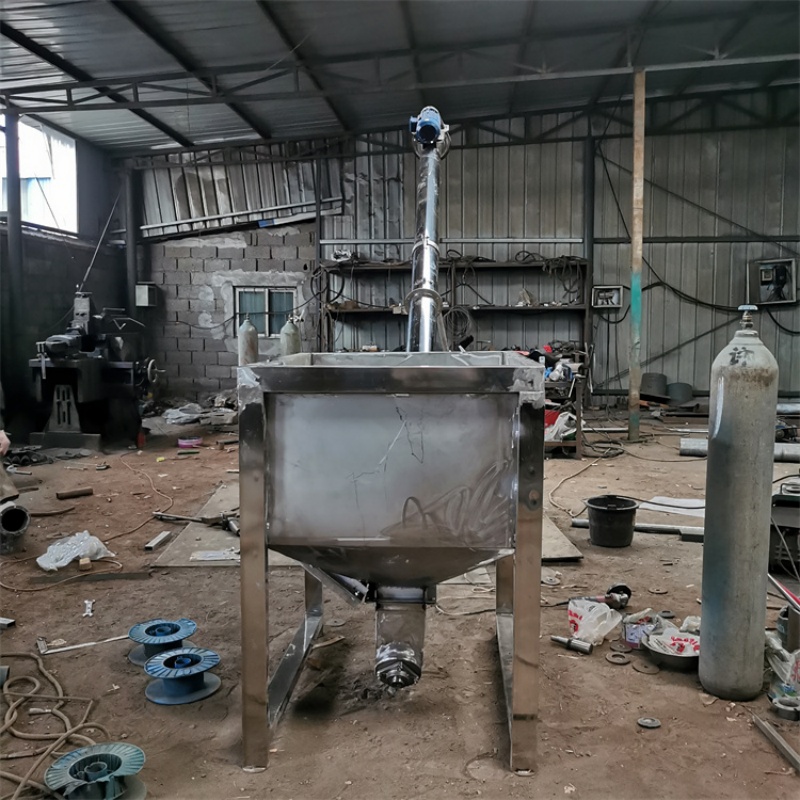

螺旋输送机是一种利用旋转的螺旋叶片推动物料沿固定槽体移动的连续输送设备，广泛应用于粮食加工、化工、建材、冶金等行业中的粉状、颗粒状及小块状物料的水平或倾斜输送。这种输送设备结构简单、密封性好、操作方便，在中短距离输送中具有显著优势。
## 螺旋输送机的结构组成
螺旋输送机主要由驱动装置、螺旋轴、螺旋叶片、槽体、进料口与出料口、悬挂轴承及机座等部分组成，每个部件都承担着关键功能。
**驱动装置**是螺旋输送机的动力来源，通常由电动机、减速器和联轴器组成。电动机提供原始动力，减速器将电动机的高速旋转转换为适合螺旋轴工作的低速高扭矩旋转。现代螺旋输送机多采用摆线针轮减速器或齿轮减速器，具有结构紧凑、传动效率高的特点。驱动装置的布置方式有端部驱动和中间驱动两种，端部驱动结构简单，适用于较短输送距离；中间驱动则可减少螺旋轴的扭转应力，适用于较长输送机。
**螺旋轴**是输送机的核心部件，负责传递扭矩并带动螺旋叶片旋转。根据输送距离和物料特性的不同，螺旋轴可采用实心轴或空心轴设计。短距离输送通常使用实心轴，强度高且制造简单；长距离输送则多采用空心轴，既能减轻重量又能保证足够的扭转刚度。螺旋轴一般由无缝钢管制成，表面经过精加工以确保与螺旋叶片的良好配合。在长距离输送时，螺旋轴需分段制造，通过联轴节连接，并在适当位置设置悬挂轴承支撑。
**螺旋叶片**是直接推动物料运动的工作部件，其形状和参数直接影响输送效率和功率消耗。常见的螺旋叶片形式有实体面型、带式面型和叶片面型三种。实体面型叶片是最基本的型式，适用于输送干燥、流动性好的粉状和小颗粒物料；带式面型叶片则在螺旋边缘增加带状结构，适合输送略带粘性的物料；叶片面型则设计为一定倾角的桨叶形状，对物料有较强的搅拌作用，适用于需要混合的工艺场合。叶片厚度通常为3-8mm，采用耐磨钢板或不锈钢制造，根据物料磨琢性选择不同材质。

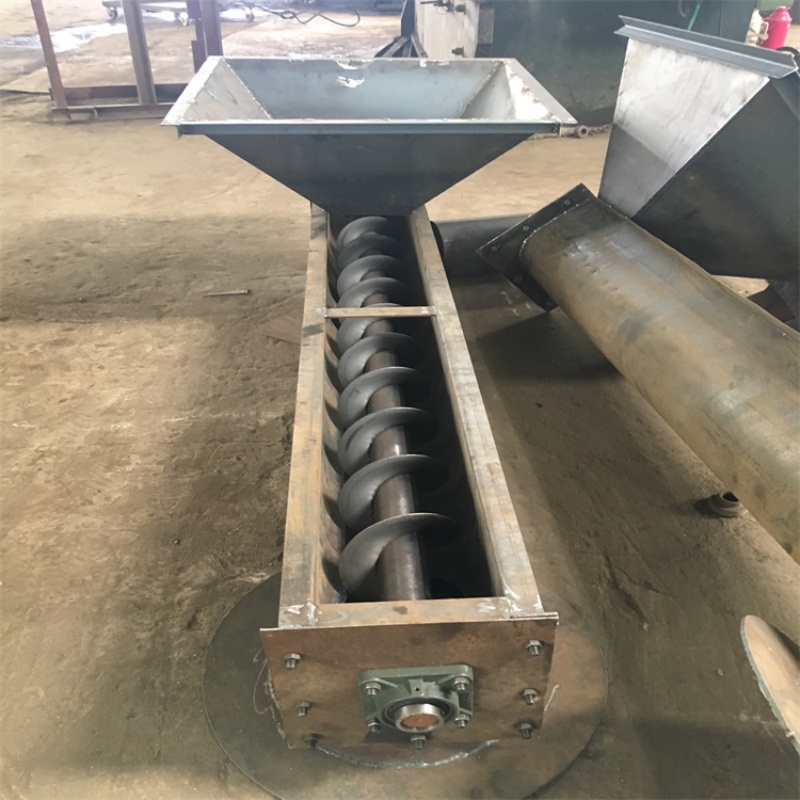

**槽体**构成物料的输送通道，其截面形状有U型和管型两种。U型槽体由钢板折弯焊接而成，上部可加盖板形成封闭结构，便于观察和检修；管型槽体则密封性更好，适合易扬尘或需密闭输送的物料。槽体内表面通常要求光滑平整，减少物料流动阻力，对于磨损严重的场合可内衬耐磨材料如高分子聚乙烯板或陶瓷片。槽体底部设计有适当的排料口，便于清理和维护。
**进料口与出料口**根据工艺要求可设置在槽体不同位置。进料口结构应考虑物料特性，防止堵塞和喷溅；出料口则需保证物料顺利排出，可根据需要设置多个卸料点。在粮食加工等行业，进出料口常配有气密装置，防止粉尘外逸。
**悬挂轴承**用于支撑分段螺旋轴，减少轴的挠度和振动。由于悬挂轴承处于物料包围中，其设计需考虑防尘和润滑问题，通常采用滑动轴承并设置密封结构。对于输送高温或有腐蚀性物料的场合，轴承材质需特殊选择。
**机座**支撑整个输送机，保证设备稳定运行。机座应有足够的强度和刚度，并通过地脚螺栓牢固固定。根据安装环境，机座可设计为固定式或移动式，移动式机座常配有轮子和制动装置。
