在机械装配车间、汽车零部件生产线、工程机械总装厂，有一件设备几乎无处不在，却很少被人提起——铸铁装配平台。
它不显眼，不发声，甚至常常被人踩在脚下。但懂行的人都知道：平台的精度，决定了装配的质量；平台的刚性，决定了产品的寿命。
今天，我们就来彻底聊透这件“工业基石”——铸铁装配平台。
一、什么是铸铁装配平台？它和普通平台有啥区别？
铸铁装配平台，是以高强度铸铁为原料，经铸造、时效处理、精密加工制成的平面基准工具，主要用于设备安装、零部件装配、工装定和位等场景。
它和普通检验平台的核心区别在于：
核心用途不同：检验平台用于精度检测、尺寸校验；装配平台用于设备安装、零部件装配。
承载能力不同：检验平台承载一般；装配平台承载能力极强，可达数十吨。
台面特征不同：检验平台为光滑平面；装配平台带T型槽，用于固定工件。
精度等级不同：检验平台以00级、0级为主；装配平台以0级、1级、2级为主。
结构特点不同：检验平台侧重平整度；装配平台侧重刚性与承重。
一句话总结：检验平台是“尺子”，装配平台是“地基”。
二、核心参数解密：材质、精度、规格怎么选？
1. 材质：HT200-300是主流
装配平台主流采用HT200-HT300高强度灰铸铁，工作面硬度HB170-240。为什么是它？
刚性好：能承受重载不变形
耐磨性强：长期使用不易磨损
阻尼性能好：能有效吸收振动能量
对于重载场景（10-50吨），还可选用QT600球墨铸铁，韧性更强，抗冲击性更好。
2. 处理工艺：两次时效是“灵魂”
好的装配平台，必须经过两道热处理工序：
人工退火（600℃-700℃）：消除铸造内应力
自然时效（2-3年）：让材质内部应力充分释放
为什么这么重要？未经充分时效的平台，使用半年后精度就会“飘”，数据再也不是那个数据了。
3. 精度等级：按需选择，别盲目追高
按国家标准，装配平台精度分为00级、0级、1级、2级四个等级：
00级：平面度误差不超过0.02mm/m，适用于高精度检测、仪器校准
0级：平面度误差不超过0.05mm/m，适用于精密装配、核心零部件检测
1级：平面度误差不超过0.10mm/m，适用于常规装配、工业主流选择
2级：平面度误差不超过0.20mm/m，适用于重型工件划线、毛坯粗测
选型建议：精密装配选0级，常规作业选1级，重型粗活选2级。盲目追00级？成本翻倍，性能过剩。
4. 规格尺寸：根据工件定
常规规格从1000×1000mm到3000×8000mm不等，厚度一般在150-500mm之间。选型时可参考以下原则：
工件尺寸：平台工作面应比最大工件尺寸大20%-30%，方便装夹操作
工件重量：每平方米承重建议控制在2-5吨以内，重载需加厚或选用加强筋结构
使用空间：平台四周预留至少500mm操作空间，便于装配作业
三、T型槽设计：装配平台的“灵魂所在”

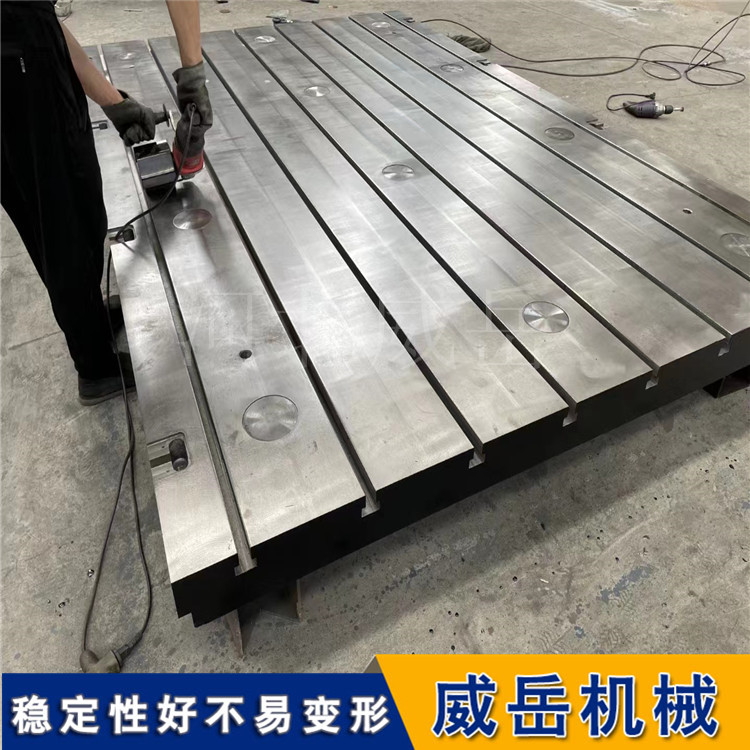

装配平台和普通平板最大的区别，就是那一排排T型槽。别小看这些槽，它们是固定工件、夹具、设备的“命脉”。
T型槽的核心参数：
槽宽：常见规格有14mm、18mm、22mm、28mm，根据螺栓规格选择
槽间距：一般为125mm、160mm、200mm，间距越小，固定点越灵活
槽深：通常为30-60mm，确保螺栓有足够咬合深度
槽底倒角：减少应力集中，防止槽口崩裂
T型槽的布置原则：
纵向通长：沿平台长边方向贯通，便于工件沿轴向任意位置固定
横向加密：在平台两端和中间区域适当加密，提高关键区域的固定能力
边缘避让：首条T型槽距离平台边缘不小于50mm，防止边缘受力崩裂
配套螺栓怎么选？
材料：45#钢或40Cr调质处理，强度等级不低于8.8级
匹配：T型槽螺栓头部宽度应比槽宽小0.5-1mm，保证顺畅滑动
长度：伸出平台面以上1.5-2倍螺栓直径，留足压紧余量
