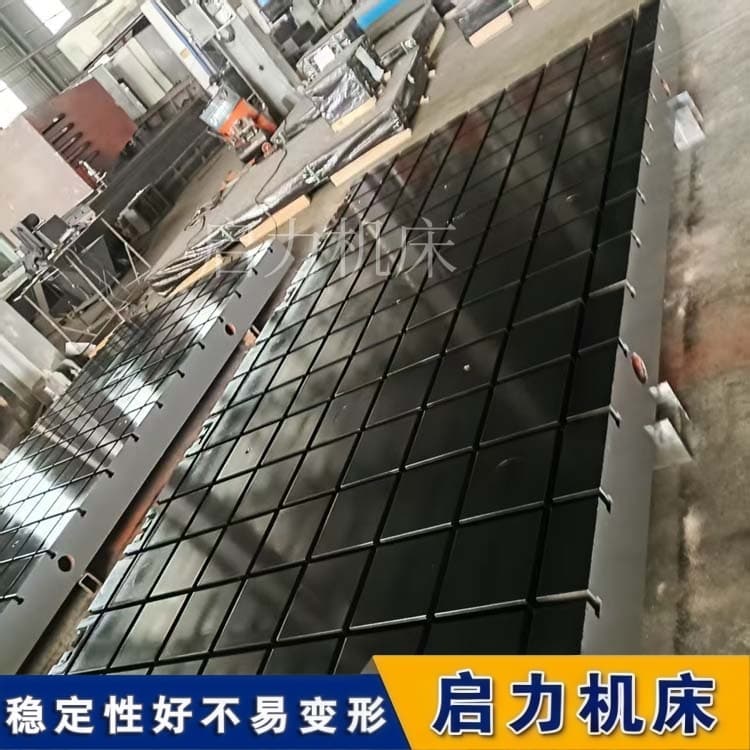

铸铁装配平台 风电齿轮箱对中装配专用 高同心度基准面

铸铁装配平台:装配界的“隐藏大佬”,稳如老狗

铸铁装配平台的使用，核心在于掌握“调平、夹紧、稳如泰山”三大核心操作技巧，每一步都蕴含严格的技术标准和操作规范，只有按技术要求执行，才能确保装配精度、提升作业效率，避免因操作不当导致的平台损坏、工件装配超差等问题，以下从技术层面详细拆解三大操作要点，兼具专业性和可操作性。

一板斧：调平——基准校准，精度之源，核心技术要点的把控是关键。调平的核心目标是使平台台面处于水平状态，确保装配基准面的平整度，其技术要求需符合GB/T22095-2008标准。操作时，需选用0级精度水平仪（分度值≤0.02mm/m），将水平仪沿台面纵向、横向、对角线方向逐点检测，检测点间距≤500mm，每点检测3次，取平均值作为检测结果。

调平过程中，垫铁的选用和布置需遵循技术规范：选用铸铁垫铁（材质HT200，硬度180-220HB），垫铁尺寸与平台筋板匹配，厚度5-20mm，每组垫铁数量≥3块，均匀布置在平台筋板正下方，间距≤600mm，确保垫铁与台面、基础面贴合紧密，无悬空、无松动。调平时，通过旋转垫铁调节螺栓，逐步调整台面高度，使水平仪气泡居中，纵向、横向水平误差均控制在0.02mm/m以内，调平完成后，锁紧垫铁螺栓，再次复检，确保水平精度不回弹。

二板斧：夹紧——定点，稳固可靠，技术核心是“受力均匀、定点”。夹紧前，需根据工件尺寸、重量和装配要求，选择合适的T型槽位置和夹紧方式，确保工件心与平台支撑重合，避免单边受力导致的工件变形和平台偏移。T型螺栓的选用需与T型槽尺寸匹配，螺栓强度等级≥8.8级，锁紧力矩控制在200-500N·m，根据工件重量逐步调整，避免力矩过大导致螺栓断裂或工件变形。

夹紧操作需遵循“先定点、后夹紧，先轻压、后锁紧”的技术原则：先将工件放置在平台基准面上，用定点块定点，确保工件位置偏差≤0.03mm；再安装压板，压板与工件接触处需加装软垫（如铜垫、橡胶垫），避免划伤工件表面，同时使压板受力均匀；最后逐步锁紧T型螺栓，锁紧过程中需多次检测工件位置，确保无偏移、无翘曲，夹紧后工件无松动，晃动量≤0.01mm。

第三板斧：稳如泰山——工况把控，精度保持，核心是维持平台基准稳定。操作过程中，需严格控制平台负载，避免超负荷运行，平台实际负载不得超过额定承重的80%，防止台面变形；禁止在台面上进行锤击、气割、磨削等破坏性操作，避免台面出现凹坑、划痕，影响精度；装配过程中产生的振动，需控制在0.01mm以内，可通过加装防震垫进一步吸收振动。

同时，需定期维护平台精度，每3个月用0级水平仪复检一次台面水平度，发现偏差及时调平；每6个月清理T型槽内的铁屑、杂物，检查T型螺栓和压板的磨损情况，及时更换损坏配件。只要严格遵循以上技术操作规范，就能确保铸铁装配平台始终处于工作状态，实现“调平、夹紧牢固、运行稳定”，真正做到稳如泰山，为高精度装配提供可靠保障。
