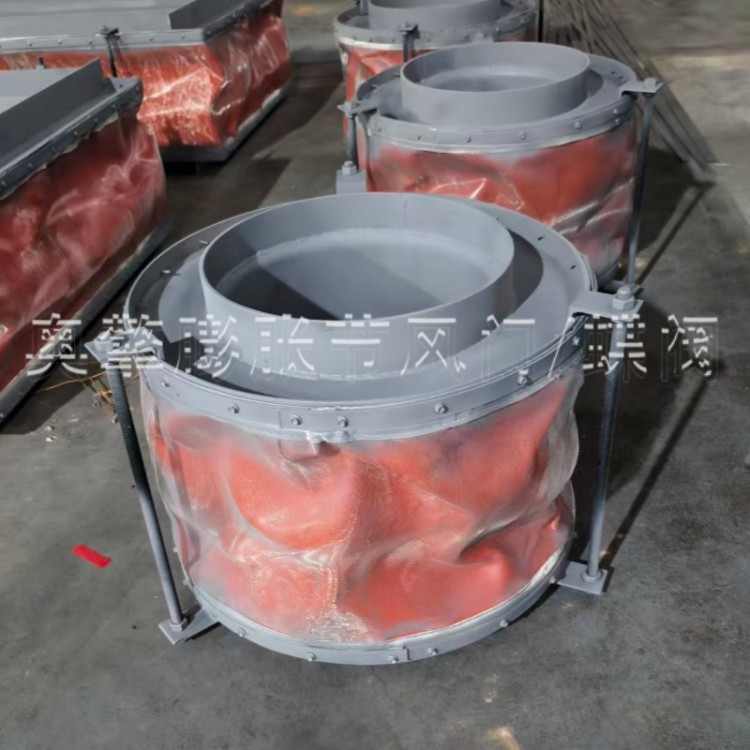

非金属高温补偿器是以纤维织物、硅胶、氟胶等非金属材料为核心弹性元件的管道补偿装置，主要应用于存在高温介质、需要多向位移补偿的工业管道系统，如电力行业的电厂烟风道、冶金行业的高温烟气管道、建材行业的水泥厂工艺管道等。其工作温度范围覆盖广，常规型号可适应-20℃至1100℃的环境，部分特殊定制产品甚至能承受更高的瞬时高温，可有效应对管道因热胀冷缩、设备振动或基础沉降产生的轴向、横向、角向等多维位移。该补偿器的结构通常由非金属蒙皮、金属框架、保温隔热材料及辅助配件组成。
蒙皮作为核心伸缩部件，一般由多层复合材料构成，如玻璃纤维布、硅酸铝纤维棉等，这些材料兼具耐高温、耐腐蚀、密封性能好的特点，能在柔性变形的同时阻止介质泄漏；金属框架多采用Q235-A、Q345或不锈钢材质，根据工作温度选择适配材料，为补偿器提供结构支撑，保障整体强度与刚度；保温隔热材料层则兼顾保温和气密性，减少热量损耗的同时进一步提升密封效果。在连接方式上，支持内插焊和法兰连接两种主流形式，内插焊的管道插入深度通常为20mm，安装时需确保介质流向与标识一致，并在安装完成后移除运输固定部件，以保证补偿器的正常伸缩功能。与金属补偿器相比，非金属高温补偿器具备无反推力的显著特点，因主体材料为柔性织物，不会向管道支座传递推力，可大幅简化管道支座的设计，降低材料与施工成本。同时，其纤维织物与保温棉的结构天然具备吸声、隔振功能，能有效减少锅炉、风机等设备运行时产生的噪声与振动，实测振动隔离效率可达85%以上。此外，该补偿器还能吸收±50mm的安装误差，降低管道连接过程中的系统误差影响，且整体重量轻、结构简单，安装与后期维护都较为便捷，在低压高温的管道系统中，是兼具实用性与经济性的补偿解决方案
