旁通压力平衡波纹补偿器c 金属补偿器

旁通压力平衡波纹补偿器是一种在金属补偿器基础上通过结构优化实现压力自平衡的专用设备，主要用于需要吸收较大轴向位移但管道系统固定支架承受能力有限的工况。与传统轴向型波纹补偿器不同，旁通压力平衡结构通过设置旁通管或平衡波纹管，使工作介质产生的内压推力在补偿器内部实现相互抵消，从而显著减小对管道固定支架的推力载荷。该类型补偿器在蒸汽管道、热力管网及工业锅炉出口等高温高压场合具有较好的适用性，尤其适用于空间受限、不宜设置大尺寸固定支架的管道区段

一、结构原理与压力平衡机制

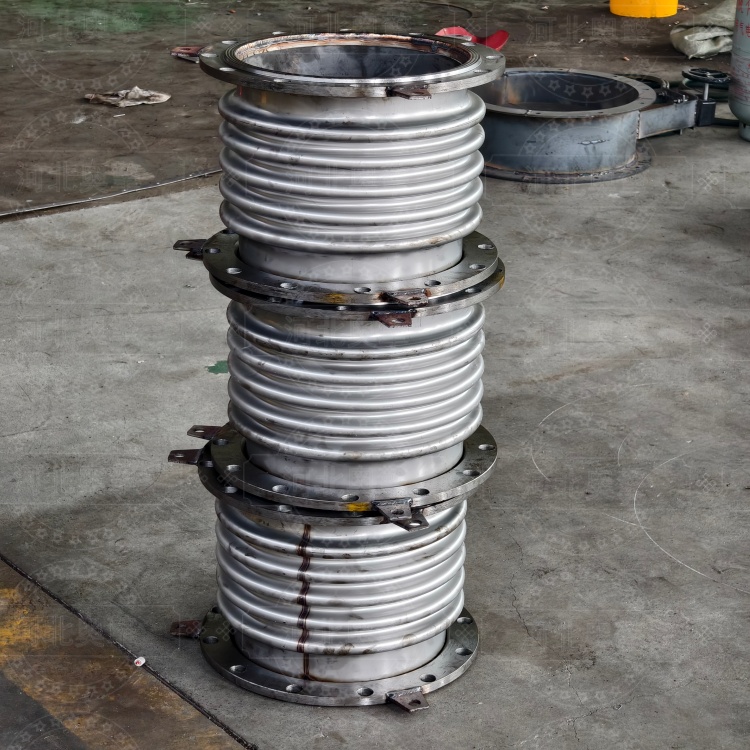

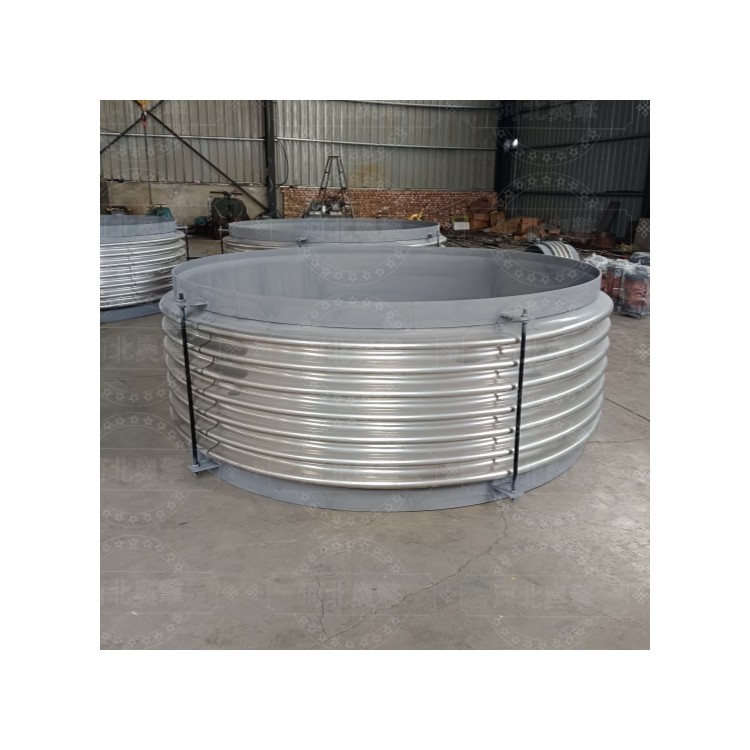

旁通压力平衡波纹补偿器的核心结构由工作波纹管、平衡波纹管及旁通管组成。工作波纹管安装于主管道中，用于吸收管道因热膨胀产生的轴向位移；平衡波纹管与工作波纹管并联布置，通过旁通管将介质压力引入平衡波纹管腔体。当管道内压作用在工作波纹管上产生推力时，相同压力通过旁通管作用于平衡波纹管，形成方向相反的作用力，使两套波纹管产生的推力相互抵消。这种结构设计使得补偿器在工作过程中对两端固定支架仅传递位移引起的弹性反力，而不传递内压推力，因此固定支架可按承受较小载荷进行设计。在实际应用中，补偿器的压力平衡效果取决于工作波纹管与平衡波纹管的有效面积匹配度，设计时通常将两者有效面积设置为相等或接近，以保证压力平衡的准确性。旁通管的直径与连接方式需根据介质流量和压力损失要求确定，确保压力传递的及时性与稳定性。

二、应用场景与选型考量

该类型补偿器主要适用于需要吸收较大轴向位移且固定支架设置受限的管道系统。在热力管网中，常布置于两固定支架之间长距离管段的末端或转角位置，通过平衡压力推力减少中间导向支架的受力负荷。在工业锅炉主蒸汽管道、汽轮机进出口管道以及化工装置高温介质输送管线中，旁通压力平衡结构能够有效降低管道对设备接口的推力，保护设备法兰及接口免受过大外力影响。选型时需综合考虑工作压力、温度、轴向补偿量及安装空间等因素。工作波纹管与平衡波纹管的设计压力等级应匹配管道系统最高运行压力，材料选择需根据介质温度确定，高温工况下宜采用耐热合金材料。补偿器的疲劳寿命应根据管道运行工况的交变次数进行核算，确保在设计使用周期内具备足够的可靠性。此外，补偿器的安装尺寸包括总长、旁通管走向及法兰连接形式，需与现场管线布置相协调，避免因空间干涉影响安装质量。

三、安装要点与运行维护

安装旁通压力平衡波纹补偿器时，应严格按照设计图纸确定安装方向与位置，确保旁通管的介质流向与主管道一致。补偿器在冷态安装时应根据管道设计温度进行预拉伸或预压缩，使波纹管在运行温度下处于最佳工作位置。安装过程中不得采用强行拉伸或压缩波纹管的方式调整管道偏差，以免造成波纹管初始损伤。固定支架与导向支架的设置位置需符合设计要求，确保补偿器在工作过程中按预定方向位移，防止发生失稳或偏转。系统投入运行后，应定期检查补偿器外观，观察波纹管表面是否有腐蚀、裂纹或异常变形现象。对于保温覆盖的补偿器，需在检修期间拆除局部保温层进行检查，重点关注波纹管与旁通管连接焊缝区域。当补偿器出现明显泄漏或波纹管损伤时，应及时进行更换，不宜采用局部补焊方式修复，因为焊接热输入可能改变波纹管材料的力学性能。在长期停运期间，宜对补偿器进行清洁与防护，避免腐蚀性物质积聚

旁通压力平衡波纹补偿器通过结构优化实现了压力推力的内部平衡，为高温高压管道系统的支架设计提供了更为灵活的选择方案。在实际工程中，需结合管道应力分析结果与现场安装条件，合理确定补偿器的技术参数与布置方案，使其在有效吸收轴向位移的同时，切实降低对管道支架的载荷要求
