在烟风道系统中，膨胀节作为补偿管道热位移、吸收设备振动及安装偏差的关键部件，其结构形式需根据烟道截面形状及现场布置条件进行合理选型。圆形与矩形烟风道非金属柔性软连接（以下简称非金属膨胀节）凭借其多维位移补偿能力、良好的耐温性能以及结构可调性，在电力、冶金、化工及环保脱硫脱硝等领域得到广泛应用。与金属膨胀节相比，非金属柔性软连接采用多层复合材料组合结构，能够同时吸收轴向、横向及角向位移，且在承受交变热应力时具备更低的系统反力，有利于降低管道支架的载荷要求。
一、圆形与矩形结构的特点与选型考量

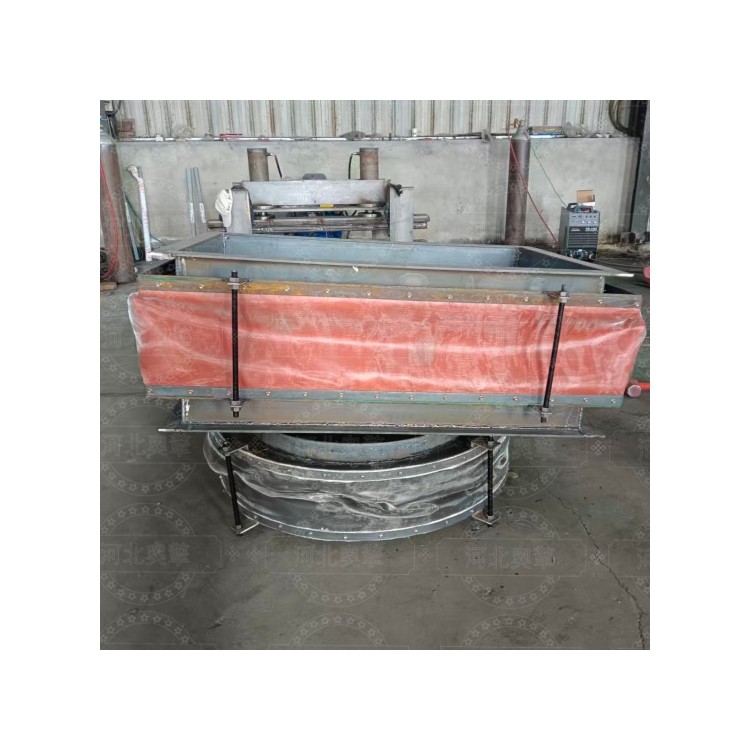

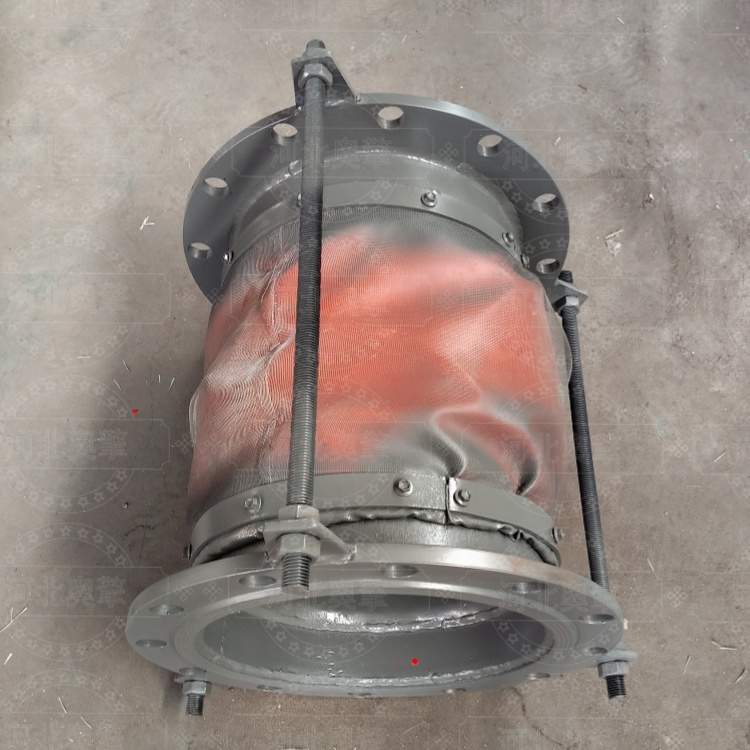

圆形烟风道非金属膨胀节通常用于风机进出口、烟气管道连接以及圆形截面烟道过渡段，其结构形式与圆形管道匹配度高，安装时对中精度相对易于控制，且圈带在圆周方向上受力均匀，位移补偿能力在各方向上分布较为均衡。圆形结构适用于介质流向稳定、压力相对较高的烟气系统，在燃气轮机排气道、锅炉空气预热器出口等位置较为常见。矩形烟风道非金属膨胀节则广泛应用于脱硫吸收塔进出口、电除尘器前后烟道、烟气换热器接口等矩形截面管道，其尺寸可根据烟道实际宽度与高度定制，单台膨胀节可覆盖较大截面，减少现场拼接数量。矩形结构在角部处理上需采用加强设计与圆角过渡，以降低应力集中对圈带与金属框架的影响。选型时需根据烟道截面尺寸、设计压力、介质温度及位移量等参数综合确定结构形式，对于截面尺寸较大且位移方向复杂的工况，矩形非金属膨胀节往往具备更好的适应性。
二、非金属柔性软连接的材料构成与功能特性
非金属膨胀节的柔性部分由多层复合材料叠合而成，各层材料承担不同功能。内层为耐腐蚀层，直接接触烟气介质，通常选用氟橡胶或聚四材料，具备良好的耐酸碱性能与气密性，适用于湿法脱硫后的净烟气或含腐蚀性成分的工业废气。中间层为隔热层，采用硅酸铝纤维布或陶瓷纤维毡，有效阻隔高温热量向外部传递，保护外层橡胶材料不过早老化。外层为防护层，选用耐候性良好的硅橡胶涂层玻纤布或三元乙丙橡胶布，抵御外部环境因素并增强整体结构强度。对于高温工况，可在隔热层与耐腐蚀层之间增设保温棉层，进一步提升隔热效果。多层材料通过缝制或硫化工艺结合为一体，形成柔性圈带，既保证补偿器在位移作用下的自由变形，又维持系统运行所需的密封性。金属框架与压板采用碳钢或耐候钢制作，表面进行防腐涂装，与圈带通过螺栓压紧方式连接，便于现场安装与维护更换。
三、安装与运行中的技术要点
非金属膨胀节在安装时应确保两端接口法兰与烟道截面保持对中，偏差不宜超过规定范围，避免因安装偏差导致圈带在运行中承受附加扭转或偏拉应力。对于矩形膨胀节，需特别注意四角的安装方向与圆角半径的一致性，防止因角部应力过大造成圈带撕裂。导流筒的设置应根据介质流向进行布置，保证导流筒与烟道内壁平齐，且与圈带内表面保持足够间隙，避免运行中因相对位移产生摩擦损坏。系统运行期间，非金属膨胀节圈带表面温度应控制在材料允许范围内，对于高温烟气管道，可通过外保温层覆盖金属框架的方式减少散热损失。定期检查圈带表面是否有磨损、老化裂纹或介质渗漏痕迹，重点观察褶皱区域及压板连接部位。当圈带出现局部损伤时，需评估损伤范围对整体密封性能的影响，对于大面积老化或结构破损的情况应及时更换，不宜采取临时修补方式长期运行。
合理选用圆形或矩形截面的非金属柔性软连接，并依据实际工况确定材料结构层次与安装方案，能够有效提升烟风道系统的运行可靠性，减少因膨胀节失效导致的非计划停运。在实际工程应用中，需结合管道应力分析结果、介质成分及温度参数，由设计单位与制造厂家共同确定技术方案，使非金属膨胀节在设计寿命期内充分发挥其位移补偿与密封功能
