高硅铸铁阳极安装完成后，正确的使用方法和规范的操作流程，是确保其电流输出稳定、延长使用寿命、保障阴极保护效果的关键。在实际工程应用中，很多技术人员因不熟悉阳极的使用技巧、参数匹配方法，导致阳极运行异常（如电流输出不足、过载、腐蚀加速等），影响阴极保护系统的正常运行。本文结合高硅铸铁阳极的工作特性和现场实操经验，详细讲解阳极的实操使用技巧，包括开机调试、参数匹配、日常操作、关机规范等，同时总结常见的操作误区，为工程技术人员提供实用的操作指导，帮助其熟练掌握阳极的使用方法，充分发挥阳极的作用。

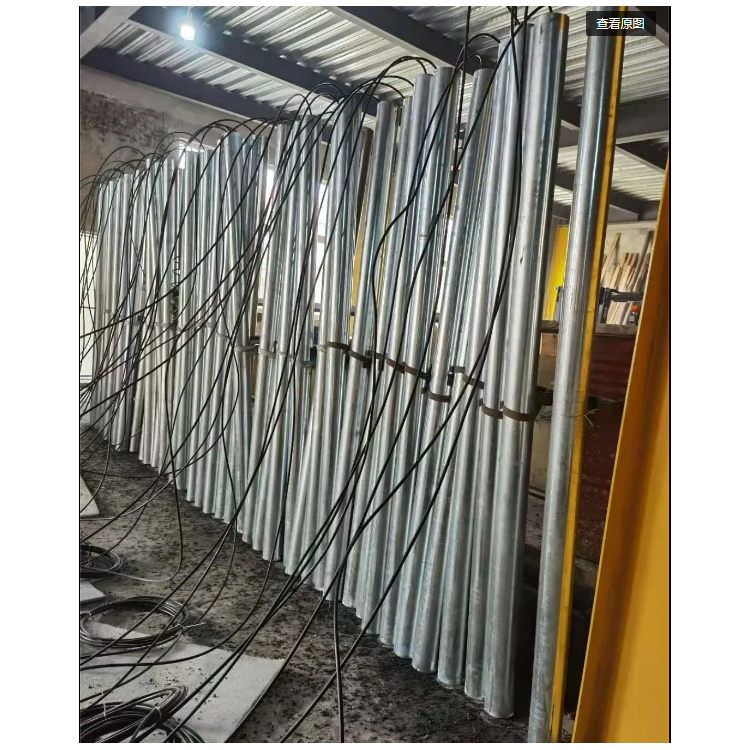

一、高硅铸铁阳极工作特性简述
高硅铸铁阳极在阴极保护系统中作为辅助阳极，其核心作用是通过恒电位仪提供的直流电，向被保护金属设备输出阴极电流，使被保护设备处于阴极极化状态，从而抑制金属腐蚀。其工作特性主要包括：① 耐腐蚀性强，在土壤、海水等环境中，表面会形成一层致密的氧化硅保护膜，有效阻止腐蚀介质侵入，延长使用寿命；② 电流输出稳定，能够长期稳定输出直流电，电流分散均匀，确保被保护设备的保护电位维持在设定范围；③ 接地电阻低，配合焦炭填料使用，可有效降低接地电阻，减少电流损耗，提高阴极保护效率；④ 适用范围广，可适配不同土壤环境、不同规模的阴极保护工程，性价比高。
高硅铸铁阳极的工作状态与恒电位仪的参数设置、现场环境密切相关，其电流输出能力受土壤电阻率、焦炭填料质量、电缆连接情况等因素影响，需通过合理的参数匹配和规范操作，确保阳极处于最佳工作状态。
二、开机调试与参数匹配技巧
高硅铸铁阳极安装完成后，需与恒电位仪配合进行开机调试，合理匹配参数，确保阳极电流输出稳定、保护效果达标，具体操作技巧如下：
1. 调试前准备：调试前，首先检查高硅铸铁阳极的安装情况，确认阳极布置、焦炭填料、电缆连接、接地处理等符合要求，无松动、虚接、进水等问题；检查恒电位仪的接线极性，确保阳极电缆与恒电位仪阳极接线端正确连接，阴极电缆与被保护设备正确连接，参比电极电缆与恒电位仪参比接线端正确连接；准备好调试工具，包括万用表、钳形电流表、接地电阻测试仪等，确保工具测量准确。
2. 空载调试：接通恒电位仪电源，将恒电位仪设置为恒电位模式，关闭阳极输出回路，进行空载调试。观察恒电位仪的显示屏，确认电源指示灯、运行指示灯正常，无报警提示；测试恒电位仪的输出电压、电流，确保空载状态下参数稳定，无异常波动。空载调试时间不少于10分钟，若出现异常，立即断电排查，故障解决后再重新调试。
3. 带载调试：空载调试无异常后，接通阳极输出回路，进入带载调试阶段。逐步调整恒电位仪的保护电位，使其达到设计要求（一般为-0.85V~-1.20V，相对于饱和硫酸铜参比电极），同时观察高硅铸铁阳极的电流输出情况，用钳形电流表检测每支阳极的输出电流，确保电流分布均匀，单支阳极的输出电流不超过其最大输出电流的80%（普通高硅铸铁阳极单支最大输出电流1-2A，高硅铬铸铁阳极0.5-1A）。
4. 参数匹配技巧：① 保护电位匹配：根据被保护设备的材质和现场环境，合理设置保护电位，避免保护不足或过保护。若土壤电阻率较高，可适当提高保护电位上限（不超过-1.20V），确保电流输出充足；若现场存在杂散电流干扰，需根据干扰情况调整保护电位，确保保护效果稳定。② 电流上限匹配：恒电位仪的输出电流上限需根据阳极的总输出能力设置，一般为总保护电流的1.2-1.5倍，避免电流过大导致阳极过载、腐蚀加速。③ 电压上限匹配：输出电压上限需根据电缆长度、线路电阻、阳极接地电阻确定，一般为恒电位仪额定输出电压的0.8-1.0倍，确保电压能够满足电流输出需求，同时避免电压过高损坏设备。
5. 调试后确认：带载调试运行30分钟，观察阳极的运行状态，确保无发热、异响、异味等异常；检测被保护设备的电位分布，确保电位均匀，无保护死角；记录调试参数（保护电位、输出电流、输出电压、接地电阻等），便于后期参考和调整。调试达标后，方可进入正常运行状态。
三、日常操作技巧与注意事项
高硅铸铁阳极的日常操作主要包括参数监测、设备巡检、数据记录等，正确的日常操作能够及时发现阳极运行异常，延长使用寿命，确保保护效果稳定，具体操作技巧与注意事项如下：
1. 参数监测技巧：日常操作中，需定期监测高硅铸铁阳极的运行参数，包括单支阳极的输出电流、阳极区域的接地电阻、恒电位仪的输出电压和电流等，一般每1-2小时监测一次。重点关注电流的稳定性，若发现某支阳极的电流骤升、骤降，或电流为0，需及时排查原因（如电缆虚接、阳极损坏、焦炭填料结块等）；监测接地电阻，每3个月测量一次，确保接地电阻≤4Ω，若阻值超标，及时整改。监测时，可结合万用表、钳形电流表等工具，验证参数的准确性，确保监测数据可靠。
2. 设备巡检技巧：日常巡检需重点检查高硅铸铁阳极的运行状态，包括：① 阳极安装位置的地面标识是否清晰，有无沉降、破损；② 电缆铺设是否规范，有无挤压、磨损、裸露现象，接线端子是否牢固、有无腐蚀；③ 阳极周围的环境，有无积水、杂物、腐蚀性液体，土壤是否有异常隆起或沉降；④ 恒电位仪的运行状态，有无报警提示，输出参数是否稳定。巡检频率一般为每天1-2次，户外设备需增加巡检频率，尤其是在雨天、高温、低温等恶劣天气后，需重点巡检，及时发现并处理异常问题。
3. 数据记录技巧：建立完善的运维记录档案，详细记录阳极的运行参数、巡检情况、参数调整情况、故障情况等。记录内容包括：日期、时间、单支阳极输出电流、接地电阻、恒电位仪输出参数、巡检发现的问题、处理方法及结果等。数据记录需准确、完整、规范，便于后期运维分析、故障排查和设备检修，同时为工程验收和维护提供依据。
4. 日常操作注意事项：① 严禁在阳极运行过程中随意插拔电缆、调整参数，避免造成短路、阳极损坏或触电事故；② 严禁用手触摸阳极的接线端子、电缆等带电部位，防止触电；③ 避免在阳极安装区域进行土方开挖、重型机械作业，防止损坏阳极和电缆；④ 定期清理阳极周围的杂物、积水，避免杂物覆盖阳极，影响电流输出；⑤ 严禁超负荷运行阳极，避免电流过大导致阳极腐蚀加速、寿命缩短。
四、关机操作规范与技巧
高硅铸铁阳极的关机操作需遵循“先停机、后断电、再检查”的原则，避免违规操作造成设备损坏，具体操作流程与技巧如下：
1. 停机操作：首先按下恒电位仪的“停机”按钮，关闭阳极输出回路，设备停止向阳极供电，进入待机状态。停机过程中，需观察恒电位仪的运行状态，确保设备平稳停机，无异常异响、异味；同时，用钳形电流表检测阳极电流，确认电流为0，避免电流残留导致意外。
2. 断电操作：设备进入待机状态后，将恒电位仪的电源开关拨至“OFF”位置，切断设备电源，然后断开现场电源电缆。断电过程中，需确认电源已完全切断，避免带电操作；对于长期停机（超过1个月），需断开阳极与恒电位仪之间的电缆连接，做好电缆的绝缘和防水处理，防止电缆腐蚀。
3. 关机后检查：关机后，对高硅铸铁阳极进行全面检查，包括：① 阳极安装位置有无沉降、破损，地面标识是否完好；② 电缆连接是否牢固，有无松动、腐蚀现象，接线处的防水密封是否严密；③ 阳极周围的环境，有无积水、杂物、腐蚀性液体，清理现场杂物；④ 记录关机时间、设备运行情况，便于下次开机参考。
4. 长期停机维护技巧：若阳极长期不使用（超过3个月），需定期检查阳极状态，每1个月清洁一次阳极周围的土壤和杂物，检查电缆的绝缘性能，避免电缆破损；每3个月测量一次接地电阻，确保接地电阻稳定；阳极表面可涂刷一层防腐涂层，防止长期闲置导致腐蚀。
五、常见操作误区及规避方法
1. 误区一：参数设置不合理，导致阳极过载。部分技术人员盲目提高恒电位仪的输出电流，导致单支阳极的电流超过其最大输出能力，加速阳极腐蚀，缩短使用寿命。规避方法：参数设置前，结合阳极的规格、数量和现场环境，计算总保护电流和单支阳极的最大输出电流，合理设置恒电位仪的电流上限和保护电位，避免阳极过载。
2. 误区二：日常巡检不到位，忽视阳极异常。部分技术人员忽视对阳极的日常巡检，导致阳极电缆破损、接线松动、焦炭填料结块等问题无法及时发现，进而引发电流输出异常、接地电阻升高等故障。规避方法：严格按照巡检频率进行巡检，重点关注阳极的运行状态、电缆连接和周围环境，及时发现并处理异常问题，做好巡检记录。
3. 误区三：违规带电操作，造成安全隐患。部分技术人员在阳极运行过程中，随意插拔电缆、调整参数，或用手触摸带电部位，导致触电事故或设备损坏。规避方法：阳极运行过程中，严禁带电操作，如需调整参数、插拔电缆，需先停机、断电，确认电源完全切断后再操作。
4. 误区四：忽视接地电阻检测，导致电流输出不畅。部分技术人员长期不检测阳极的接地电阻，导致接地电阻升高，电流输出损耗增大，保护效果下降。规避方法：每3个月测量一次接地电阻，若阻值超标，及时采取增加接地体、填充降阻剂等措施，确保接地电阻≤4Ω。
综上所述，高硅铸铁阳极的实操使用需遵循规范的操作流程，熟练掌握开机调试、参数匹配、日常操作、关机规范等技巧，规避常见的操作误区，同时做好日常巡检和数据记录，才能确保阳极正常运行，延长使用寿命，为阴极保护系统提供稳定的电流供应，实现金属设备的有效防腐保护。工程技术人员需不断积累操作经验，结合现场实际情况，灵活调整操作方法和参数设置，充分发挥高硅铸铁阳极的优势。
冀公网安备13010402002588
