高硅铸铁阳极作为外加电流阴极保护系统中最常用的辅助阳极之一，凭借耐腐蚀性强、电流输出稳定、使用寿命长（通常可达10-15年）、成本性价比高的优势，广泛应用于埋地钢质管道、大型储罐、地下管网、港口码头等金属腐蚀防护工程。其安装质量直接决定阴极保护系统的电流分布均匀性、保护效果稳定性，甚至影响整个系统的运维成本和服役周期。本文结合GB/T 21448-2017《埋地钢质管道阴极保护技术规范》及现场实操经验，详细讲解高硅铸铁阳极安装的全流程、操作规范、前期准备及注意事项，为工程技术人员提供标准化的基础实操指导，确保阳极安装合规、运行可靠。
一、安装前期准备工作
高硅铸铁阳极安装前的准备工作是规避施工返工、保障安装效率和质量的前提，需从设备验收、现场勘察、物料工具筹备、人员资质确认四个核心维度全面落实，确保各项准备工作符合设计要求。

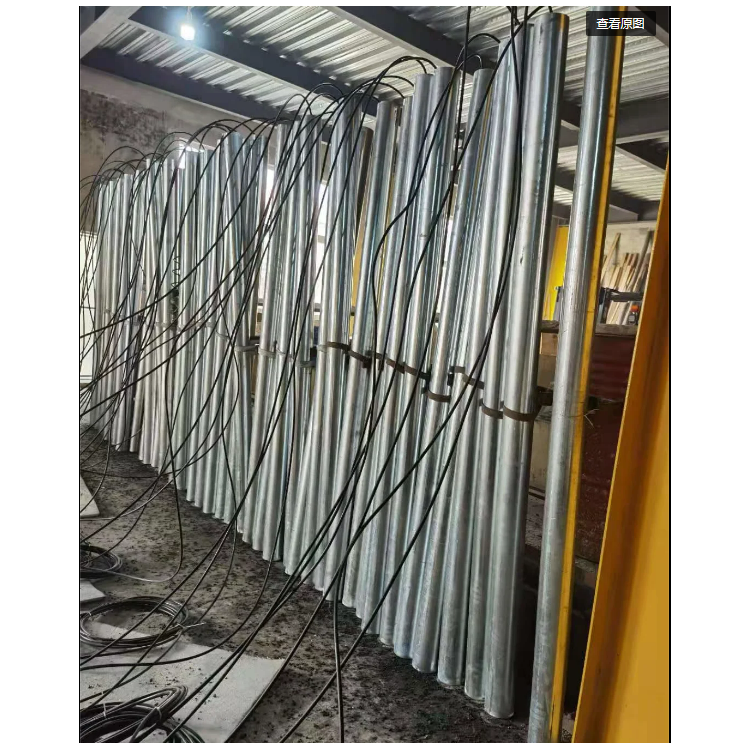

1. 设备验收与检查：阳极到场后，首先核对阳极的型号、规格、数量是否与工程设计一致，重点检查阳极的尺寸（长度、直径）、材质成分（硅含量需符合标准要求，一般为14%-17%）、表面质量，确保阳极无裂纹、无破损、无锈蚀，表面无明显缺陷。同时，检查阳极配套组件，包括阳极引线（通常为铜芯防腐电缆）、接线端子、防腐涂层、合格证、检测报告等，确认组件齐全、无损坏。对于批量进场的阳极，需随机抽样检测，验证其电阻率、耐腐蚀性能是否达标，避免不合格产品投入使用。
2. 现场勘察与选址：结合工程设计图纸和现场实际环境，确定高硅铸铁阳极的安装位置、数量和布置方式，核心遵循“电流均匀覆盖、远离干扰、便于运维”的原则。阳极布置需与被保护设备（如管道、储罐）保持合理距离，一般不小于3米，避免阳极电流对被保护设备局部造成过保护；同时远离参比电极（间距≥3米），防止阳极输出电流干扰参比电极的电位检测精度。选址需避开易燃易爆区域、强电磁干扰源（如变电站、高压线路）、地下管线密集区域，选择土壤电阻率均匀、无积水、无尖锐杂物的区域，确保阳极安装后接地电阻稳定，电流输出顺畅。对于土壤电阻率较高的区域，需提前规划焦炭填料的铺设方案，降低接地电阻。
3. 物料与工具筹备：提前备齐安装所需的物料和工具，确保规格匹配、数量充足。物料包括：高硅铸铁阳极（按设计数量准备）、焦炭填料（高纯度、无杂质，粒径5-10mm，用于分散电流、降低阳极接地电阻，用量根据阳极尺寸确定，一般每支阳极需填充15-20kg）、防腐电缆（铜芯，截面面积根据阳极输出电流确定，电流≤10A选用2.5mm²，10-20A选用4mm²，＞20A选用6mm²）、接线端子、绝缘胶带、防水密封胶、镀锌固定支架、接地体（镀锌扁钢或镀锌钢管）、防腐涂料等。工具包括：万用表、钳形电流表、接地电阻测试仪、剥线钳、压线钳、电钻、扳手、卷尺、水平仪、挖掘机（大型工程）或铁锹（小型工程）、夯实工具等，所有工具提前校验，确保测量准确、操作可靠。
4. 人员资质确认：高硅铸铁阳极安装涉及土方开挖、电气接线等专业操作，施工人员需具备相应的电气操作资质和阴极保护施工经验，熟悉阳极的工作原理和安装规范。施工前需进行安全培训和技术交底，明确安装流程、质量标准、安全注意事项，重点强调土方开挖的安全防护、电气接线的极性要求和防水处理规范，严禁无资质人员违规操作。
二、现场安装全流程操作规范
高硅铸铁阳极的现场安装主要分为土方开挖、阳极布置、焦炭填料铺设、电缆连接、回填夯实、接地处理六个核心环节，每个环节需严格遵循操作规范，确保安装质量。
1. 土方开挖：根据阳极的安装规格和布置方案，进行阳极坑开挖。浅埋式阳极（适用于小型储罐、短距离管道）的阳极坑尺寸一般为长1.2-1.5m、宽0.8-1.0m、深1.0-1.5m，坑底需平整、坚实，避免出现凹凸不平的情况；深井式阳极（适用于长输管道、高土壤电阻率区域）的井径一般为150-200mm，井深根据设计要求确定（通常20-50m），采用钻井设备开挖，确保井壁垂直、无坍塌。开挖过程中，需避免破坏地下原有管线、电缆等设施，若发现地下障碍物，需及时调整阳极安装位置，并做好记录。开挖完成后，清理坑底的石块、尖锐杂物，铺设10-15cm厚的细砂，防止阳极表面被划伤，影响防腐性能。
2. 阳极布置：将高硅铸铁阳极垂直或水平放入阳极坑（井）中，确保阳极放置平稳、无晃动。垂直布置时，阳极底部距离坑底细砂层不少于10cm，阳极之间的间距根据设计要求确定，一般为2-3m，确保电流均匀分布，避免出现保护死角；水平布置时，阳极需与被保护设备平行，间距不小于3m，阳极表面需与细砂层紧密接触，无空隙。对于组合式阳极（多支阳极并联使用），需将阳极整齐排列，间距控制在0.5-1.0m，确保各阳极电流输出均匀，避免单支阳极过载。
3. 焦炭填料铺设：焦炭填料是高硅铸铁阳极安装的关键辅助材料，其作用是分散阳极输出电流、降低接地电阻、减少阳极表面的极化现象，延长阳极使用寿命。铺设时，将焦炭填料均匀填充在阳极周围，确保阳极完全被焦炭填料包裹，填料厚度不少于15cm，无结块、无空隙。填充过程中，需分层夯实，每层夯实厚度不超过20cm，避免填料松动导致接地电阻升高。对于深井式阳极，需将焦炭填料与阳极同步下放，确保填料均匀填充至井口下1m处，顶部做好密封处理，防止雨水、杂物进入。
4. 电缆连接：电缆连接需严格遵循“极性正确、连接牢固、密封严密”的原则，避免出现虚接、短路、进水等问题。首先，剥去阳极引线和防腐电缆的外皮、绝缘层，剥线长度控制在15-20mm，避免损伤线芯；将阳极引线与防腐电缆的线芯对接，用压线钳压紧接线端子，确保连接牢固，无松动。接线完成后，用绝缘胶带缠绕接线端子不少于3层，做好绝缘防护，户外或地下安装的接线处，需额外用防水密封胶彻底包裹，然后套上防水接线盒，防止雨水、地下水渗入，造成线路腐蚀或短路。电缆的另一端预留1-2m余量，便于与恒电位仪主机的阳极接线端连接，电缆铺设过程中，需避开尖锐物体，埋地电缆铺设于电缆沟内，覆盖沙土保护，转弯处留足弧度，避免折断。
5. 回填夯实：电缆连接和防水处理完成后，进行阳极坑（井）的回填作业。回填时，采用原土分层回填，每层回填厚度不超过30cm，分层夯实，确保回填土密实，无空隙，避免后期土壤沉降导致阳极松动、电缆破损。回填过程中，严禁混入石块、钢筋等尖锐杂物，防止划伤阳极表面和电缆。回填至地面平齐后，做好地面标识，标注阳极安装位置，便于后期巡检和维护。
6. 接地处理：高硅铸铁阳极需与恒电位仪的接地系统可靠连接，确保阳极电流顺利导出，同时保障系统安全。采用镀锌扁钢将阳极的接地端子与恒电位仪的接地体连接，接地电阻需≤4Ω，若实测接地电阻不达标，可增加接地体数量、延长接地体长度或填充降阻剂，直至符合要求。接地引线需选用≥10mm²的铜芯防腐电缆，连接部位做好焊接和防腐处理，避免土壤腐蚀导致接地电阻上升。
三、安装质量验收标准
高硅铸铁阳极安装完成后，需进行全面的质量验收，达标后方可接入阴极保护系统投入使用，验收内容主要包括以下四个方面：
1. 外观验收：检查阳极安装位置、数量、布置方式是否符合设计要求，阳极表面无裂纹、破损、锈蚀，焦炭填料铺设均匀、夯实，无结块、空隙；电缆铺设规范，无挤压、磨损、裸露现象，接线端子连接牢固，绝缘和防水处理到位；地面标识清晰，回填土密实，无沉降。
2. 电气性能验收：用接地电阻测试仪检测阳极的接地电阻，确保≤4Ω；用万用表检测电缆线路通断情况，无短路、虚接现象；核对电缆极性，确保阳极引线与恒电位仪阳极接线端正确连接，无接反情况。
3. 组件验收：检查阳极配套组件（引线、接线端子、防水接线盒等）是否齐全、完好，防腐涂层无破损，合格证、检测报告等资料齐全。
4. 试运行验收：接入恒电位仪，启动阴极保护系统，观察阳极的电流输出情况，确保电流稳定，无异常波动；检测被保护设备的电位分布，确保电流均匀覆盖，无保护死角，保护电位符合设计要求（一般为-0.85V~-1.20V，相对于饱和硫酸铜参比电极）。
四、安装注意事项
1. 土方开挖时，需做好安全防护措施，设置警示标识，避免人员坠落；开挖深度超过1.5m时，需采取支护措施，防止坑壁坍塌。
2. 阳极搬运过程中，需轻拿轻放，避免碰撞、摔落，防止阳极表面破损、裂纹，影响耐腐蚀性能；严禁用阳极引线拖拽阳极，避免引线断裂。
3. 焦炭填料需选用高纯度、无杂质的产品，严禁使用含有泥土、石块、杂物的填料，否则会增大接地电阻，影响电流输出。
4. 电缆连接时，需切断现场电源，避免带电操作，防止触电事故；接线完成后，需再次核对极性，严禁接反，否则会损坏恒电位仪设备，影响阴极保护效果。
5. 户外或地下安装的阳极，需做好防水防潮处理，接线处的防水密封必须严密，避免雨水、地下水渗入，造成线路腐蚀或短路。
6. 回填过程中，需分层夯实，确保回填土密实，避免后期土壤沉降导致阳极松动、电缆破损；回填后，及时清理现场杂物，做好环境恢复。
综上所述，高硅铸铁阳极的安装是一项系统性的实操工程，需严格遵循“前期准备充分、安装流程规范、质量控制严格、验收标准达标”的原则，结合现场实际环境和工程设计要求，做好每一个环节的操作，才能确保阳极正常运行，为阴极保护系统提供稳定的电流供应，实现金属设备的有效防腐保护。工程技术人员需熟练掌握安装规范和注意事项，及时排查安装过程中出现的问题，确保安装质量，为后续系统稳定运行奠定基础。
冀公网安备13010402002588
