在现代化工厂车间里，我们常能看到一排排厚重的铸铁平台整齐地嵌入地面，它们表面布满了规整的T型槽线——这就是铸铁地轨，一个看似简单却承载着整个生产系统精度与稳定的关键基础设施。
什么是铸铁地轨？
铸铁地轨是一种采用高强度灰铸铁或球墨铸铁铸造而成，经精和密加工后安装于车间地面的模块化平台系统。其比较显著的特征是表面分布着标准化的T型槽，可用于灵活固定各类设备、工装和工件。它不是普通的地板，而是整个生产空间的“骨骼系统”。
核心优势：为何选择铸铁？
卓和越的减震性：铸铁内部特和有的石墨结构能有效吸收设备运转产生的振动，这是钢材无法比拟的天然优势。对于精和密机床而言，减震意味着更高的加工精度和更长的刀具寿命。
出和色的精度保持性：铸铁具有优异的尺寸稳定性和抗时效变形能力。一旦安装调平，其平面度可保持数年不变，为高精度作业提供了可靠基准。
超和强耐磨与耐压：表面硬度高，能承受重型设备的长期碾压和滑动摩擦，使用寿命可达数十年。
良好的切削加工性：便于进行精铣、刮研等后期加工，可获得高水平的平面度与表面光洁度。
成本效益高：虽然单件成本可能高于钢材，但考虑到其长寿命、低维护和带来的精度效益，全生命周期成本具有明显优势。
精和密制造：从铁水到精度之源
一块优和质铸铁地轨的诞生，是传统铸造工艺与现代精和密加工的结合：
设计与铸造：采用计算机模拟优化筋板结构，在确保强度的前提下减轻重量。使用树脂砂型或消失模铸造，确保铸件内部致密无缺陷。
热处理：经过重要的人工时效处理（通常自然放置6个月以上或进行振动时效、热时效），彻和底消除内应力，这是防止后期变形的关键。
机械加工：在大型龙门铣床或专用导轨磨床上进行精和密加工。高等级地轨的平面度可达0.02mm/m²，表面粗糙度Ra≤1.6μm。
质量检测：使用电子水平仪、激光干涉仪等检测平面度、直线度；T型槽的尺寸、间距需用三坐标测量仪严格把关。
铸铁地轨典型应用场景
精和密机床的安装基石：数控加工中和心、龙门铣床、磨床等对基础稳定性要求相当高的设备，几乎全部依赖于铸铁地轨。
测量系统的理想平台：三坐标测量机、激光跟踪仪、大型数字装配系统，其测量精度直接建立在平台的稳定性之上。
自动化产线的集成基础：机器人工作站、自动装配线、输送系统通过地轨实现模块化快速布局与精和准对接。
重型装备的承载平台：大型压力机、试验设备、船舶发动机装配工位等。
柔性制造单元的核心：配合标准化夹具，可快速重构生产线，适应多品种小批量生产。
铸铁地轨选型与安装指南
选型关键参数：
材质等级：HT250或更高牌号灰铸铁，QT450-10球墨铸铁用于重载场合
精度等级：普通级（±0.5mm/m）、精和密级（±0.1mm/m）、超精和密级（±0.05mm/m）
T型槽标准：常见有欧标DIN 650（22/28/36系列）或国标GB 158
尺寸规格：单件长度通常1-4米，宽度200-800mm，高度根据承载设计

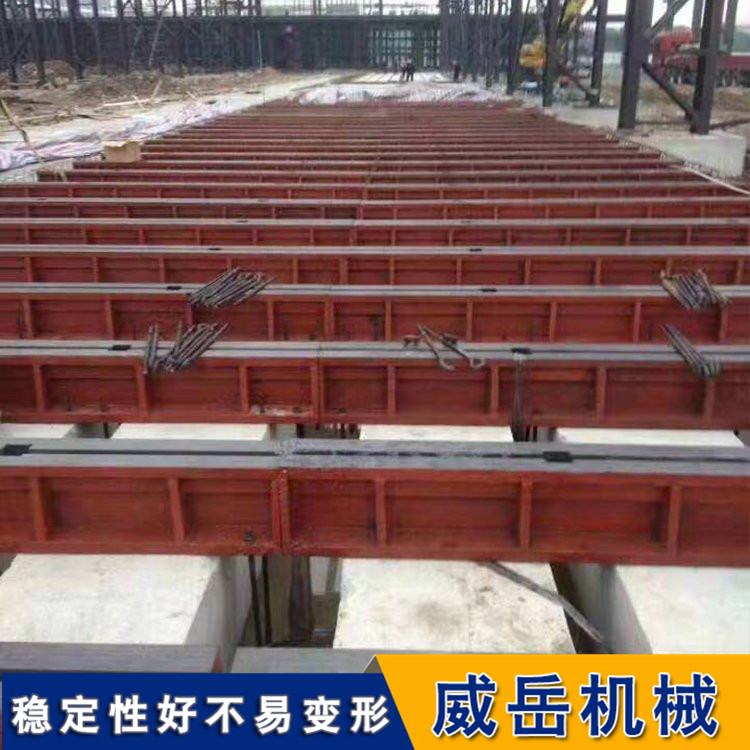

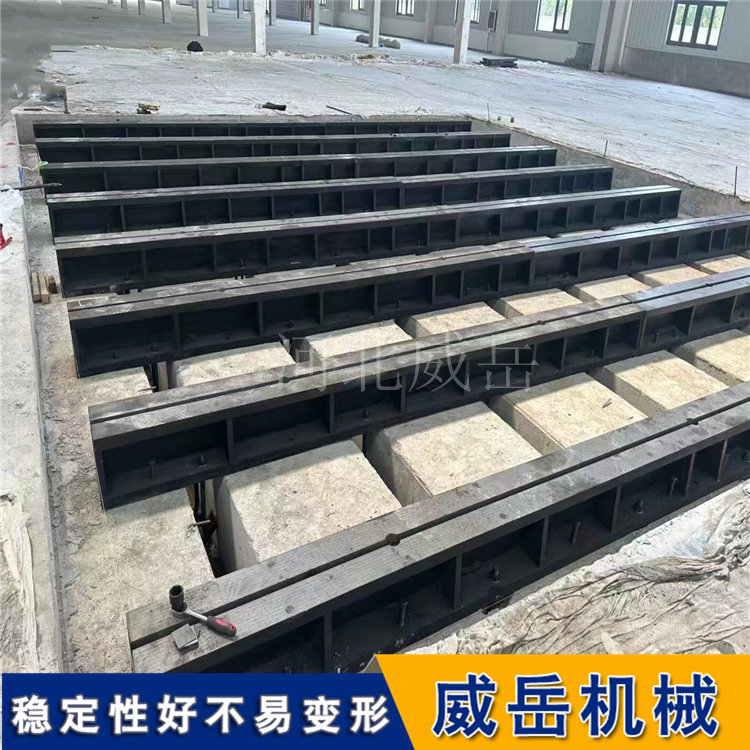

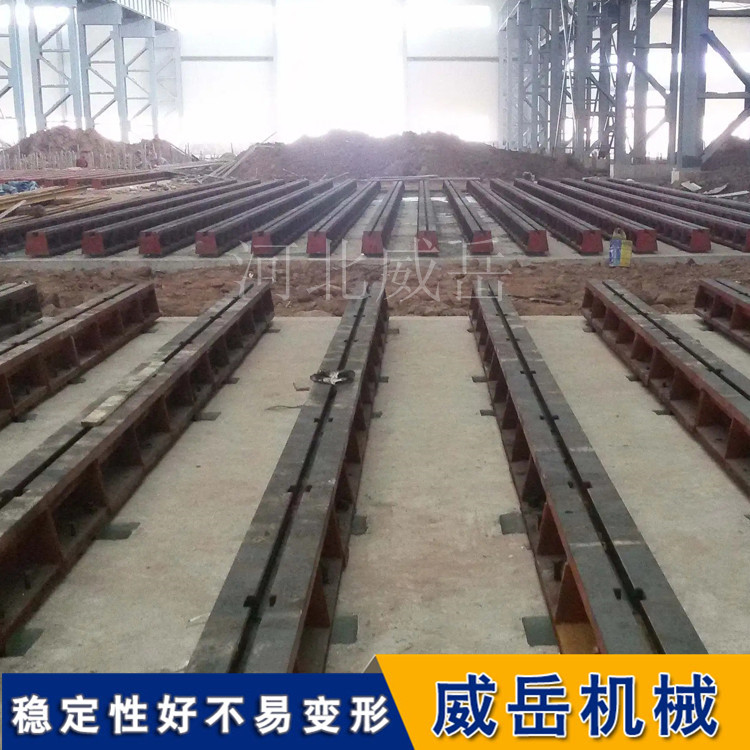

专业安装流程：
基础准备：≥300mm厚的钢筋混凝土地基，预埋调整螺栓
初次就位：吊装到位，粗调水平
精和密调平：使用精和密水平仪，通过调整螺栓将平面度调至要求范围内
二次灌浆：采用无收缩高强度灌浆料填充地基与地轨间隙
比较终检测：灌浆固化后复检水平，安装锚固螺栓
铸铁地轨维护保养要点
日常清洁：定期清除T型槽内切屑、油污，保持功能完好
防锈处理：表面可涂专用防锈油或进行聚氨酯涂层处理
定期检测：每6-12个月检查水平度，必要时重新调整
避免损伤：严禁用重物直接撞击边缘，避免局部过载
行业发展趋势
模块化与标准化：尺寸系列化、接口标准化，实现“工业乐高”式快速部署
功能集成化：内部预置电缆槽、气液管路，成为车间的“动脉系统”
智能化升级：嵌入传感器监测负载、振动、温度状态，实现预测性维护
绿色制造：采用更环保的铸造工艺，提高旧地轨回收再制造比例
结语
在智能工厂、工业4.0的宏大叙事中，铸铁地轨这一传统产品依然扮演着不可替代的角色。它沉默地承载着时代的重量，将先进的设备连接成有机整体，将数字世界的精度锚定在物理现实之中。选择一套优和质的铸铁地轨系统，不仅是购买了一件产品，更是为整个制造体系奠定了一块精度之基、稳定之石。
