从“神经”到“大脑”：电缆、参比电极与恒电位仪的故障排查与修复
深井阳极系统的稳定运行，依赖于“大脑”（恒电位仪）根据“感官”（参比电极）的信号，通过“神经”（电缆网络）向“肢体”（阳极地床）发出精确指令。电缆、参比电极和恒电位仪这三者构成的监测控制回路一旦故障，将导致系统失灵或“精神错乱”。本文将聚焦于此回路的常见故障与针对性修复方法。
一、电缆网络的故障：神经传导的中断与紊乱
电缆故障主要包括断路、短路（对地漏电）和接头腐蚀。
1.故障现象与定位：
断路：恒电位仪输出电压正常或偏高，输出电流为零或极低。用万用表测量电缆回路电阻为无穷大。
短路/漏电：恒电位仪输出电压偏低，输出电流可能异常偏大，设备可能过载发热。测量电缆对地（或对其它金属结构）绝缘电阻显著下降（如低于1MΩ）。
定位方法：
分段测量法：在电缆路径上的各个接线箱（阳极井口箱、测试桩等）断开连接，逐段测量电缆芯线电阻和对地绝缘电阻，逐步缩小故障区间。
电缆故障定位仪：对于埋地部分的故障点精确定位，可使用电缆故障测试仪。对于断路，可采用低压脉冲反射法；对于短路或高阻故障，可采用冲闪法或音频信号法，配合接收机在地面探测信号突变点来确定故障位置。
1.维修方法：
接头修复：若故障点在接线箱内，多为接头松动、腐蚀或进水。需切断电源，清理锈蚀，重新制作防水、绝缘良好的连接（如使用铜管压接、热缩套管密封、灌封胶填充）。
中间接续：若故障点在埋地电缆中间，需开挖找到精确故障点。切除损坏段，用防水型中间接头（或自制热缩接头）重新连接两根电缆，并做好机械保护和防水绝缘，记录坐标归档。
局部或整体更换：若电缆老化严重或多点故障，应考虑局部更换故障严重段，或直接从接线箱重新敷设新电缆至设备。新电缆应具有更高的防腐蚀、防机械损伤等级。
二、参比电极的故障：感官的失灵与误导
长效参比电极（如Cu/CuSO₄、锌）是电位控制的基准，其失效将导致系统控制失准。
故障类型与判断：
1.漂移：电极电位值发生缓慢、不可逆的变化，偏离标准值。这是最常见的老化形式。
2.污染/中毒：土壤中的特定离子（如硫化物）污染电极，导致电位读数不稳定或严重错误。
3.干涸/损坏：硫酸铜电极的电解液渗漏或干涸；锌电极表面形成不导电的硬壳。
4.判断方法：
“便携参比”比对法：这是最可靠的现场判断方法。在参比电极安装点附近，插入一个已知良好的便携式Cu/CuSO₄参比电极，同时测量两者相对于管道（或一个接地点）的电位差。若差值大于10mV，且重复测量稳定，则可判定长效参比电极已漂移或失效。
检查外观：检查电极体有无物理损坏、电解液泄漏迹象。
维修与更换：
更换为唯一方案：参比电极失效后不可修复，必须更换。选择适合土壤环境的新型长效参比电极。
安装要点：新电极应安装在原位置或更具代表性的土壤位置。确保电极体与土壤紧密接触（周围填充专用回填料）。电极引线需采用屏蔽电缆，并与管道测试线一同引至测试桩，做好防水标记。
系统校准：更换后，必须用便携参比电极复核新电极的读数，并据此调整恒电位仪的控制电位设定值，或对远程监测数据进行偏移量修正。

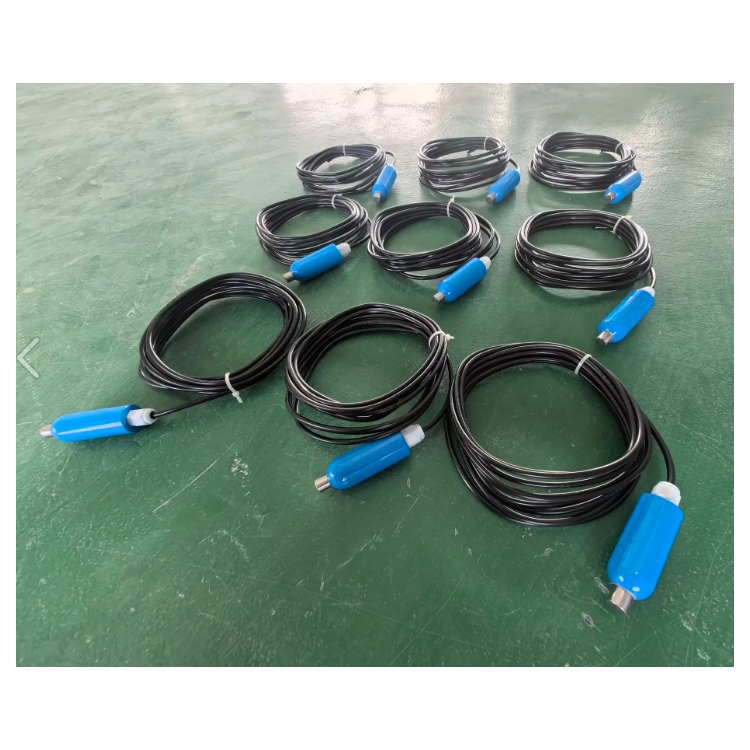

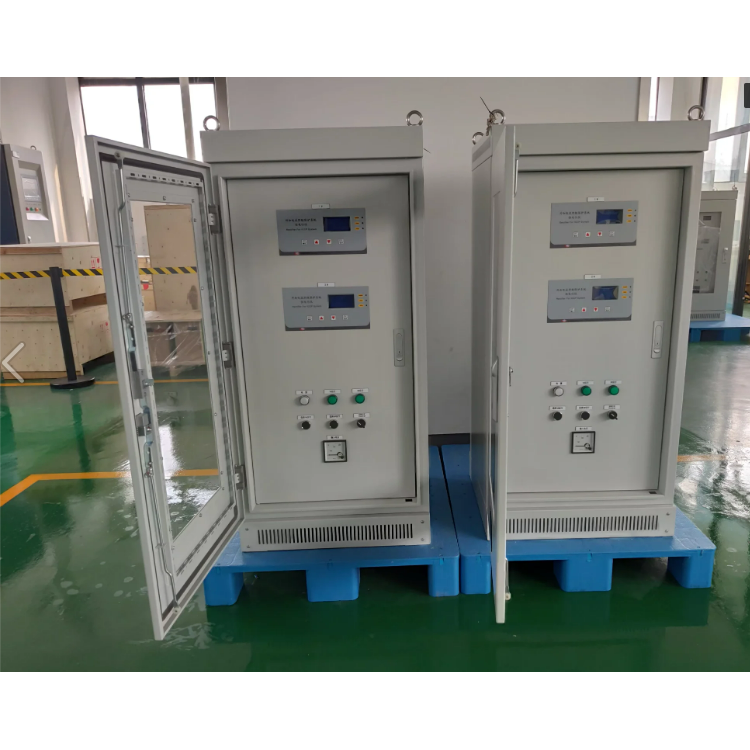

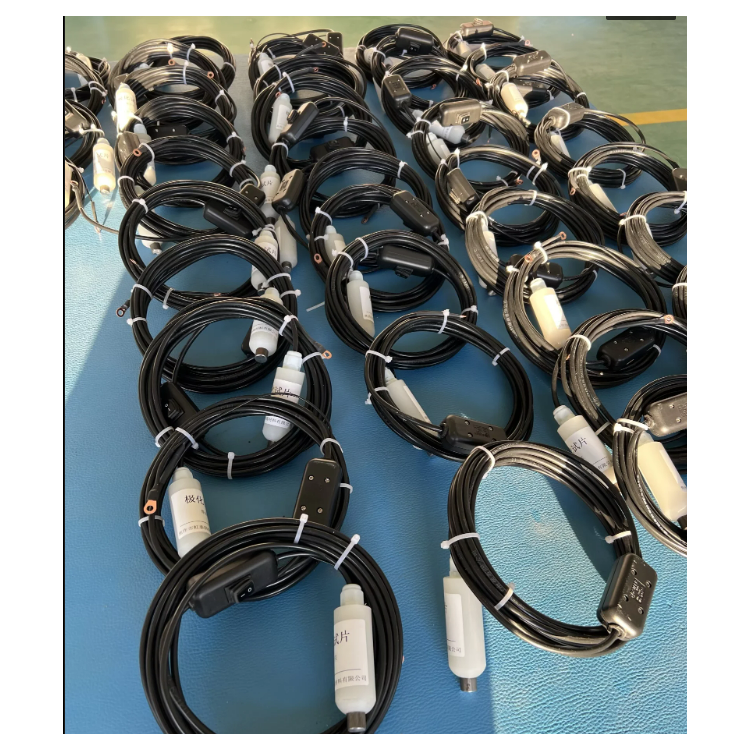

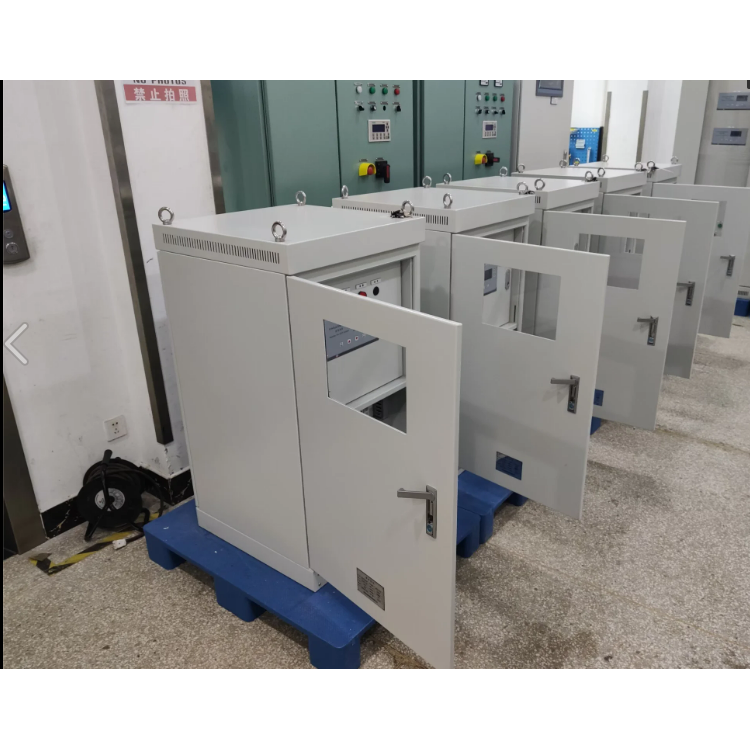

三、恒电位仪的故障：大脑的失调与宕机
恒电位仪是系统的控制核心，其故障可分为电源部分、控制板部分和功率输出部分。
系统化排查流程：
第一步：外观与输入检查：检查电源指示灯、风扇、有无异味或异响。测量输入交流电压是否正常。
第二步：空载测试：断开所有外部接线（阳极、阴极、参比）。在“手动”模式下，缓慢调节输出，用万用表测量输出端子，看电压/电流是否随调节线性变化。这可以初步判断主回路和调节功能是否正常。
第三步：控制回路测试：
1.参比输入检查：在参比输入端施加一个可调的模拟mV级直流信号（可用干电池加分压），观察设备显示的控制电位是否随之线性变化。
2.控制模式切换：在“自动/恒电位”、“恒电流”、“手动”模式间切换，观察设备响应是否正常。
3.第四步：带载能力测试：接上一个功率合适的假负载电阻，测试其在额定输出范围内的带载能力。
4.常见故障与维修：
5.无输出：检查保险丝、断路器、输入整流桥、主变压器。若手动模式下仍无输出，可能功率器件（可控硅/IGBT）损坏。
6.输出不稳定、振荡：多为控制环路问题。检查参比电极信号是否稳定；检查控制板上的运算放大器、反馈电容等元件；检查“零位接阴”线是否连接可靠。
7.显示异常或控制失灵：多为控制板（单片机板、模拟控制板）故障。可能原因有芯片损坏、按键接触不良、显示器件故障等。
8.过流/过热保护频繁动作：检查负载（地床、电缆）是否有短路；检查散热风扇和散热器是否正常；可能是器件老化或环境温度过高。
9.维修决策：
10.板卡级维修：对于模块化设计的现代恒电位仪，可尝试更换整块故障的控制板或功率板。需确保型号完全一致。
11.元件级维修：由专业电子维修人员，根据电路图定位并更换损坏的分立元件（如保险、电容、可控硅、稳压管等）。
12.整机更换：对于老旧型号、故障复杂或维修成本过高的情况，直接更换整机是更经济可靠的选择。新设备通常具有更高的效率、更完善的保护功能和远程通讯接口。
对监测控制回路的维护，要求维护人员具备电工电子基础知识和严谨的测试方法。建立定期的巡检校准制度（如每月比对参比电极，每季度检查接线端子），是预防此类故障、确保系统“耳聪目明、反应精准”的关键。
