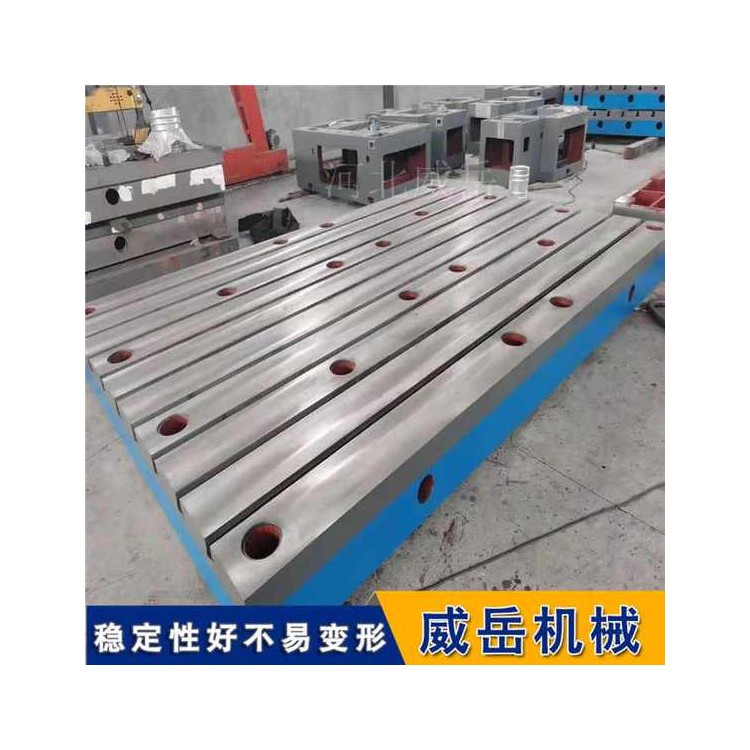

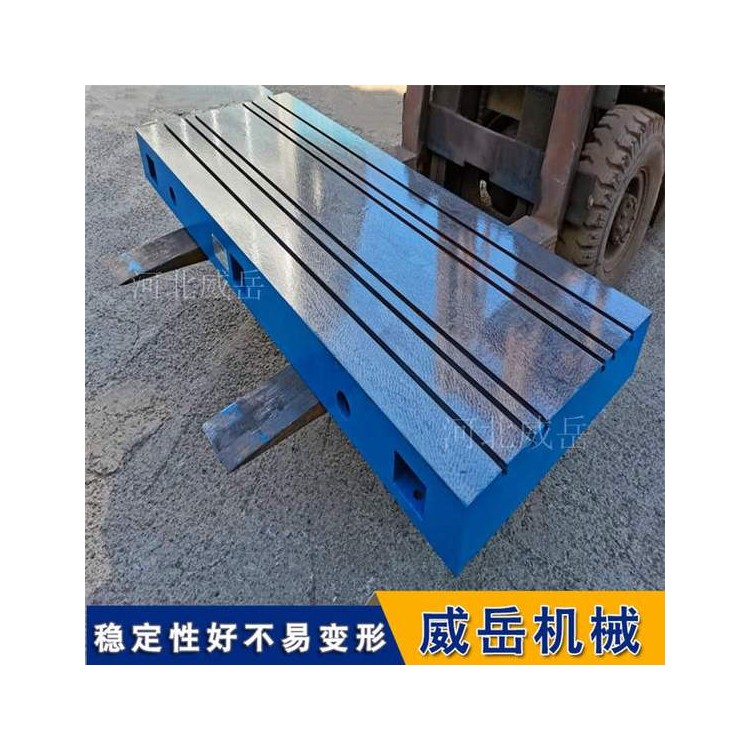

T型槽平台 铸铁地轨 数控机床安装调试专用基础平板

T型槽地轨变形确实是个让人头疼的问题，它直接影响设备的安装精度和运行稳定性。别担心，这个问题可以从“找原因、定方案、重预防”三个方面来系统解决。

一、诊断变形：对症下药

地基沉降：

具体描述：基础混凝土强度不足（如低于C30）、养护时间不够（少于14天）或未做钢筋网加固，导致基础不均匀沉降。

典型特征/后果：地轨整体倾斜，水平度超差，年沉降量可能超过0.05mm。

安装不当：

具体描述：安装时未能精和确找平，或固定螺栓紧固不均，导致地轨产生初始内应力。

典型特征/后果：地轨局部受力，在使用中逐渐变形。理想状态是底面与地面紧密着力，不得有虚跨间隙。

负载不均：

具体描述：长期超载运行，或工件、设备放置位置不合理，造成地轨局部承受过大压力。

典型特征/后果：典型特征是地轨在重压区出现局部凹陷或弯曲。

温差影响：

具体描述：工作环境温度剧烈变化，或靠近热源，导致铸铁材料热胀冷缩，产生内应力。

典型特征/后果：地轨精度随季节或温度变化而不稳定。

铸造缺陷：

具体描述：地轨本身在铸造时存在内应力未消除（时效处理不足）、壁厚不均、刚度不够等先天问题。

典型特征/后果：地轨在使用前或使用初期就可能存在弯曲、扭曲等残余变形。

二、分级修复：精和准施策

轻度修复

适用情况：直线度基本合格，但配合间隙变大、表面有轻微拉毛或划伤。

具体操作方法：

手工修研：用专用油石或细锉刀修去毛刺和凸起。

调整配合件：更换磨损的T型槽螺栓或对滑块进行贴塑补偿。

优点：成本低，可自行处理。

缺点：治标不治本，无法根本恢复精度。

中度修复 (比较常用)

适用情况：直线度超差、槽宽不均、有明显局部损伤。

具体操作方法：专业机加工+手工刮研。

精铣：将地轨固定在龙门铣床上，用T型槽铣刀铣削槽的侧面和底面，恢复直线度和尺寸一致性。

刮研：由高和级钳工用研具和刮刀对槽侧面进行配刮，达到要求的接触点数（如每25×25mm²内规定点数），创造储油点，确保接触刚度。

优点：能从根本上恢复精度，修复效果可靠。

缺点：成本较高，需专业设备和人员。

重度修复/更换

适用情况：变形相当其严重，或磨损深度超过加工余量（通常只有2-3mm），修复成本接近新购成本。

具体操作方法：

局部镶补：将损坏段挖去，嵌入新制作的淬火钢或铸铁镶块。

报废更换：直接联系制造商更换新的地轨或整体平台。

优点：彻和底解决问题。

缺点：成本比较高，或需重新采购。

第三步：防患于未然，延长寿命

修复完成后，科学的预防措施能大大延缓再次变形的发生。

规范安装，打好地基：确保基础采用C30以上混凝土，厚度≥200mm并配钢筋网，养护不少于14天。安装时需严格找平，单根地轨水平度误差应≤0.03mm/m。

科学使用，杜绝陋习：严禁超载，工件放置要均匀对称，避免长期重压。紧固螺栓前，务必清理槽内铁屑，并对角交替、逐步加力。移动工件时，不要在T型槽表面直接拖拽。

日常维护，定期体检：每日清理铁屑和灰尘，定期在T型槽侧面涂抹润滑脂。建立定期检定制度，每6-12个月检查一次精度。不使用时，洗净涂油，并盖上防尘盖。
