高电阻率土壤镁合金牺牲阳极增效安装技术

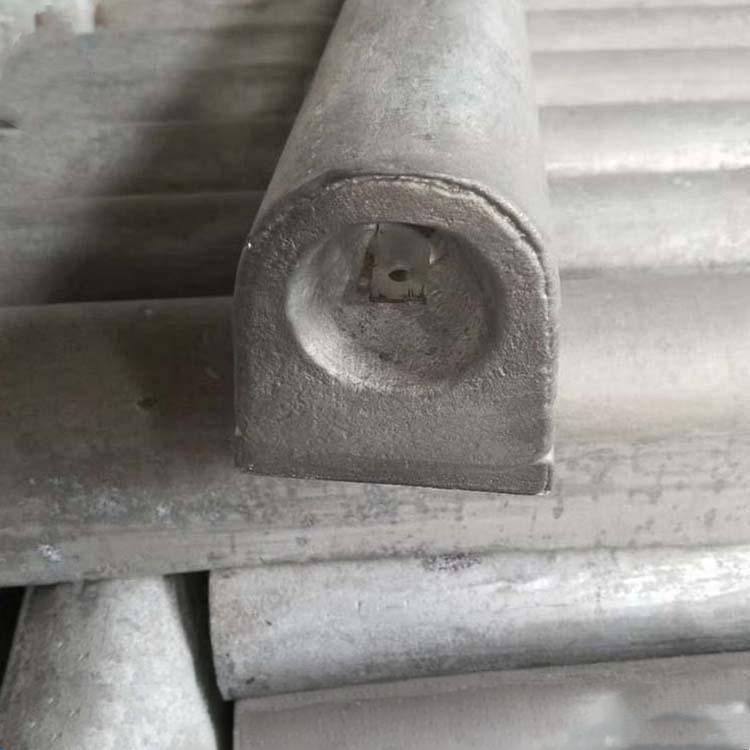

高电阻率土壤（电阻率＞100Ω・m）如砂石土、黄土、风化岩地层，土壤导电性能差，镁合金牺牲阳极接地电阻高，电流输出不足，易导致保护盲区、阳极消耗过快等问题。常规安装工艺无法满足保护要求，需采用增效安装技术，通过填包料优化、阳极布局调整、增效剂添加、坑体改造等措施，降低接地电阻，提升电流输出效率。本文针对高电阻率土壤特性，提出镁合金牺牲阳极增效安装技术，解决高阻环境下防腐难题。

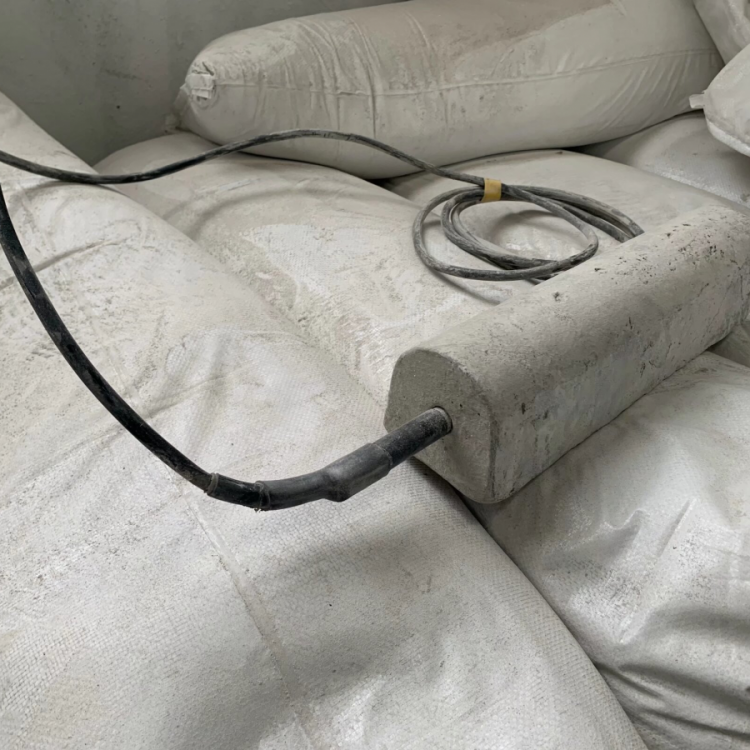

填包料优化是增效安装的核心，传统填包料在高电阻率土壤中导电效果差，需采用高导电增效填包料：配比调整为 60% 石膏粉 + 25% 膨润土 + 10% 硫酸钠 + 5% 导电炭黑，提升填包料导电性能；填充厚度增加至 80-100mm，完全包裹阳极，扩大导电接触面积；填包料搅拌时添加专用增效剂，降低电阻率，含水率控制在 25%-30%，保持长期湿润状态。

坑体改造提升土壤接触条件，在高电阻率砂石地层中，将阳极坑扩大至 1.5m×1.0m×2.0m，坑底与四周铺设 10cm 厚黏土垫层，黏土含水率控制在 20%，夯实后形成低电阻率导电层，阻断高阻砂石与阳极直接接触；若为风化岩地层，需破碎岩石后回填黏土与细土混合层，改善土壤导电性能。

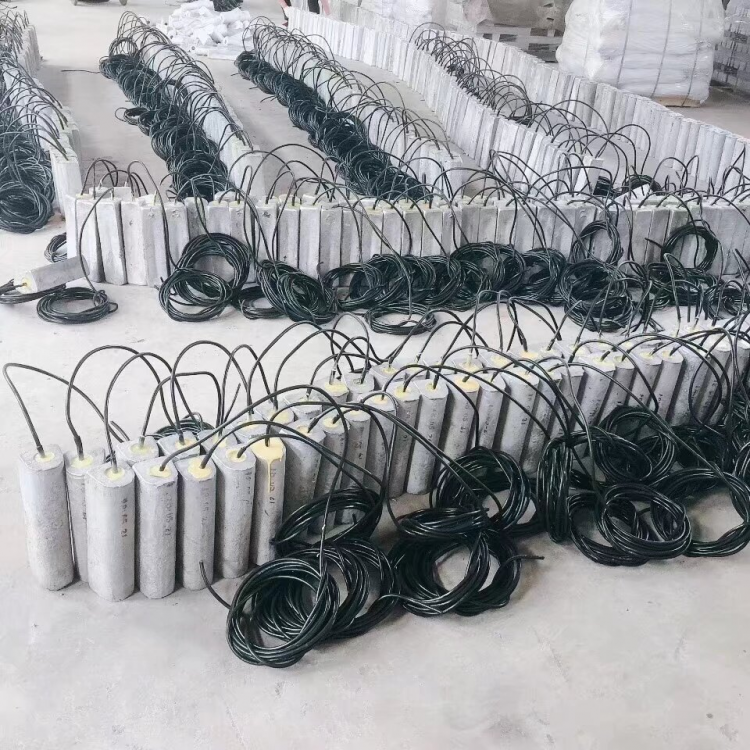

阳极布局采用成组串联增效，单支阳极接地电阻过高时，将 2-3 支阳极串联安装，阳极间距 1.5-2m，共用一套填包料与电缆，提升整体电流输出量；沿被保护结构双侧交错布设，缩短阳极间距至 10-15m，消除保护盲区，确保电流均匀分布。

增效剂添加技术，在填包料与回填土中均匀掺入镁阳极专用增效剂，用量为填包料重量的 3%-5%，增效剂可吸附土壤水分，降低土壤电阻率，维持阳极周围湿润环境，延长阳极使用寿命。添加时需搅拌均匀，避免局部浓度过高导致阳极局部腐蚀。

埋设深度与水分管控，高电阻率土壤通常干燥，阳极埋深增加至 1.5-2.0m，深入地下湿润层；安装完成后在阳极坑顶部做蓄水坑，定期浇水保湿，保持填包料与周边土壤湿润，提升导电性能；地下水位较低区域，可在阳极底部埋设导水管，将地下水引至阳极周围。

电缆连接与检测优化，采用大截面铜芯电缆（≥10mm²），降低线路电阻；焊接点做强化防腐处理，避免高阻土壤中锈蚀。安装完成后重点测量接地电阻，确保串联阳极组接地电阻不大于 1Ω，保护电位达到 - 850mV（CSE）以下；定期检测土壤含水率与阳极消耗情况，及时补充水分与增效剂。

高电阻率土壤镁合金牺牲阳极增效安装技术，通过材料、结构、工艺的全方位优化，有效解决高阻环境下接地电阻高、电流输出不足的问题，保障阴极保护效果，拓展镁合金阳极的应用场景。‍
