高电位镁阳极标准安装工艺流程（立式 卧式通用工法）

高电位镁阳极安装必须执行标准化工艺流程，才能保证性能充分发挥。本文结合高电位镁阳极多用于高电阻率、干燥、寒冷地区的特点，制定通用型标准安装工艺流程，覆盖阳极坑开挖、阳极预处理、填包料配置、阳极埋设、电缆焊接、防腐密封、回填夯实、测试验收全环节，立式、卧式埋设均适用，可直接用于施工交底、监理验收。

第一步：阳极坑开挖。采用人工或机械开挖，坑体尺寸长 × 宽 × 深满足：阳极四周预留 **≥15cm填充空间，坑底平整，清除石块、树根、建筑垃圾，铺设10cm 细砂垫层 **，防止刺破阳极、保证底部平整。高电阻率地区建议适当扩大阳极坑，提高填包料用量，降低接地电阻。

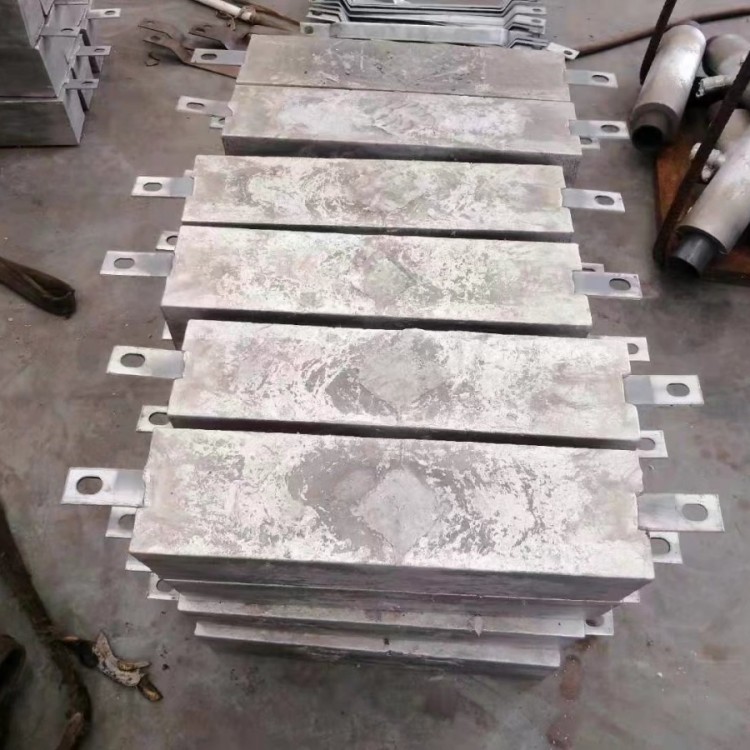

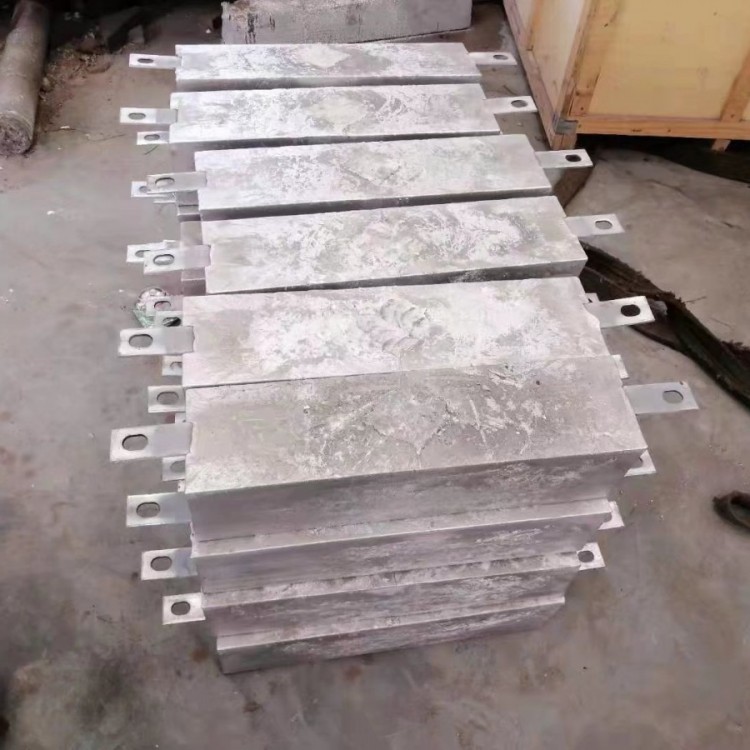

第二步：阳极预处理。高电位镁阳极表面若有氧化层，用细砂纸轻磨去除，露出金属光泽，无水乙醇擦拭干净，严禁强酸强碱清洗。预包装阳极不得拆除透水布袋，非预包装阳极装入填包料布袋中，保证填包料完整包裹。

第三步：填包料配置与埋设。填包料现场搅拌均匀，含水率控制20%～25%，坑底先铺10cm 厚填包料，阳极居中放置，四周分层填充、振捣密实，填包料包裹厚度 **≥50mm**，严禁土壤直接接触阳极，这是高阻地区降低电阻的核心步骤。

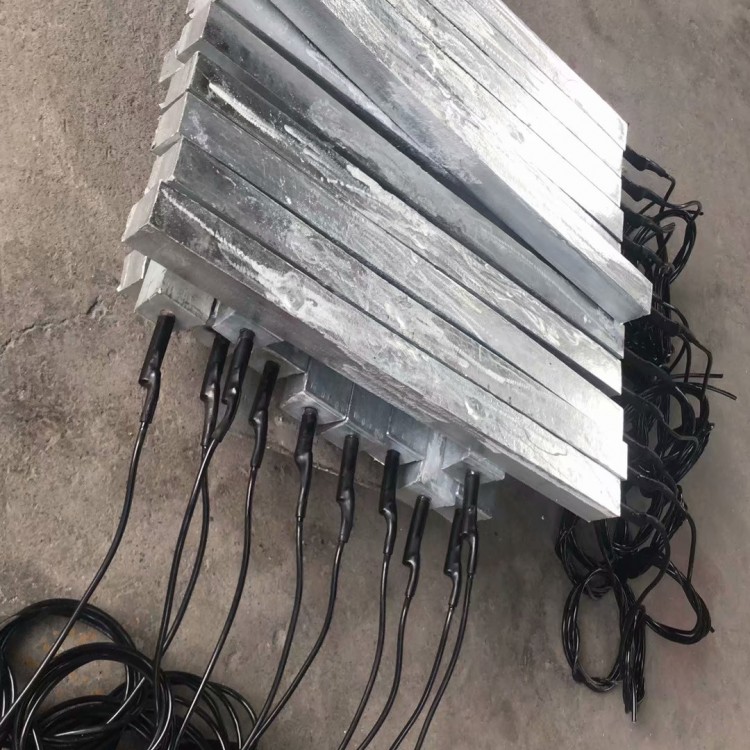

第四步：电缆连接与焊接。必须采用铝热焊（放热焊），严禁螺栓连接。焊接点剥离管道防腐层，打磨光亮，阳极钢芯与电缆铜芯熔接牢固，焊缝无虚焊、无气孔、无夹渣。焊接是高电位镁阳极系统 “命脉”，必须一次合格。

第五步：防腐密封。焊接完成后清除焊渣，采用环氧树脂 + 热收缩带 + 防腐胶带三层密封结构，绝缘电阻 **≥10MΩ**，防止进水、防潮、防腐蚀、防漏电。

第六步：回填夯实。先回填细土30cm分层夯实，再用原状土回填，每层厚度 **≤20cm**，压实度≥90%，严禁石块、冻土、建筑垃圾入内，顶部做20cm 防沉台，浇水浸透填包料。

第七步：测试验收。24 小时做导通测试，72 小时测保护电位 **≤-850mV（CSE），接地电阻≤1Ω**（高阻地区可放宽至≤2Ω 但必须满足电位达标）。本文流程严谨、操作性强，是高电位镁阳极最核心的安装工法。
