SE-1型便携式硫酸铜参比电极  使 用 说 明 书

一、 用途特点

我公司制造的便携式硫酸铜参比电极适于现场使用。主要用于测定地下金属管道的自然电位及阴极保护电位，测定土壤中的杂散电流，也可作外加电流阴极保护体系中的控制电位用参比电极可用于测定电缆金属护套及混凝土中钢筋的电位。

该电极可在在土质较粘的地方以及各类土壤及淡水中应用。

二、 结构性能

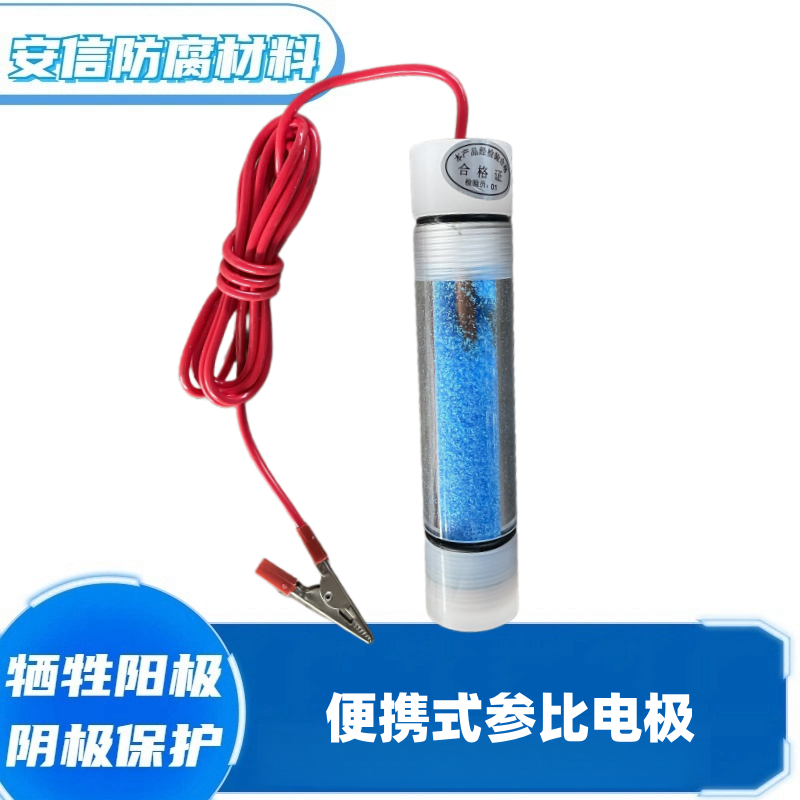

1、 电极体积小,携带方便。腔体由透明有机玻璃构成，便于观察内部硫酸铜溶液的饱和度。

2、 电极电位稳定，标准条件下对电极的电位为70±3mV，符合理论值，彼此间电位差小于±1mV。

3、 电极不易极化，现场使用时，彼此间电位差小于±3mV。

4、 电极寿命长，电极帽与电极腔体用螺口连接，灌装溶液方便。一次灌液可使用一年以上，只要腔体不损坏，可多次灌液，长期使用。

三、 使用方法

1、将参比电极上盖(有线的一端)打开，注入蒸馏水或纯净水至硫酸铜颗粒上方2cm后把上下盖盖好并拧紧、摇晃数次，使硫酸铜颗粒充分溶解；

2、将参比电极的透气塞放入清水中浸湿；

3、将参比电极的末端插入被测金属构筑物附近潮湿的土壤中，万用表调至2V档量程，参比电极所带线夹接万用表黑线端；

4、万用表红线线夹接测试桩内测试线，读取并记录数据。

5、正常使用中不要用力过大，以免损坏参比电极。

四、 维护保养

1、当参比电极内部的电极棒变黑时，用细砂布打磨电极棒至铜本来的颜色；

2、长期不使用时；参比电极底部朝上，以免硫酸铜析出。
