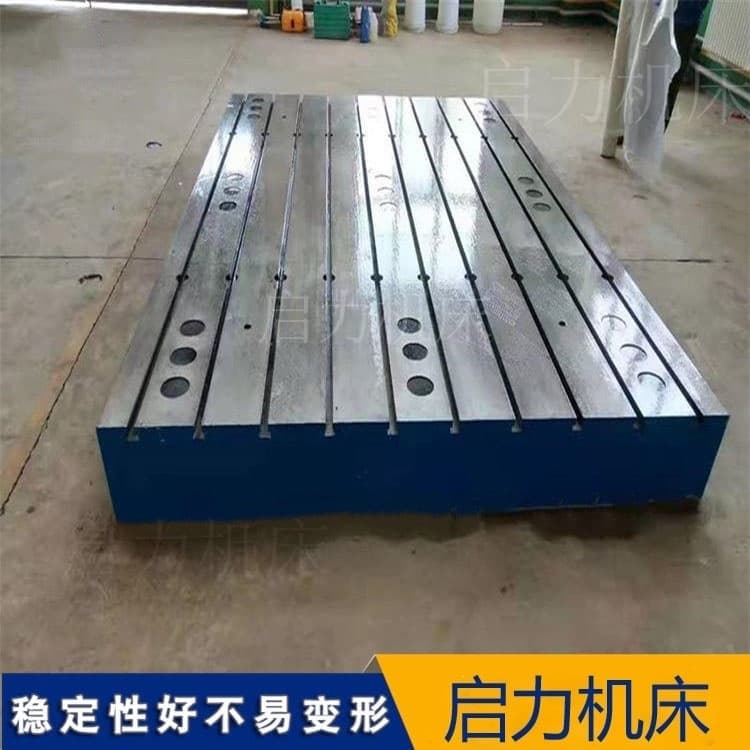

箱式T型槽平台加工技术要点：材质选择与结构设计考量
箱式T型槽平台是机械装配、机床调试、工装定点的核心基准装备，其加工质量直接取决于材质选择的合理性与结构设计的科学性。的材质搭配科学的箱式结构，能提升平台的刚性、耐磨性与精度稳定性，适配多类工业场景需求。
###一、核心技术要点一：材质选择，筑牢平台性能根基
材质是箱式T型槽平台实现承重、抗振、精度稳定的基础，需结合使用场景、精度要求与承载需求科学选型，遵循GB/T22095-2008行业标准，点关注以下两点：
1.主流材质选型与适配场景：工业领域优先选
用HT200-HT300灰铸铁，其组织致密、韧性适中，抗拉强度符合行业标准，工作面硬度可控制在HB170-240之间，适配普通精度、中轻载的机械装配、工装定点场景，是目前应用较广泛的材质；高精度、重型场景可选用QT600球墨铸铁，其抗拉强度更高、抗振性更优，能适配百吨级重载与高频振动工况，如风电设备测试、重型工程机械总装等场景。
2.材质选择关键考量：需排查材质内部砂孔、气孔等问题，确保材质均匀性；同时结合时效处理工艺，无论是灰铸铁还是球墨铸铁，均需经过人工退火与自然时效双重处理，去掉铸造残余应力，防止后期使用中变形，保障精度稳定性。
###二、核心技术要点二：结构设计，兼顾刚性与精度适配
箱式T型槽平台的结构设计核心是“刚性充足、受力均匀、精度可控”，点围绕箱式主体、筋板布局与T型槽设计三大方面考量，贴合实用需求：
1.箱式主体设计：采用封闭箱式结构，相较于普通筋板式平台，刚性更强、抗变形能力更优，可分散重载压力，减少局部受力集中导致的凹陷；主体壁厚需均匀过渡，避免冷不均产生应力，台面厚度根据规格适配，大型平台台面厚度不低于80mm，确保整体稳定性。
2.筋板布局设计：内部采用十字交叉加密筋板结构，筋板厚度为台面厚度的1/2-2/3，间距控制在合理范围，小型平台间距可适当放宽，大型、重型平台需加密筋板，进一步强化整体刚性，减少重载、振动带来的变形影响，同时预留吊装孔，方便安全搬运。
3.T型槽设计：需符合GB/T158-1996标准，根据装夹需求确定槽宽、槽距规格，常见槽宽16-36mm，槽间距80-250mm，槽口做倒角或倒圆处理，避免应力集中与磕碰损伤；T型槽需与台面垂直，槽宽、槽距公差控制在合理范围，确保T型螺栓滑动顺畅，适配工装定点需求，同时避免槽间材料过薄影响平台强度。
###三、材质与结构的适配原则及实操注意
1.适配原则：轻载、普通精度场景，选用HT200-HT250灰铸铁+常规箱式结构；重载、高精度场景，选用QT600球墨铸铁+加密筋板箱式结构，确保材质性能与结构刚性匹配，避免资源浪费或性能不足。
2.实操注意：加工过程中，需控制材质熔炼温度与浇铸速度，保障箱式结构成型规整；结构加工后，需同步检测平面度与T型槽精度，确保符合对应等级标准，0级精度平面度误差≤0.05mm/m；成品需进行林化、喷漆防护，提升耐锈蚀能力，延长使用寿命。
综上，箱式T型槽平台的加工核心，在于材质选择与结构设计的科学适配。遵循适配场景、严控材质质量、优化结构细节，才能打造出精度稳定、刚性充足、耐用性强的产品。
