按需定制铸铁地轨/地梁 多段拼接精度高

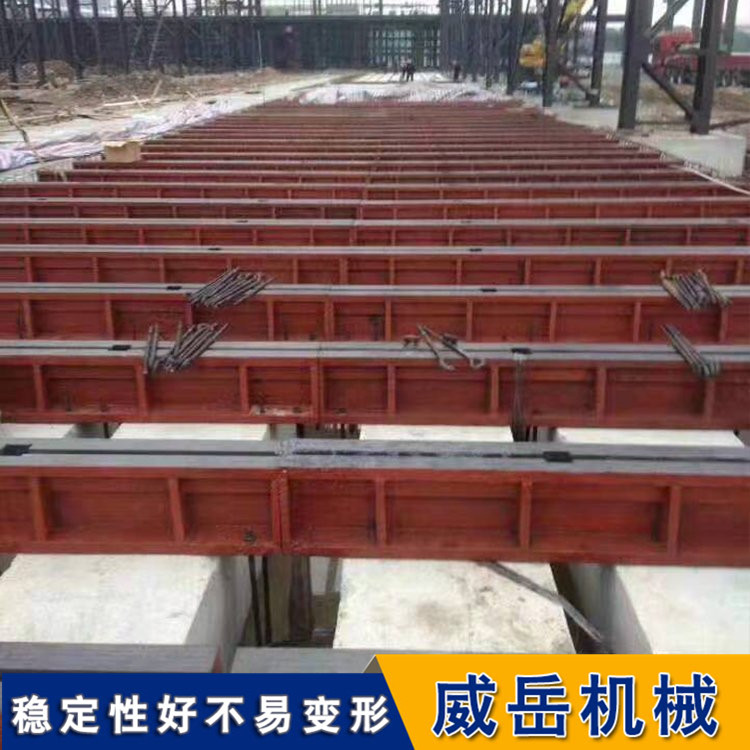

T型槽地轨，也叫地梁、地槽铁，是工业生产中一种非常实用的基础工装构件。它的核心作用是为大型设备的装配、试验、焊接和检验提供一个灵活、可扩展且高精度的承载平台。

为了更清晰地了解它，从基础结构、核心优势、规格参数、安装要点和维护保养五个方面进行了梳理：

��️ 什么是T型槽地轨？

它本质上是一种条形铸铁平台，其比较显著的特征是工作面上加工有精和确的T型凹槽。这个T型槽是整个系统的关键，它可以让专用的T型螺栓头嵌入其中，从而轻松地固定、定位和调整各种设备或工件。

�� 核心优势：为什么选择它？

相比传统的整体式大型铸铁平台，T型槽地轨的优势很明显：

成本低，空间省：无需铸造整块巨大的平台，通过拼接即可满足需求，大大节省了材料和空间成本。

灵活可变，适应性强：你可以根据设备的实际支撑点，灵活地调整地轨的布局和位置。遇到超大型设备，还能把多根地轨拼接起来，形成一个巨大的承载平台，非常方便。

精度稳定，经久耐用：采用高强度铸铁（如HT200-300）制造，并经过严格的热处理和时效处理，能有效消除内应力，保证长期使用的精度稳定性。

�� 规格参数

T型槽地轨的规格非常灵活，支持按需定制。以下是一些常见的参数范围，常用材质

灰铸铁： HT200、HT250、HT300。性价比高，适用于常规负载。

球墨铸铁： QT500、QT600。耐磨性和抗变形能力更好，适用于重载或高冲击场合。

常见尺寸

长度： 1500mm 至 6000mm

宽度： 150mm 至 400mm

高度： 150mm 至 450mm

注：以上为常见范围，具体尺寸支持按需定制。

T型槽规格

槽宽： 18mm、22mm、24mm、28mm、36mm 等

注：需根据所用T型螺栓的规格进行匹配，以确保锁紧牢固。

 精度等级

等级： 0级、1级、2级

平面度参考： 比较高可达 0.1mm/m 以内

注：精度要求越高，等级越高（数字越小精度越高）。一般设备选用1级或2级即可。

�� 安装要点：打好基础是关键

正确的安装是保证地轨精度的前提，整个过程需要非常细致：

地基准备：必和须有坚固平整的混凝土地基，并提前规划好地轨的布局和地脚螺栓的位置。

就位与初调：将地轨吊装到预定位置，初步调整好中和心线和大致高度。

精和密调平：这是比较关键的步骤。使用高精度水平仪，从一根基准轨开始，反复调整垫铁或地锚器，使其水平度和直线度达标。单根地轨水平偏差通常要求每米不超过1mm，多根轨道的平行度偏差应小于2mm。

固定与灌浆：精度达标后，用规定扭矩拧紧地脚螺栓，然后用无收缩灌浆料填充地轨底部与地基之间的空隙，使其成为一个稳固的整体。

✨ 日常维护

想让地轨多用几年，日常的简单维护就能做到：

保持清洁：每次使用后，及时清理T型槽内的铁屑、油污等杂物，防止影响下次定位精度。

防锈保护：长期不用时，在工作面和T型槽上涂抹防锈油，并覆盖防锈纸，防止生锈。

定期校验：根据使用频率，每半年或一年对地轨的精度进行一次校验，发现偏差及时调整。
