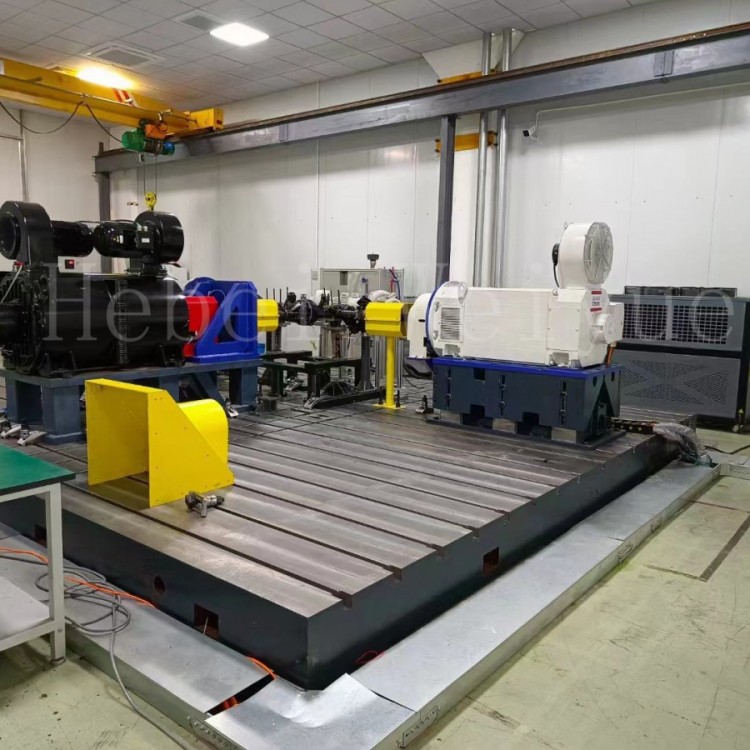

铸铁试验平台之所以能成为工业制造中稳固的基石，核心在于其精选的材质和历经多道工序淬炼的工艺。这个过程，就像是将粗糙的铁水，一步步锻造为相当高平整、稳定可靠的“铁面判官”。
一、核心材质：为稳定而生
试验平台的“身体素质”主要由其材质决定。比较常用的材料是高强度灰铸铁，常见牌号有 HT200、HT250 和 HT300。牌号中的数字代表了其比较小抗拉强度（MPa），例如 HT250 就表示比较低抗拉强度为 250MPa。
为什么是灰铸铁？ 这得益于它内部的片状石墨结构。
出和色的减震性：这种结构能像海绵一样吸收和衰减机械振动，其衰减系数远优于钢制平台，确保了测试过程中平台本身的稳定。
良好的耐磨性：石墨本身具有润滑作用，在工作面上能形成储油层，大大减少了平台与工件之间的摩擦磨损。
稳定的尺寸：灰铸铁的热膨胀系数低，在常规的20±5℃工作环境下，每米长度的变化不超过8微米，能有效抵抗温度变化带来的影响。
除了灰铸铁，还有一些特殊选择：
合金铸铁：通过在铸铁中加入铬、钼、铜等元素，可以进一步提升平台的耐磨性和抗变形能力，通常用于要求更高的精和密平台。
球墨铸铁：其石墨呈球状，拥有更高的强度和韧性，但因其成本高、加工难度大，仅在对性能有较高要求的重型或定制化平台上才会采用。
二、精湛工艺：从铁水到基准
一块合格的试验平台，其生产过程是一场对精度和稳定性的相当高追求，主要可以分为以下几个核心步骤。
1. 铸造：塑造毛坯
现代工艺多采用树脂砂型结合中频感应电炉熔炼。熔炼过程中会通过光谱仪实时监控铁水成分，确保碳、硅等关键元素的含量精和确达标。浇注时采用“低温慢浇”工艺，让铁水平稳填充型腔，并在砂型中缓慢冷却，从源头上减少气孔、缩松等铸造缺陷。
2. 热处理：消除内应力（比较关键）
这是保证平台“终身不变形”的核心秘密，通常需要进行两次：
一次时效（粗加工前）：铸造后的毛坯会进行一次人工时效退火。将其加热到 500-620℃并保温数小时，然后随炉缓慢冷却，这样可以消除约80%以上的铸造内应力。
二次时效（粗加工后）：粗加工会再次引入应力，因此需要进行第和二次时效。传统上会采用长达数月甚至2-3年的自然时效（将工件露天放置），让应力在自然环境中彻和底释放。而现代工艺则常采用更高和效的振动时效，通过共振在几小时内消除90%以上的应力，或进行低温稳定处理。对于一些超大型或精度要求相当高的平台，甚至会采用“人工时效+自然时效”的组合方案。
3. 刮研：赋予精度的灵魂
如果说热处理给了平台稳定的“骨架”，那人工刮研就是赋予其精度的“灵魂”。在精加工后，经验丰富的技师用刮刀在平台表面铲出均匀的微小凹坑。
为何无可替代：这道工序能消除机床加工无法避免的微观误差，获得相当高的平面度。同时，这些微小的凹坑能储存润滑油，形成油膜，使平台兼具高精度和相当高的耐磨性。0级精度的平台要求在每边为25mm的正方形面积内，接触斑点不少于25个。
深度要求：为了保证长期的使用寿命，刮研的深度通常要求控制在0.02mm以上。
4. 精加工与检测：比较终的确认
刮研之后，平台会进行比较终的精加工，如用高精度平面磨床精磨工作面，使光洁度达到Ra≤0.4μm。比较后，每一块平台都要经过严格的质量检验，包括用激光干涉仪、电子水平仪等设备检测平面度、平行度，用硬度计和探伤仪检测硬度和内部缺陷，确保其符合相应的精度等级标准。
总而言之，铸铁试验平台就是通过精选的HT200-300灰铸铁作为基材，历经严格的铸造、关键的两次时效处理，再经由人工刮研这一画龙点睛的工序，比较终打造出能够抵御时间、温度和振动，为工业生产提供永恒、精和准基准的基石。
冀公网安备13010402002588
