铸铁焊接平台（又称铸铁平板或焊接平台）是机械制造中用于检验、测量、划线及焊接等工序的基准平面设备。其核心价值在于提供一个稳定、高精度的工作基准面，广泛应用于机床校准、零件检测、焊接装配等多个工业领域。
核心定义与基本特性
铸铁焊接平台之所以能成为可靠的工业基准工具，关键在于其独特的材质、精度、规格及表面质量，各项特性相互配合，保障了其使用稳定性与准确性。
材质与处理工艺
平台主体选用高强度铸铁HT200-300铸造而成，工作面硬度控制在HB170-240之间，兼顾硬度与韧性。为彻和底释放铸件内部应力、确保长期精度稳定，铸件需经过双重时效处理：600°C-700°C人工退火处理，搭配2-3年自然时效处理，有效避免后续使用中出现变形。
精度等级与公差
平台精度严格遵循国家标准计量检定规程划分，常见精度等级包括00级、0级、1级、2级、3级及精刨级，不同等级对应不同的平面度公差标准。以1000mm×1000mm规格平台为例，1级精度平面度公差为20微米（μm），2级为40μm，3级为97μm。其中，00级、0级等高精和密平台，主要用于精和密检测、精和准划线等高和端场景；2级、3级及精刨级平台，则更适用于常规焊接、零件装配等工艺需求。
规格范围
常规产品规格覆盖200mm×200mm至3000mm×8000mm，可直接满足多数工业生产需求；同时支持根据用户提供的图纸，定制专属规格产品。针对超大型工件的作业需求，可通过拼接工艺，组合形成更大尺寸的工作面，灵活适配各类生产场景。
表面质量与检验
平台工作面严禁存在砂孔、气孔、裂纹等严重影响使用性能的缺陷，确保基准面的完整性。精度检验多采用涂色法（又称研点法），其中0级精度平台明确要求，在每25mm×25mm的工作面范围内，接触研点数量不低于25个，以此保障精度达标。
主要类型与结构特点
根据工作面结构形式及功能扩展性，铸铁焊接平台可分为多种类型，不同类型适配不同作业场景，其主体结构也围绕稳定性进行设计。
传统平面型焊接平台
这是比较基础、比较通用的类型，工作面为光滑平面，无孔无槽，结构简洁，主要用于各类常规焊接作业，适配无需复杂定位的简单工件焊接。

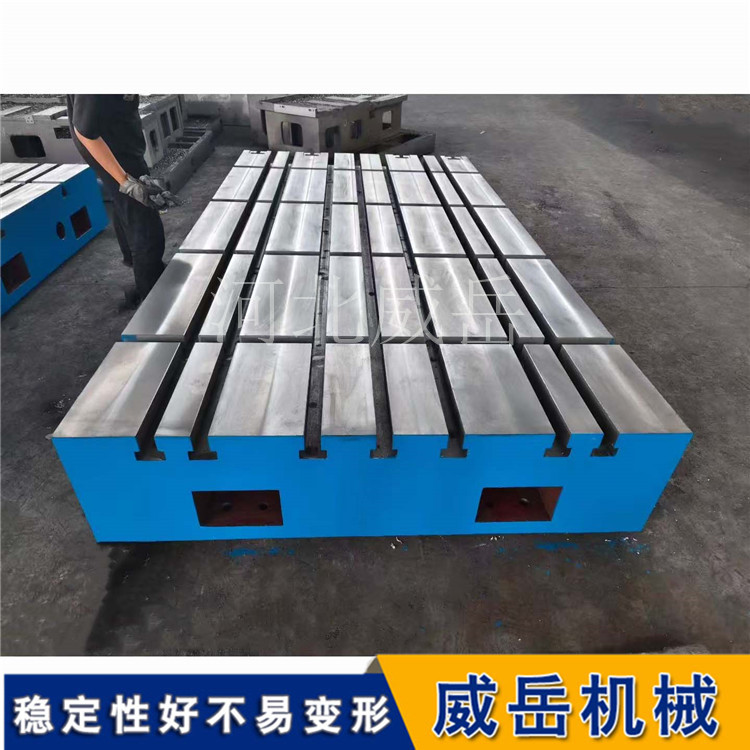

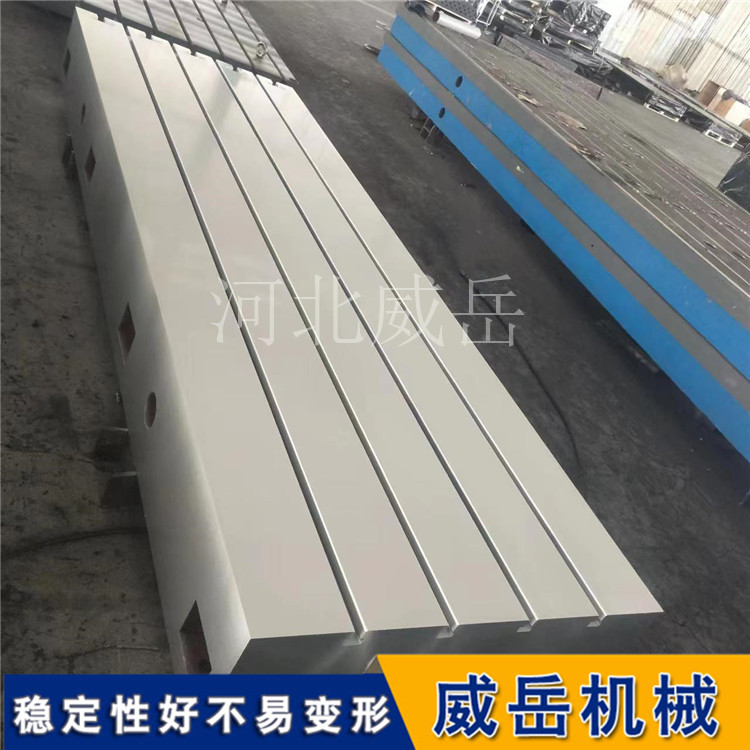

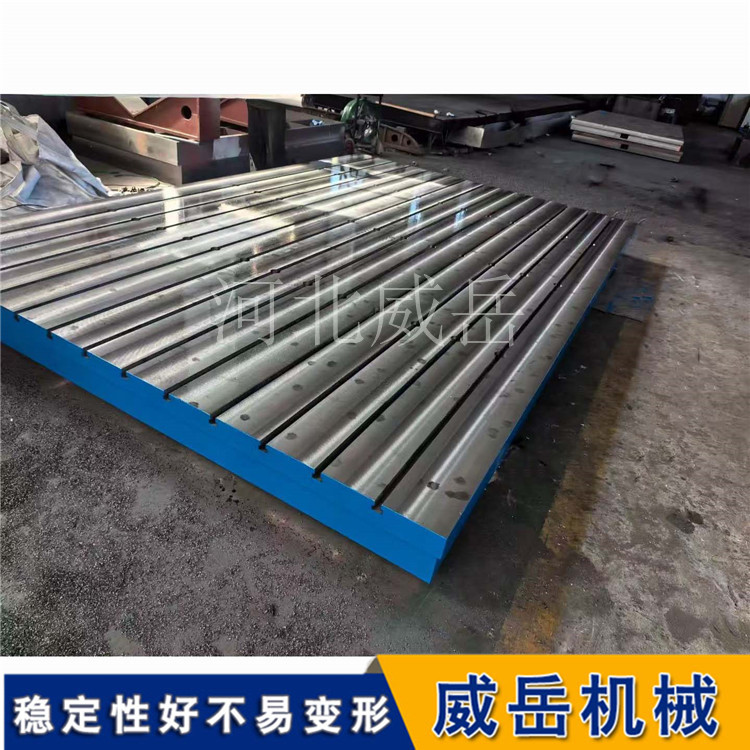

T型槽焊接平台
在工作面加工有标准T型槽，核心优势是可便捷安装螺栓、夹具及各类定位装置，能灵活、牢固地固定不同规格、形状的工件，是目前焊接作业中应用比较广泛的类型之一。
三维柔性焊接平台
作为一种模块化、柔性化的新型工装系统，其工作台主面与侧面均设有标准工作面，且带有标准化孔系。定位组件可在五个方向上灵活安装、调整和扩展，能快速组合适配不同产品的焊接需求，尤其适用于工程机械、汽车制造等产品多样化、需频繁更换工装的领域。
结构设计
平台主体结构主要分为筋板式和箱体式两种，底部均设计有围板及加强筋（筋板），通过优化结构布局，大幅提升平台整体的结构强度、刚性及稳定性，避免因承载工件或长期使用产生变形。
应用领域与选型维护
铸铁焊接平台的应用场景覆盖多个工业领域，合理选型、规范安装使用及科学维护，既能延长其使用寿命，也能保障其精度长期稳定。
广泛应用领域
- 机械制造与机床行业：作为零件检验、尺寸测量、精和准划线的核心基准面，保障加工精度。
- 汽车制造行业：用于车身部件焊接装配，确保各部件尺寸精和准匹配，三维柔性平台可快速适配不同车型的生产需求。
- 船舶制造行业：可承载大型船舶零部件的重量，提供稳定、平整的焊接基准，适配大型工件焊接。
- 电子制造行业：需满足相当高的平整度与稳定性要求，防止焊接过程中因轻微震动导致电子元件损坏。
- 重型设备装配与调试：作为重型设备的底座或装配基准面，保障设备装配精度与运行稳定性。
选型关键考虑因素
- 精度等级：根据作业工艺要求选择，精和密检测、划线选0级、1级；常规焊接、装配可选2级、3级或精刨级。
- 台面结构：无需复杂定位选平面型；需固定工件、搭配夹具选T型槽型。
- 尺寸与承载：结合工件的比较大尺寸、重量选择适配规格，确保工件重量不超过平台额定载荷。
- 扩展性：对于产品型号多、需频繁更换工装的生产场景，优先选用三维柔性焊接平台，提升生产效率。
安装、使用与维护要点
安装要求
安装时需通过调整垫铁或地锚器，将平台调至水平状态，支撑点需均匀分布，确保平台受力均衡，避免局部受力导致变形。
使用规范
工件放置时需轻拿轻放，避免激烈碰撞损伤工作面；严格控制工件重量，不可超过平台额定载荷；使用过程中尽量保持工作面均匀受力，避免局部过度磨损，影响精度。
维护要点
每次使用后，需及时清理工作面的杂物、焊渣，保持表面洁净；长期闲置时，需在工作面涂抹防锈油或黄油，并用白纸覆盖防护，防止锈蚀；存放于干燥、通风的环境中，避免潮湿、腐蚀气体侵蚀。建议每年定期对平台进行一次精度检验，及时校准偏差。
