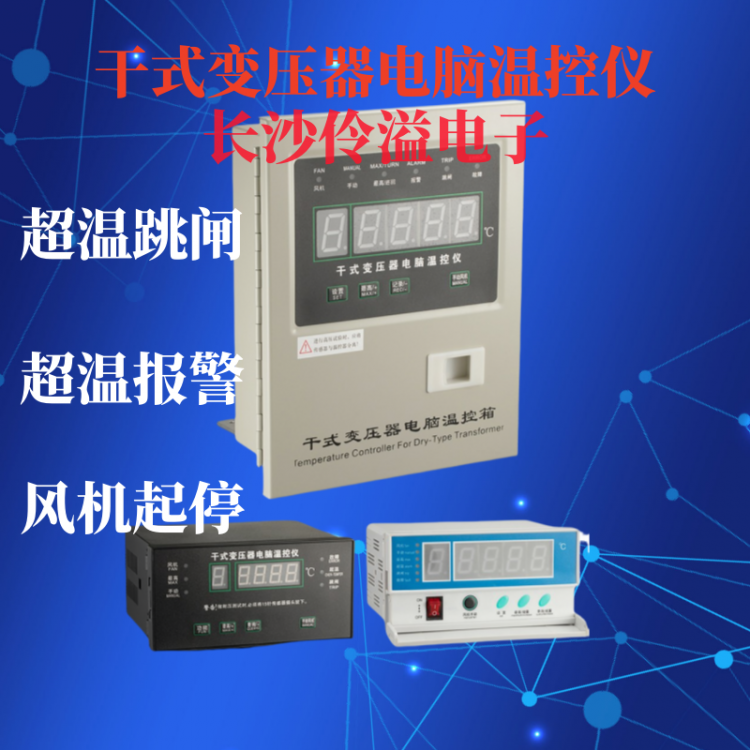

干式变压器温度控制器BWD-3K260

长沙伶溢电子BWD-3K260干式变压器温度控制器使用说明书

一、产品概述

BWD-3K260系列干式变压器温度控制器是长沙伶溢电子专为大型风冷干式电力变压器设计的智能温度监测与控制系统。该产品通过预埋的三相Pt100铂热电阻实时监测变压器绕组温度，采用德国RISC单片机技术实现自动控制风机启停、超温报警及超高温跳闸保护，确保变压器安全运行。设备集成“黑匣子”功能，可记录断电前绕组温度及工作状态，为故障分析提供数据支持。

二、安全警告

·         ‌危险电压‌：设备内部存在220VAC电源，非专业人员严禁操作，避免触电或设备损坏风险。

·         ‌操作前准备‌：确认电气连接牢固，禁止接触带电部件，端子2、3、12、14严禁短路。

·         ‌环境要求‌：工作环境温度-10℃～+55℃，湿度5%～95%，大气压60～160kPa。

·         ‌特殊警示‌：若产品为定制型号，以实际外接线图为准，避免因配置差异导致误操作。

三、技术参数

·         ‌测量范围‌：-30.0℃～200.0℃。

·         ‌精度‌：±1℃（测量与控制精度一致）。

·         ‌分辨率‌：0.1℃。

·         ‌功耗‌：<8VA（典型值5VA）。

·         ‌尺寸与重量‌：154×77mm（面板尺寸），重量<1kg。

·         ‌传感器‌：Pt100铂热电阻，抗干扰性能符合JB/T7631标准。

·         ‌通讯接口‌：支持RS485通讯（可扩展至4-20mA电流输出，需参考专用说明书）。

·         ‌触点容量‌：

o    风机控制：AC220V/7A（三相）或AC220V/21A（单相有源风机）。

o    超温报警：AC220V/7A。

o    超温跳闸：AC220V/7A。

四、功能与操作指南

1. 按键功能

·         ‌设置键（SET）‌：

o    正常状态：进入参数设置模式。

o    设置模式：保存参数并切换至下一项。

o    “黑匣子”检查：退出记录状态。

·         ‌移位/风机键（←/FAN）‌：

o    正常状态：手动启停风机。

o    设置模式：调整闪烁位数值。

·         ‌增加/巡回键（↑/巡回）‌：

o    正常状态：切换最高/巡回温度显示。

o    设置模式：递增闪烁位数值。

·         ‌记录键（REC）‌：

o    正常状态：进入“黑匣子”记录检查。

o    连续按压：依次显示历史数据并返回正常状态。

2. 温度阈值设置

·         ‌风机控制‌：

o    启动温度（T2）：100℃（可调范围60-110℃）。

o    关闭温度（T1）：80℃（可调范围50-100℃）。

o    回差：T2-T1≥4℃，避免频繁启停。

·         ‌保护阈值‌：

o    超温报警（T3）：130℃（可调范围75-165℃）。

o    高温跳闸（T4）：150℃（可调范围90-170℃），需满足T4>T3>T2>T1+4。

3. 显示与报警

·         ‌巡回显示‌：自动切换A、B、C三相温度。

·         ‌报警指示‌：

o    超温：蜂鸣器报警，“故障”端子输出信号。

o    传感器故障：显示“HL”并报警。

·         ‌模拟输入‌：功能检测时模拟温度输入，超跳闸阈值仅亮指示灯不动作。

4. 自动恢复机制

·         操作后20秒无动作，自动返回正常状态。

五、安装与维护

1. 安装步骤

·         ‌开孔尺寸‌：152×76mm（宽×高），适配标准面板。

·         ‌接线‌：

o    通过DB9接口连接传感器，确保极性正确。

o    RS485通讯线需屏蔽处理，避免干扰。

·         ‌传感器安装‌：

1.    打开传感器夹件，调整引线长度至变压器低压侧。

2.    将测温电阻及引线穿过传感器槽，固定至变压器上夹件。

3.    连接传感器插座，拧紧接头。

2. 维护提示

·         定期检查“黑匣子”记录，验证传感器连接可靠性。

·         避免在强电磁干扰环境中使用，通讯线缆需独立敷设。

六、注意事项

·         ‌型号差异‌：

o    BWD-3K260A：基础功能（温度显示、风机控制、报警）。

o    BWD-3K260C：增加RS485通讯。

o    BWD-3K260D：集成4-20mA电流输出。

·         ‌保修与支持‌：联系长沙伶溢电子获取专用通讯说明书或技术协助。

·         ‌特殊配置‌：定制型号需以实际外接线图为准，操作前确认设备配置。

七、通讯协议（RS485接口）

·         ‌通讯方式‌：异步半双工，RS485标准。

·         ‌数据格式‌：1位起始位、8位数据位、1位停止位、无校验。

·         ‌波特率‌：9600bps（可定制）。

·         ‌地址范围‌：1-247（0为广播地址）。

·         ‌数据帧结构‌：

o    地址码（1字节）+功能码（1字节）+数据区（N字节）+CRC校验（2字节）。

·         ‌功能码‌：

o    0x03：读数据寄存器（返回温度值）。

o    0x06：写单个寄存器（设置参数）。

·         ‌CRC校验‌：多项式CRC-16（Modbus标准）。

·         ‌响应时间‌：通讯请求后响应时间≤100ms。

八、操作示例

1.    ‌设置温度阈值‌：

o    长按SET键进入设置模式，通过←/↑键调整T2、T1、T3、T4值，再按SET键保存。

2.    ‌查看“黑匣子”记录‌：

o    按REC键进入记录状态，连续按压依次显示历史数据，20秒无操作自动返回。

3.    ‌手动控制风机‌：

o    在正常状态下，按FAN键启停风机。

九、故障处理

·         ‌传感器故障（HL）‌：检查传感器连接及引线完整性。

·         ‌通讯异常‌：验证RS485接线及终端电阻（120Ω）。

·         ‌参数丢失‌：重新设置阈值并保存。

十、保修与支持

·         联系13187079566长沙伶溢电子技术部获取专用通讯说明书或技术协助
