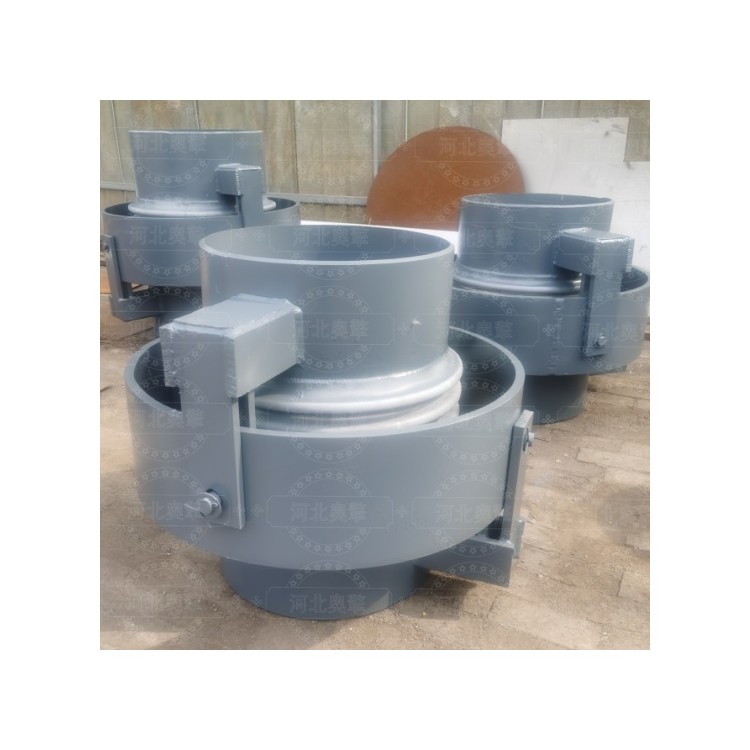

万向铰链型金属补偿器a多维角向补偿核电站管道奥擎

专为复杂管道系统设计的位移补偿解决方案，通过万向铰链结构实现多维度位移吸收，有效解决管道因热胀冷缩、设备振动或安装误差导致的应力集中问题。产品采用奥氏体不锈钢（304/316L）波纹管核心，兼具耐腐蚀性与结构强度，工作温度范围覆盖-196℃至550℃，压力等级达0.1MPa-2.5MPa，适用于高温蒸汽、化工介质等严苛环境。

‌核心优势‌：

‌三维位移补偿‌：通过万向环与十字销轴铰链结构，可同步吸收任意平面内的横向、角向及轴向位移（角向补偿量±4°-±9°），消除管道错位导致的泄漏风险，尤其适合Z形、L形或立体管系布局。

‌无推力设计‌：铰链结构独立承受内压推力，避免将载荷传递至管道支架，简化支撑系统，降低工程成本30%以上。

‌长寿命与可靠性‌：不锈钢材质耐高温氧化及弱酸弱碱侵蚀，减少维护频率；模块化铰链组件支持局部更换，延长设备整体使用寿命。

‌安装便捷性‌：法兰或接管连接方式适配DN100-DN6000通径管道，配合导向支座系统，确保在弯头、设备接口等复杂位置快速定位，安装效率提升50%。

‌应用场景‌：

‌热力管网‌：集中供热、蒸汽管道，补偿长距离直管段的热位移与振动。

‌化工与能源‌：石油化工、电力行业的高温高压介质输送，如反应器出口管道。

‌城市基础设施‌：地铁、隧道等地下管廊的通风与排水系统，适应地基沉降或设备振动。

‌设计亮点‌：

结构紧凑，通过有限元分析优化波纹管几何参数，确保在动态位移中应力分布均匀。

可选配传感器接口，实时监测位移量与压力变化，实现预防性维护。
