惟妙惟肖的铸铁试验平台铸造时公差范围的要求

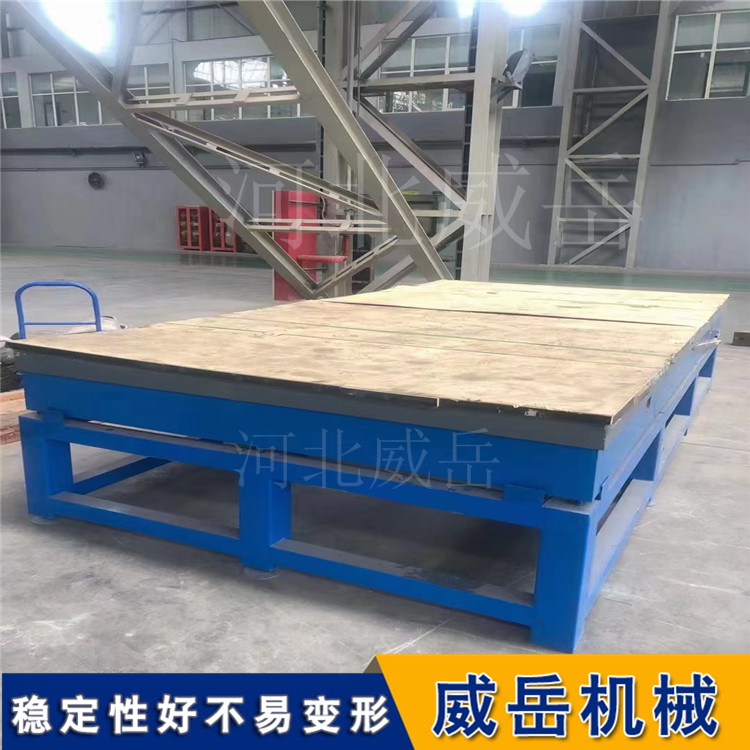

铸铁试验平台作为细致测量、试验工装及工件调试的核心基础装备，其铸造公差直接决定了后续加工精度、使用稳定性及测量可靠性。“惟妙惟肖”的铸造效果不仅体现在外观成型的规整度，更核心在于关键尺寸、形位及表面质量的公差控制符合使用场景需求。以下从尺寸公差、形位公差、表面粗糙度公差及特殊部位公差四个维度，详细阐述其铸造时的核心公差要求，并明确公差控制的关键影响因素。
一、尺寸公差：铸造精度的基础保障
尺寸公差是指铸造后平台各关键部位实际尺寸与设计公称尺寸的允许变动范围，需结合平台规格、材质特性（通常为HT200-HT300灰铸铁）及后续机械加工余量综合确定，核心依据为《GB/T 6414-2017 铸件 尺寸公差、几何公差与重量公差》中灰铸铁铸件的公差等级要求，具体分类如下：
1. 基本外形尺寸公差
平台的长度、宽度、高度等整体外形尺寸，其公差等级需根据平台规格划分：
- 小型平台（≤1000mm×800mm）：公差等级控制在CT8-CT9级。例如长度1000mm的平台，允许公差为±1.5mm-±2.0mm；高度200mm的平台，允许公差为±1.0mm-±1.2mm，确保后续加工时保留均匀的铣削余量（通常为3-5mm/面）。
- 中型平台（1000mm×800mm-2000mm×1500mm）：公差等级为CT9-CT10级。以1500mm×1200mm规格为例，长度允许公差±2.0mm-±2.5mm，宽度±1.8mm-±2.2mm，高度±1.2mm-±1.5mm，平衡铸造成型难度与加工经济性。
- 大型平台（＞2000mm×1500mm）：因铸造过程中散热不均、收缩变形更显著，公差等级放宽至CT10-CT11级。如2500mm×2000mm平台，长度允许公差±2.5mm-±3.0mm，宽度±2.2mm-±2.8mm，高度±1.5mm-±2.0mm，同时需在铸造时设置预变形补偿量。http://www.chinaweiyue.com/
2. 关键功能尺寸公差
针对平台上的T型槽、定位孔、安装孔等功能结构，因直接影响工装定位精度，公差等级需提升1-2级：
- T型槽相关尺寸：槽宽、槽深尺寸公差控制在CT7-CT8级。例如常用的18mm宽T型槽，槽宽允许公差±0.8mm-±1.0mm，槽深（如50mm）允许公差±0.6mm-±0.8mm，确保T型螺栓与槽体的配合间隙控制在0.15-0.3mm范围内。
- 定位孔/安装孔尺寸：孔径公差采用CT7级，如φ20mm安装孔，允许公差±0.5mm-±0.6mm；孔距公差根据孔间距离确定，间距≤500mm时为±0.3mm，间距500-1000mm时为±0.5mm，避免因孔位偏差导致安装错位。
二、形位公差：使用稳定性的核心指标
形位公差涵盖形状公差与位置公差，直接影响平台工作面的平面度、各结构的相对位置精度，是试验测量数据准确的关键，需符合《GB/T 1184-1996 形状和位置公差 未注公差值》及行业专用规范：
1. 形状公差核心要求
- 工作面平面度：作为平台关键的形状公差指标，需根据平台精度等级（0级、1级、2级、3级）划分，铸造阶段需为后续磨削加工预留0.2-0.5mm余量，同时控制铸造原始平面度：0级平台铸造平面度≤5mm/m²，1级≤8mm/m²，2级≤12mm/m²，3级≤15mm/m²，避免因原始变形过大导致加工后应力释放不均。
- 侧面直线度与垂直度：侧面直线度公差≤0.8mm/m（CT8级），确保侧面铣削后可作为辅助定位基准；工作面与侧面的垂直度公差≤1mm/m（相对于工作面主旨轴线），防止平台安装时出现倾斜。
- 壁厚均匀度公差：平台筋板与面板、底板的壁厚差需控制在±10%以内。例如设计壁厚20mm的筋板，实际铸造壁厚需在18-22mm之间，避免壁厚不均导致铸造过程中产生缩孔、裂纹等缺陷。
2. 位置公差核心要求
- T型槽与工作面平行度：平行度公差≤0.5mm/m，确保T型槽内安装的工装与工作面保持平行，避免测量时出现基准偏差。
- 安装孔与工作面垂直度：垂直度公差≤0.3mm/100mm，保证螺栓安装后平台可平稳固定，减少振动对试验精度的影响。
- 筋板与面板、底板位置度：筋板主旨轴线与面板、底板的位置偏差≤2mm，确保筋板均匀承受载荷，提升平台整体刚性。
三、表面粗糙度公差：外观与加工适配要求
铸造表面粗糙度（Ra）不仅影响平台外观的“惟妙惟肖”，更关系到后续加工时刀具磨损、加工效率及表面质量，不同部位要求差异显著：

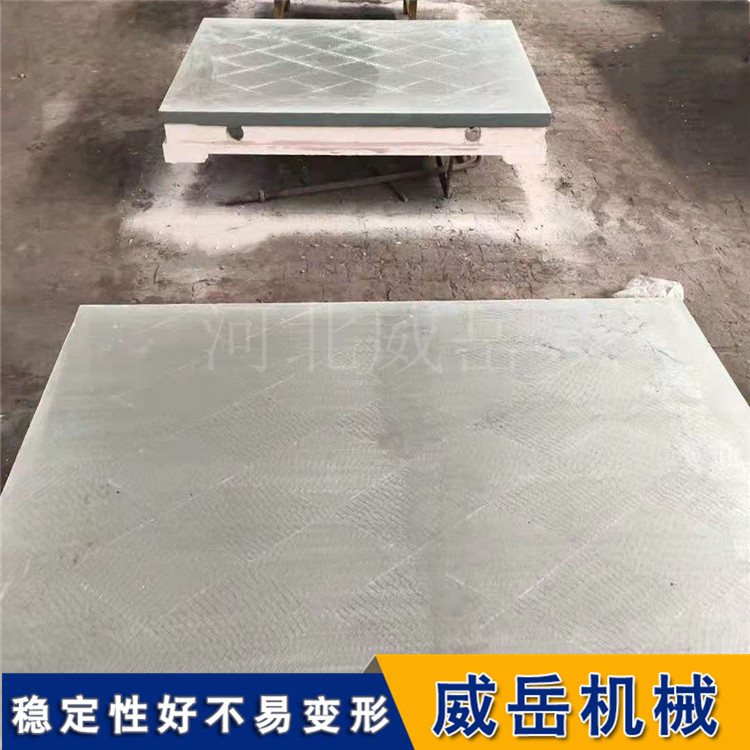

- 工作面：铸造原始表面粗糙度需控制在Ra12.5-Ra25μm，表面不得有明显的砂眼、气孔、粘砂等缺陷（单个砂眼直径≤3mm，每平方米数量≤3个），为后续粗磨、精磨提供良好基础，结果加工后0级平台Ra≤0.8μm，1级Ra≤1.6μm。http://www.chinaweiyue.com/
- 侧面及非工作面：表面粗糙度允许放宽至Ra25-Ra50μm，可存在轻微的铸造痕迹，但不得有影响外观的明显凹陷或凸起；若侧面需作为辅助定位面，粗糙度需提升至Ra12.5-Ra25μm。
- T型槽、孔类结构内表面：铸造粗糙度控制在Ra25-Ra6.3μm，避免因表面过于粗糙导致后续镗孔、铣槽时刀具崩损，同时减少毛刺清理工作量。
四、特殊部位公差：个性化场景适配
针对有特殊使用需求的铸铁试验平台，需额外明确专项公差要求：
- 耐高温试验平台：因需承受温度变化，铸造时需控制铸件的线收缩率公差±0.2%，避免高温使用时出现尺寸漂移；工作面热变形公差≤0.1mm/m（在200℃恒温下）。
- 重载试验平台（承载＞50kN）：筋板与面板的连接部位需采用圆角过渡，圆角半径公差±0.5mm；底板支撑面的平面度公差≤1.2mm/m，确保载荷均匀分布。
- 拼接式大型平台：单块拼接单元的长度、宽度公差需提升至CT8级，拼接面的平面度公差≤0.3mm/m，相邻单元的拼接间隙≤0.1mm，保证拼接后整体精度。
五、公差控制的关键影响因素
要实现上述公差要求，需从铸造工艺全流程把控：
1. 模具精度：采用数控加工的砂型模具，模具尺寸公差需比铸件公差高1-2级（如铸件CT8级，模具为CT6-CT7级），模具表面粗糙度Ra6.3-Ra12.5μm，减少铸件表面复制误差。
2. 浇注工艺：控制浇注温度（HT200灰铸铁为1380-1420℃），温度波动≤±20℃；采用底注式浇注系统，确保金属液充型平稳，减少缩孔、气孔缺陷。
3. 冷却与时效：采用阶梯式冷却工艺，铸件从浇注温度冷却至200℃的时间≥48小时；铸件清理后需进行自然时效（≥6个月）或人工时效（200-250℃保温8-12小时），释放铸造应力，稳定尺寸公差。
总结：铸铁试验平台的铸造公差需遵循“关键部位从严、非关键部位适度放宽”的原则，以尺寸公差为基础、形位公差为核心、表面粗糙度为辅助，结合平台规格、精度等级及使用场景个性化调整，同时通过模具精度控制、浇注工艺优化及时效处理等手段，确保公差满足后续加工及使用需求，实现“惟妙惟肖”的铸造质量。
