高温金属波纹管补偿器c

高温金属波纹管补偿器是一种专为高温管道系统设计的柔性连接装置，主要用于补偿因温度变化引起的管道轴向、横向或角向位移，同时吸收振动、降低噪声，并防止管道应力集中导致的设备损坏。其核心功能包括：

‌温度补偿‌：通过波纹管的弹性变形吸收热胀冷缩产生的位移，避免管道开裂或泄漏。

‌减振降噪‌：在高温流体输送中，有效缓解机械振动和流体冲击，提升系统稳定性。

‌多向位移适应‌：支持轴向、横向及角向位移的补偿，适用于复杂管道布局。

‌密封与连接‌：提供可靠的密封性能，确保高温介质无泄漏输送。

2. ‌产品特点‌

‌耐高温性能‌：采用不锈钢（如310S、309S）或耐蚀合金材料，工作温度范围覆盖-235℃至+450℃，部分型号可扩展至1300℃（需特殊设计）。

‌耐压与耐腐蚀‌：最高承压达32MPa，且具备优良的耐蚀性，适用于腐蚀性介质环境。

‌柔性连接‌：波纹管结构赋予其优异的柔韧性和抗疲劳性，可适应管道动态变形。

‌轻量化设计‌：相比传统补偿器，质量更轻，便于安装和维护。

‌长寿命‌：疲劳寿命可达2000次循环，确保长期可靠运行。

3. ‌结构组成‌

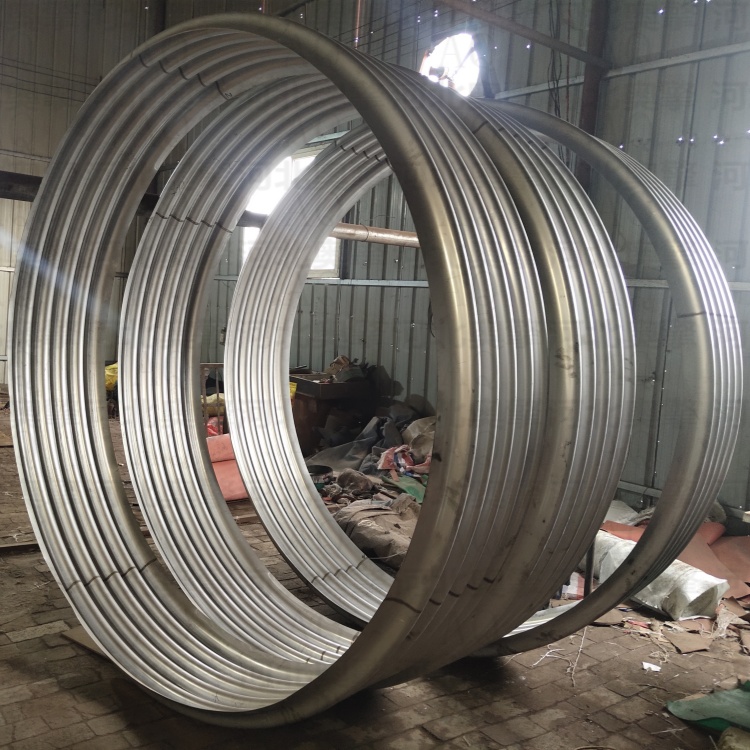

‌波纹管‌：核心弹性元件，采用螺旋形或环形设计。螺旋形波纹管通过螺旋升角连接波纹，适用于长距离补偿；环形波纹管由圆环串联而成，弹性更好且刚度低。

‌连接件‌：包括法兰、接管、端管等，通常为碳钢材质，与波纹管通过焊接或法兰连接。

‌耐火层‌：针对1300℃以上高温环境，波纹管外层增设耐火材料，增强隔热性能。

‌辅助结构‌：如铰链、拉杆或万向节，用于定向位移补偿（如铰链型补偿器适用于单平面横向位移）。

4. ‌应用场景‌

‌工业领域‌：广泛应用于电力、化工、石油、冶金等行业的高温管道系统，如锅炉烟道、蒸汽管道、热力管网。

‌特殊环境‌：适用于存在振动、冲击或频繁温度波动的场景，如发电厂、炼油厂。

‌介质类型‌：可输送蒸汽、高温气体、腐蚀性流体等，确保介质安全传输。

5. ‌安装与使用注意事项‌

‌安装前检查‌：核对型号、规格及管道配置，确保符合设计要求。

‌方向与定位‌：内套筒补偿器需与介质流向一致；铰链型补偿器的铰链转动平面应与位移方向匹配。

‌冷紧处理‌：如需预变形（冷紧），辅助构件应在管路安装完成后拆除。

‌避免机械损伤‌：严禁通过变形补偿器调整管道安装误差，防止焊渣飞溅或外力损伤波纹管。

‌活动元件保护‌：确保补偿器活动部位不被外部构件卡死，维持正常位移能力。

‌限位装置设置‌：安装后及时调整限位装置，保障系统在环境变化下的补偿能力。
