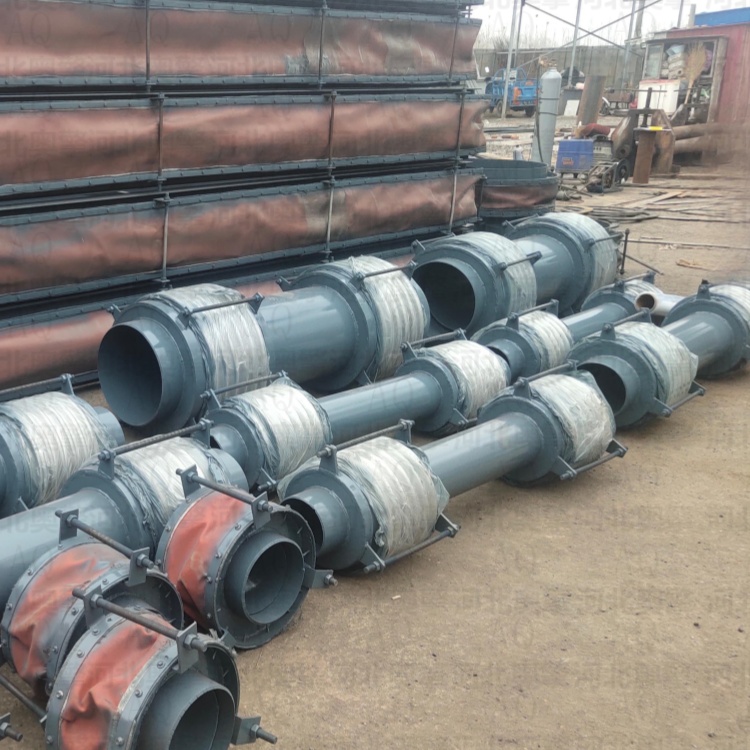

煤粉管道三维波纹管补偿器c

煤粉管道三维波纹管补偿器是一种专为煤粉输送系统设计的特种管道补偿装置，主要用于火力发电厂、化工及冶金行业的煤粉管道系统。其核心功能在于通过多向位移补偿能力，有效吸收管道因热胀冷缩、机械振动或设备沉降产生的复杂应力，确保煤粉输送系统的安全稳定运行。

1. 核心功能与工作原理

‌三维位移补偿‌：该补偿器可同时吸收轴向、横向及角向位移。轴向补偿针对管道长度方向的伸缩变形；横向补偿解决垂直于管道轴线的位移（如支架沉降）；角向补偿则适应管道连接处的偏转角度（通常≤4°），确保管道在三维空间中的自由膨胀。

‌工作原理‌：当管道受热或受力时，波纹管通过其弹性变形吸收位移。例如，在高温工况下，波纹管的波形设计（如U型或Ω型）通过弹性形变抵消热应力，避免管道破裂或泄漏。

2. 结构特点与材料选择

‌结构设计‌：采用多层一次液压成型工艺制造波纹管，增强承压能力和变形适应性。关键部件包括：

‌波纹管‌：通常由1Cr18Ni9Ti或SUS304不锈钢制成，具备耐高温和耐腐蚀特性，适用于60℃至450℃的工作环境。

‌接管与导流筒‌：采用低碳合金耐磨钢，提升焊接强度并抵抗煤粉颗粒的冲刷磨损，延长设备寿命。

‌限位拉杆‌：在运输阶段保护波纹管，安装后拆除以释放补偿功能，防止过度拉伸或压缩。

‌密封结构‌：通过专利设计的挡环和耐火纤维填充，优化气密性，防止煤粉泄漏，确保系统清洁。

‌耐磨与耐温设计‌：内衬耐磨材料（如陶瓷层或高铬合金）抵抗煤粉颗粒冲刷，外部波纹管采用不锈钢或特殊涂层，防腐蚀并适应高温环境。

3. 应用场景与优势

‌适用场景‌：广泛应用于100至600MW发电机组，处理煤粉、热风气固两相流体，流速范围15-30m/s，风压≤0.25MPa。典型应用包括锅炉燃烧器接口处的煤粉管道，需应对垂直位移200毫米以上和水平位移40毫米以上的复杂工况。

‌性能优势‌：

‌耐高温与防泄漏‌：在高温下保持稳定，通过密封结构防止煤粉泄漏，避免环境污染和设备损坏。

‌多向补偿能力‌：同时处理轴向、横向和角向位移，减少管道应力集中，降低维护成本。

‌安装与维护便捷‌：模块化设计简化安装流程，吊架系统简单，综合投资省，适合长期运行。

4. 安装与维护要点

‌安装方式‌：分为水平与垂直安装。水平安装时，通过横向挠曲吸收位移，需在冷紧状态安装（偏装），冷紧量根据入口处垂直位移ΔY调整；垂直安装则依赖伸缩与少量挠曲，通常需预拉伸。

‌维护规范‌：遵循DL/T 5204-2016《火力发电厂煤粉管道设计规程》，确保焊接质量（100%射线探伤）和预压缩量控制（总补偿量的30%-50%）。定期检测波纹管壁厚减薄量，保障设备耐久性。

5. 技术演进与行业影响

‌创新趋势‌：行业正推动有限元分析优化波形参数，提升补偿效率；开发耐高温合金材料（如Inconel625）扩展工作温度范围；集成传感器实现实时形变监测，增强系统智能化。

‌行业价值‌：该补偿器通过柔性化解刚性应力，显著降低煤粉泄漏风险，提升管道系统安全性，为发电机组提供可靠运行保障。
