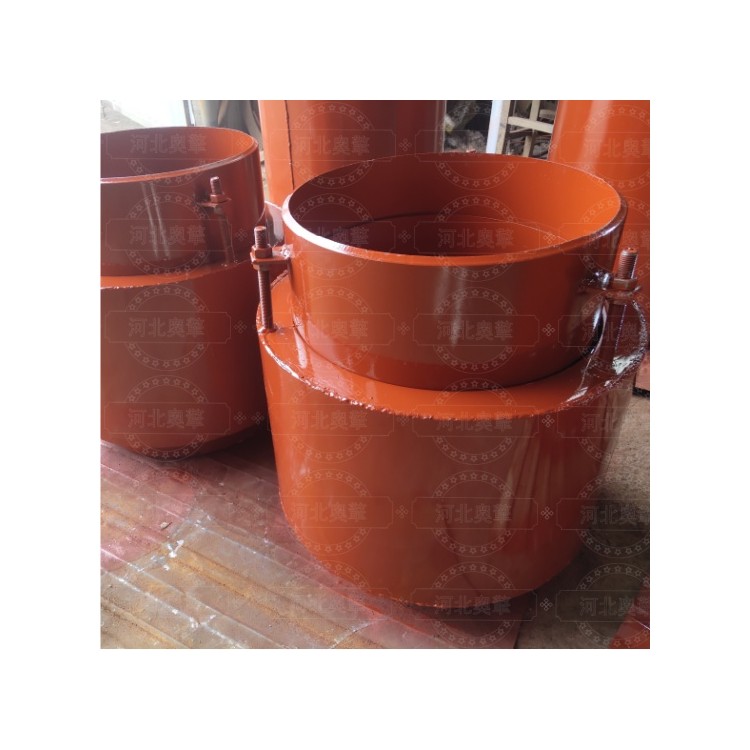

蒸汽管道直埋型金属膨胀节是一种专为地下蒸汽管道设计的补偿元件，用于吸收因热胀冷缩、土壤沉降或外部载荷引起的轴向、横向或角向位移。其核心功能是缓解管道应力，防止泄漏或结构损伤，同时适应地下环境的特殊要求。以下从结构、材料、性能和应用角度进行客观描述：
1. 结构与设计特点
直埋适应性：该膨胀节采用全埋式设计，外壳通常为碳钢或耐候钢，提供机械保护并抵抗土壤压力。内部波纹管（核心部件）通过弹性变形补偿位移，避免管道因温度变化产生应力集中。
密封与防护：外壳与波纹管间设有密封结构，防止地下水、土壤颗粒或腐蚀性介质侵入，确保内部组件在潮湿环境中稳定运行。
安装约束：设计时需严格遵循安装长度，不可利用其变形补偿施工误差，且运输固定装置在安装前不得拆除，以保证补偿功能准确实现。
2. 材料选择与耐腐蚀性
波纹管材质：通常选用奥氏体不锈钢（如304或316型号），因其在高温蒸汽环境中具备良好的耐氧化和耐蚀性。在强腐蚀性土壤（如高氯离子含量区域），可升级为哈氏合金C276或双相不锈钢，以抵抗点蚀和应力腐蚀开裂。
外壳材料：外壳多用碳钢，表面可能进行防腐处理（如涂层或阴极保护），以延长地下使用寿命。若介质腐蚀性强，可选用耐蚀合金钢，兼顾成本与耐久性。
局部腐蚀防护：针对应力腐蚀、点蚀等风险，材料选择需平衡强度与耐蚀性，并通过结构设计（如均衡环）优化应力分布，减少裂纹萌生概率。
3. 耐压与耐高温性能
耐压能力：设计压力范围覆盖中低压至高压场景（如0.25-1.6MPa），能承受蒸汽管道运行中的内部压力波动。波纹管在塑性范围内工作，通过加强环或均衡环增强波峰/波谷的耐压性，防止失稳或渗漏。
高温适应性：工作温度范围较宽（如-235℃至+450℃），适合蒸汽管道的高温工况。高温下材料需保持抗疲劳性和稳定性，避免热应力导致性能退化。
4. 应用优势与场景
应力缓解：通过弹性变形吸收位移，减少管道应力集中，降低泄漏风险，尤其适用于长距离直埋蒸汽管网。
环境适应性：在沿海或高湿度地区，密封设计有效隔离地下水，防止腐蚀介质渗透。例如，在氯离子富集土壤中，采用耐蚀合金可显著延长寿命。
经济与空间效率：相比地上安装，直埋设计节省地面空间，减少固定支架需求，适用于城市或受限区域。通过优化选型（如铰链式布局），可降低投资成本并简化维护。
5. 注意事项
安装规范：必须确保导流筒方向与介质流动一致，避免流动冲击损伤波纹管。对于铰链型膨胀节，转动平面需与位移平面匹配。
维护要点：定期检查密封完整性，防止土壤侵蚀外壳。在腐蚀高风险区域，可结合阴极保护技术进一步防护。
