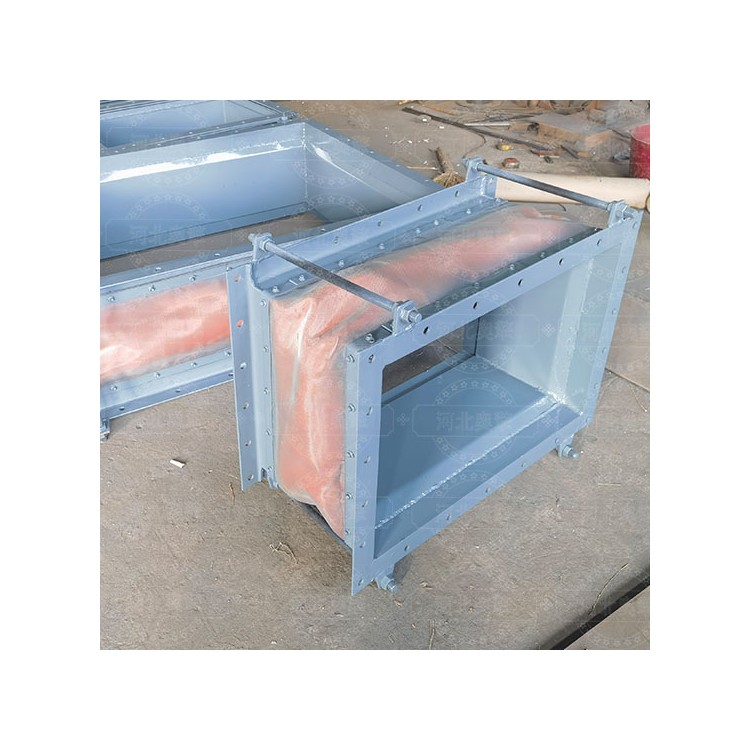

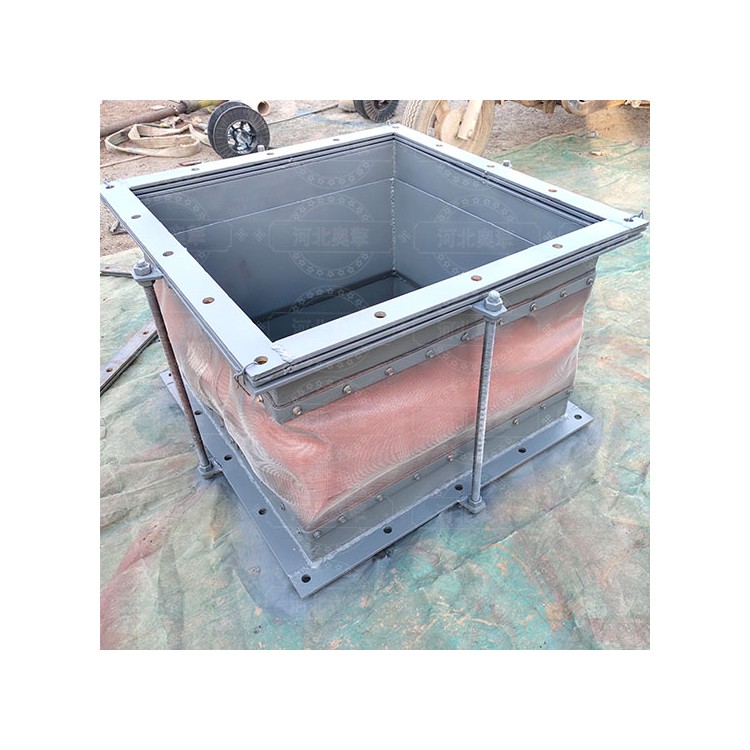

方形矩形a非金属补偿器纤维织物膨胀节

1. 功能特性

‌多向位移补偿‌：可吸收管道系统的轴向、横向及角向位移，适应热胀冷缩、机械振动或地基沉降引起的形变，降低管道应力。

‌消声减振‌：纤维织物层具备吸声与隔震特性，有效减少锅炉、风机等设备的运行噪声与振动传递。

‌密封与耐磨‌：通过多层复合结构（如硅橡胶蒙皮、不锈钢丝网内衬）实现气密性，防止煤粉、粉尘等颗粒介质泄漏，并抵抗磨损。

‌无反推力设计‌：纤维织物主体不传递刚性力，简化管道支座设计，减少支撑结构需求。

2. 结构组成

‌金属框架‌：矩形截面轮廓支架，通常采用Q235碳钢或不锈钢，确保结构刚度与耐温性。

‌非金属层‌：

‌蒙皮层‌：硅橡胶或氟橡胶复合玻璃纤维布，耐高温（-50℃~1000℃），密封气体与雨水。

‌隔热层‌：陶瓷纤维棉或玻璃纤维毡，提供保温与辅助密封。

‌内衬层‌：不锈钢丝网，阻挡介质杂质侵入并保护内部材料。

‌连接方式‌：法兰或内插焊接口，适配矩形管道系统。

3. 适用场景

‌典型应用‌：火力发电厂烟风道、煤粉输送系统、工业除尘设备，以及钢铁、水泥、石化行业的含尘气体管道。

‌环境条件‌：工作温度范围宽（-20℃~450℃，高温定制型可达800℃~1100℃），适应中低压工况（-20kPa~30kPa）。

4. 选型要点

‌位移量计算‌：需明确轴向补偿量（Xo）与横向补偿量（Yo），确保补偿器行程匹配系统位移需求。

‌温度与压力‌：根据介质温度选择耐温等级（如硅橡胶≤600℃，氟橡胶≤1200℃），压力等级需符合管道系统要求。

‌安装要求‌：

法兰连接时需对齐管道轴线，避免强制扭转或拉伸补偿器以调整安装误差。

靠近位移源（如设备接口）布置，减少管道整体应力。

垂直安装时需结合导向支架控制位移方向。
