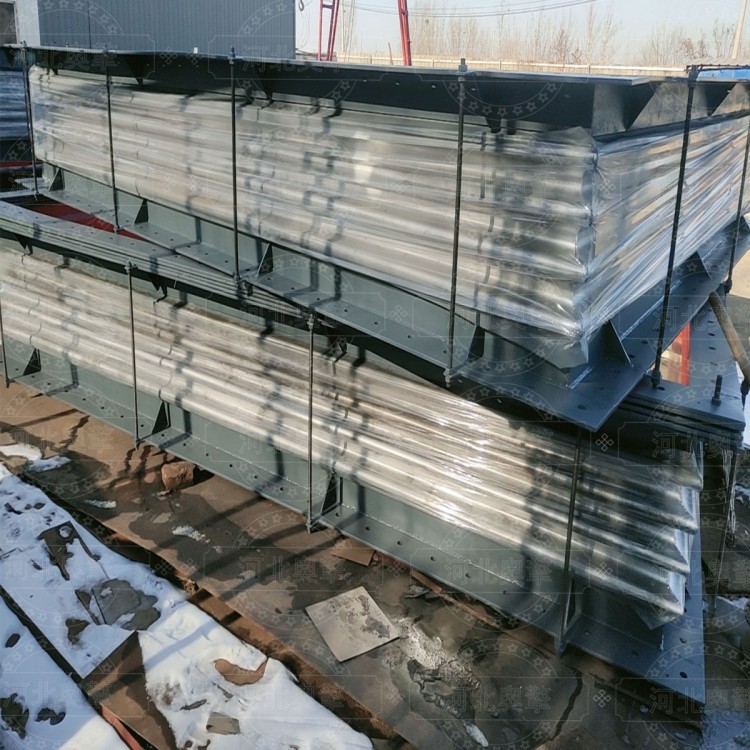

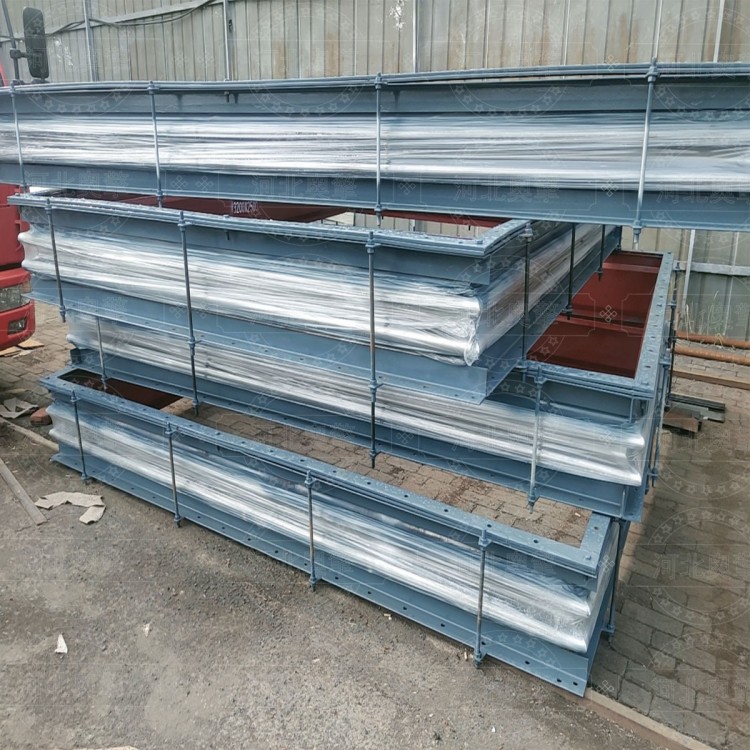

金属矩形波纹补偿器a横向补偿器

1. 功能特性

‌横向位移补偿‌：专为吸收管道系统因热胀冷缩、机械振动或地基沉降产生的横向位移设计，降低管道应力。

‌多向适应性‌：可结合轴向补偿功能，实现复合位移吸收，适用于复杂管道布局。

‌密封与耐磨‌：采用金属波纹结构及耐磨内衬，减少煤粉、粉尘等颗粒介质对补偿器的磨损，并保持密封性。

2. 结构设计

‌波纹管组件‌：矩形截面金属波纹管为核心部件，材质通常为不锈钢（如304或316），耐高温、耐腐蚀。

‌连接方式‌：法兰或焊接接口，适配矩形管道系统，确保与管道刚性连接。

‌导向与支撑‌：部分型号配备导向支架，控制横向位移方向，防止波纹管扭曲或失稳。

3. 适用场景

‌典型应用‌：火力发电厂矩形煤粉管道、热风管道或工业除尘系统，尤其适用于空间受限的横向位移补偿需求。

‌环境条件‌：工作温度范围宽（如-20℃~400℃），适应中低压工况（风压通常≤0.5MPa）。

4. 选型要点

‌位移量计算‌：需明确横向补偿量（Ymm）及管道尺寸（长宽高），确保补偿器行程匹配系统位移。

‌压力与温度‌：根据管道工作压力及介质温度选择耐压等级和材质，避免超限运行。

‌安装布局‌：

靠近位移源（如设备接口）布置，减少管道整体应力。

水平管道优先采用横向挠曲补偿，垂直管道需结合导向支架控制位移方向。

5. 材质与维护

‌材质选择‌：优先选用不锈钢（如304、316）或耐磨合金，抵抗煤粉腐蚀及高温氧化。

‌维护建议‌：定期检查波纹管表面磨损及密封性，清理内部积灰，确保补偿功能稳定。

6. 注意事项

‌非标定制‌：特殊尺寸或极端工况（如高压、强腐蚀）需提供详细参数定制设计。

‌安装精度‌：法兰连接时需对齐管道轴线，焊接接口需保证焊缝质量，避免泄漏或应力集中。
