矩形波纹膨胀节c 法兰补偿器

矩形波纹膨胀节与法兰补偿器是工业管道系统中常见的柔性连接装置，主要用于吸收因温度变化、设备振动或安装偏差引起的热位移和机械应力，保障系统安全稳定运行。两者在结构形式与应用场景上各有特点，但均通过弹性变形实现对管道位移的补偿。

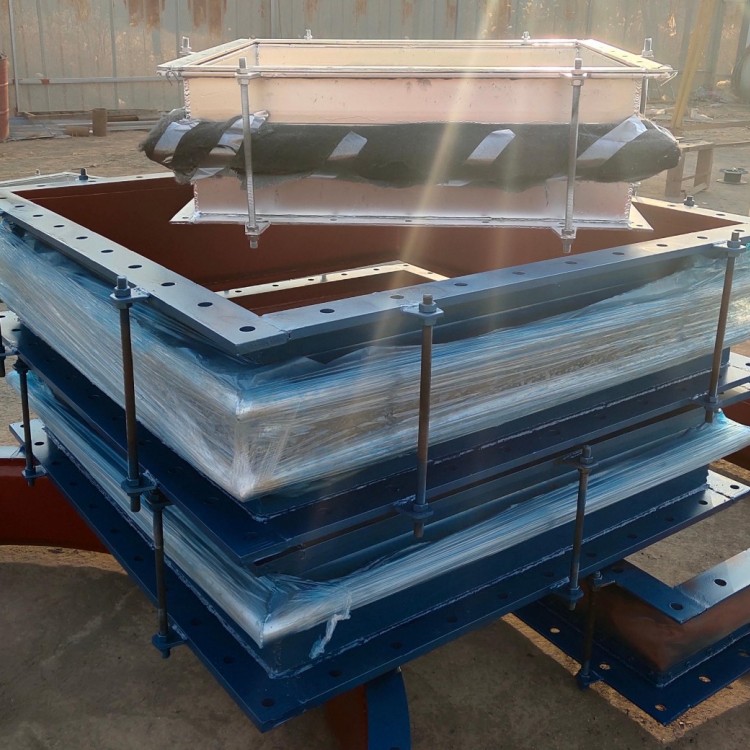

矩形波纹膨胀节专为矩形截面管道设计，常见于烟风道、锅炉尾部、除尘系统及大型通风管网。其核心结构由矩形波纹管、导流板、边框法兰及限位装置组成。波纹管多采用不锈钢（如304、316L）或碳钢材料，通过冷弯成型与焊接工艺制造，具备轴向、横向及角向多向位移补偿能力。通过优化波形参数（波高、波距、壁厚）和增加加强结构，可提升其耐压性与疲劳寿命。导流板用于减少高速气流对波纹区的冲刷，延长使用寿命。该类产品适用于高温、高粉尘及复杂热力工况，但需注意氯离子腐蚀、高温氧化及长期循环载荷下的疲劳问题。

法兰补偿器泛指两端带法兰连接的补偿装置，可为金属波纹管式或非金属织物式，安装便捷，便于与管道法兰对接。金属法兰补偿器适用于高压、高温蒸汽或液体系统，密封性好；非金属法兰补偿器则多用于中低温、中低压气体管道，具备优异的耐腐蚀性与柔韧性，适用于复杂走向或振动环境。

两类补偿器的选型需依据管道尺寸、工作温度、压力等级、介质性质及位移量进行综合评估。安装时应确保对中良好，避免强制组对产生附加应力。运行期间需定期检查波纹区是否出现裂纹、失稳、腐蚀或连接部位松动。

矩形波纹膨胀节与法兰补偿器作为管道系统的关键组件，其性能直接影响系统可靠性与维护周期，需结合工况进行科学设计与规范运维。
