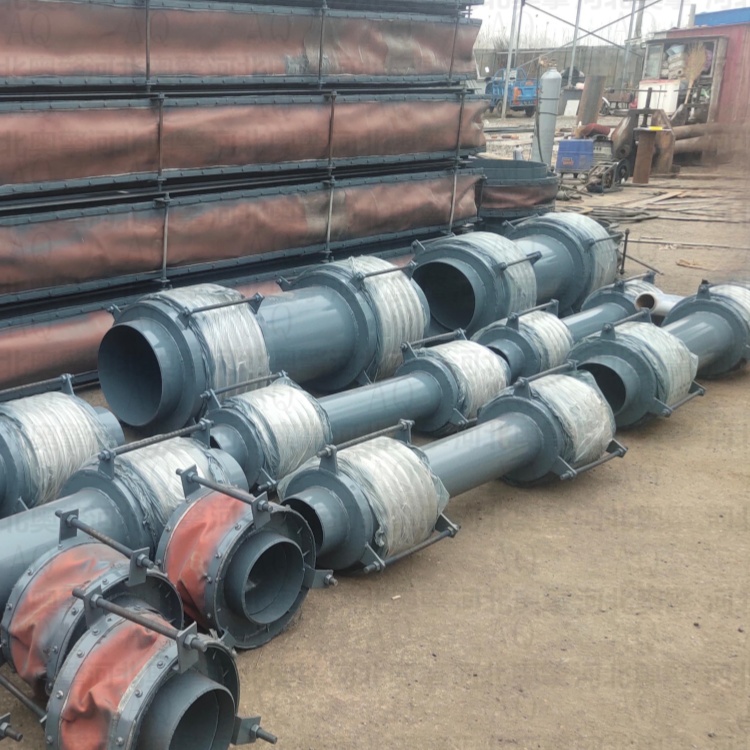

煤粉管道c 三维波纹补偿器

煤粉管道三维波纹补偿器是专为煤粉输送系统设计的特种补偿装置，用于吸收管道因热胀冷缩、机械振动或安装误差产生的‌轴向、横向及角向位移‌。其核心功能在于通过波纹管的弹性变形释放管道应力，防止煤粉泄漏、法兰开裂或支架损坏，保障煤粉管道在高温、高压及含尘环境下的长期稳定运行

‌ ‌波纹管‌：核心部件，采用‌1Cr18Ni9Ti或SUS304不锈钢‌材质，通过多层一次液压成型工艺制造，具备高耐压、耐磨损及抗疲劳特性。

‌导流筒与接管‌：导流筒采用加厚耐磨钢设计，与波纹管形成双层防护，减少煤粉冲刷磨损；接管选用低碳合金耐磨钢，确保焊接强度与密封性

‌限位拉杆/小拉杆机构‌：控制位移补偿范围，防止波纹管过度拉伸或压缩，同时适应管道横向偏移

‌密封结构‌：专利设计的挡环与耐火纤维填充层，有效隔绝煤粉泄漏，提升气密性

‌ 作用：‌多向位移吸收‌：波纹管通过轴向压缩/拉伸、横向挠曲及角向偏转，同步补偿管道三维空间内的复合位移，避免应力集中

‌耐磨与防漏设计‌：导流筒与波纹管的协同结构减少煤粉直接冲刷，密封组件防止粉尘渗入，延长设备寿命

‌减振降噪‌：波纹管的柔性变形吸收机械振动，降低系统运行噪声，改善工作环境

‌设计特点‌

‌高温适应性‌：工作温度范围覆盖60℃~450℃，耐火纤维层可进一步隔离高温，保护外部结构

‌耐磨强化‌：针对煤粉高速摩擦（流速15~30m/s），采用加厚导流筒与耐磨材料，显著提升抗磨损性能

‌大补偿量‌：轴向补偿量可达±30mm，横向补偿量±40mm，角向补偿量±4°，满足大型发电机组（100~600MW）的复杂位移需求

‌低维护成本‌：模块化结构简化更换流程，减少停机时间，综合投资效益高。

‌应用场景‌

‌电力行业‌：用于100~600MW发电机组的一次风、二次风及三次风管道，解决煤粉泄漏与热膨胀问题

‌工业高温系统‌：适配锅炉排烟、热风管道等含尘气体环境，确保高温介质（如烟气）的稳定传输

‌复杂管道布局‌：在空间受限或需频繁调整的场合（如改造项目），通过小拉杆机构优化应力分布，简化安装

‌选型与安装要点‌

‌参数匹配‌：需明确公称通径（如DN450）、工作压力（≤0.25MPa）、温度范围及介质特性（煤粉浓度、流速）

‌安装位置‌：优先布置在管道关键节点（如弯头或设备接口附近），避免直管段过长导致的应力累积

‌维护建议‌：定期检查波纹管壁厚减薄量、密封组件完整性及拉杆机构状态，防止超量程使用

‌型号示例与规范‌

‌型号标注‌：如MSW450×8J/200-L，表示公称通径450mm、波数8、补偿量200mm、产品长度L的煤粉专用三维波纹补偿器

‌设计规范‌：遵循DL/T 5204-2016《火力发电厂煤粉管道设计规程》，确保焊接质量与预压缩量控制
