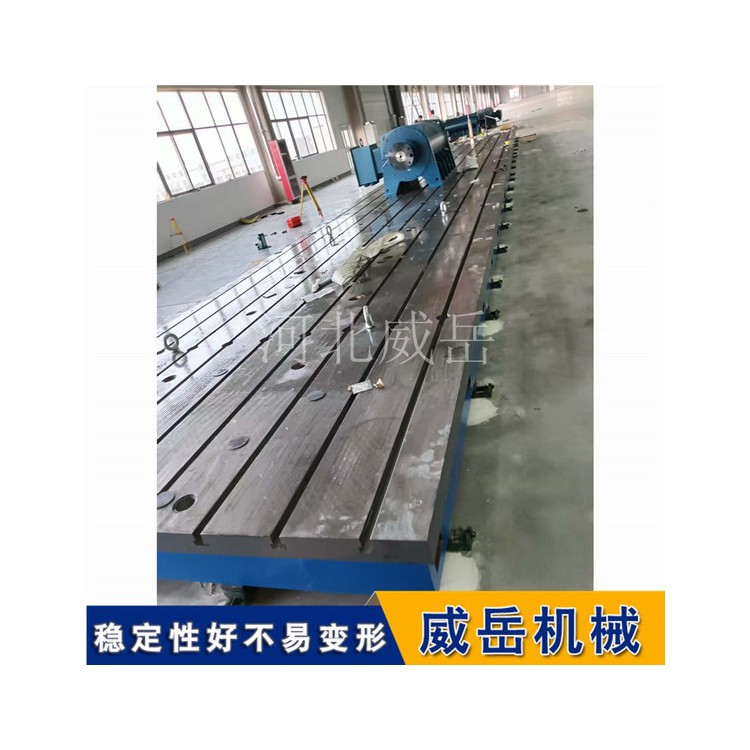

电机试验平台是专门为电机（电动机、发电机）的研发、出厂测试、型式试验和质量检验而设计和制造的特种平台。它不仅要具备普通铸铁平台的高精度、高稳定性，还必和须解决电机测试中特有的振动、扭力、测功机安装、对中、散热、电气绝缘等问题。
1. 核心功能与特殊要求
电机试验平台不仅仅是一个“平面”，而是一个集成化的测试基础系统。
承载与稳定：支撑电机、测功机、扭矩传感器、联轴器等整套测试系统，重量可达数吨至数十吨。
动态刚性：在电机高速旋转（可能高达数万转/分钟）和加载突变时，平台必和须具有相当高的动态刚性，以抑和制振动，保证测量数据的准确性和可靠性。这是与普通平台比较核心的区别。
对中基准：提供精和确的平面和安装基准，便于电机轴与测功机轴进行精和密对中，减少因不对中引起的振动和测量误差。
减震与隔振：既要自身稳定，又要能隔离外部振动干扰，同时也要防止测试系统的振动传递到建筑基础。
功能集成：平台通常集成T型槽、地脚螺栓孔、电缆沟/槽、冷却液排放槽等，以满足布线、管路安装和清洁需求。
2. 关键设计特点
电机试验平台的设计是其性能的灵魂。
很强结构设计：
加厚面板与密集筋网：工作面板和底部筋板都异常厚重，形成蜂窝状或井字形的密集加强筋结构。这提供了相当高的质量/刚性比，能有效吸收和衰减振动能量。
低重和心设计：整体高度相对较矮，重和心下沉，运行更稳定
一体化铸造：主体尽可能一体铸造，减少拼接，保证整体刚性。
材料与制造工艺：
高强度铸铁：通常采用HT250、HT300甚至更高牌号的铸铁，并经过严格的二次以上人工时效处理，确保尺寸长期稳定。
精和密加工：工作面和关键安装面（如测功机底座安装面）需要进行高精度磨削和刮研，平面度要求通常在1级或0级。
多功能集成设计：
T型槽系统：用于牢固固定电机、测功机等设备，允许灵活调整位置。
预埋安装构件：平台内可预埋高强度钢板、地脚螺栓套筒，方便大型设备的直接固定。
排水与走线：设计有斜坡和集油/水槽，方便清理冷却液和油污；侧面或内部留有电缆管道开口。
隔振与锚固选项：
刚性安装：直接通过地脚螺栓固定在坚固的混凝土基础上，适用于一般测试。
弹性安装：在平台与基础之间增加减震器（如橡胶减震垫、弹簧减震器），用于隔离高频振动或对环境振动敏感的高精度测试。
3. 系统构成与典型布局
一个完整的电机试验台架通常包括：
平台主体：核心承载结构。
驱动端：安装被测电机。
负载端：安装测功机（电涡流、磁粉、电力测功机等）或负载。
中间连接：高精度联轴器、扭矩传感器（有时集成在测功机内）。
辅助系统安装区：供电柜、冷却系统、数据采集系统等设备的安装位置（有时也放在平台上，有时独立）。
平台通常设计为长条形，以便于对中调整，并留有足够的安全操作空间。
4. 选型与定制要点
电机试验平台是典型的 “非标定制”产品，选型时必和须明确：
测试对象：电机类型（异步、永磁、直流等）、功率范围、转速范围、比较大扭矩。
测试设备：测功机、传感器的型号、尺寸、重量和安装接口。
动态要求：预期的振动水平、对中精度要求。
安装环境：实验室地面承重情况、是否有地基坑、环境温湿度。
功能需求：是否需要集成冷却系统、电缆管理、安全防护栏等。
精度等级：根据测试标准（如国标、IEC标准）确定平台的平面度、水平度要求。
总结：
电机试验平台是电机测试领域的“基石”和“守护者”。 其价值不在于本身的精度，而在于它能创造一个稳定、可靠、可重复的机械环境，确保昂贵的测功机和传感器能采集到真实、准确的电机性能数据。一个设计不良的平台会导致振动噪声大、数据波动、甚至设备损坏。因此，在规划和采购时，必和须与有丰富经验的工程师和制造商深度沟通，将其作为整个测试系统不可分割的核心部分来设计。
