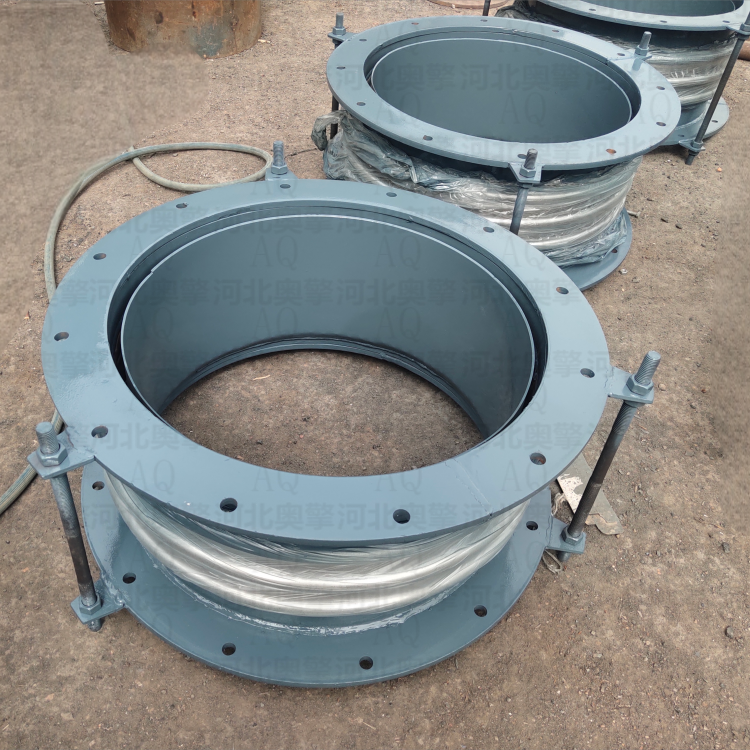

DN700c 圆形金属波纹管补偿器

DN700圆形金属波纹管补偿器是一种用于管道系统中吸收热膨胀、机械位移及振动的柔性连接装置，适用于化工、电力、冶金、供热等工业领域。其结构设计以满足特定工况下的位移补偿和压力承载需求为核心，具备轴向、横向及角向变形能力。

一、结构与材料

波纹管主体：由多层不锈钢波纹管构成，常用材料为奥氏体不锈钢（如S30408、S31603），根据介质温度与腐蚀性可选用316L、321或镍基合金。波数一般为4～8个，具体依据补偿量要求确定

端部连接：采用对焊法兰或接管连接，法兰标准符合GB/T 9119或SH/T 3406，材质与管道系统匹配，确保密封性与强度

结构组件：可配置导流筒（防止介质冲刷波纹管）、外套筒（增强导向性）、限位拉杆（控制最大伸缩量）等辅助结构，具体配置依使用条件而定

二、性能参数

公称直径：DN700（NPS 28），适用于大口径管道系统

压力等级：设计压力通常为1.0MPa～4.0MPa，具体依据波纹管壁厚与层数设计，符合压力容器相关标准（如GB/T 12777）

补偿能力：

轴向补偿量：±20mm～±100mm（视波数与波高而定）横向位移：±30mm～±60mm；

角向偏转：±1.5°～±3°。

温度范围：-196℃～+700℃，具体取决于材料与结构设计，高温工况需考虑材料蠕变与疲劳寿命

三、设计与制造要求

波纹管成形方式为液压成形或滚压成形，确保几何尺寸均匀、无裂纹

焊接采用氩弧焊或等离子焊，焊缝需进行无损检测（RT或PT），符合NB/T 47013标准Ⅱ级要求

整体需进行压力试验（试验压力为设计压力的1.5倍）及气密性试验，确保无泄漏

四、安装与使用注意事项

安装时需保证管道同轴度，避免强行对口造成偏载

导向支架应设置在补偿器附近（距补偿器4倍公称直径内），并配置主固定支架以承受压力推力

禁止用补偿器调整管道安装误差，不得承受扭矩或侧向力

高温系统中，应避免氯离子含量超标（建议≤25ppm），防止应力腐蚀开裂
