煤粉管道新型三维膨胀节,又称煤粉管道专用补偿器,是专为火电厂煤粉、热风气固两相流体管道系统研发的高性能补偿装置,广泛应用于100~600MW发电机组的一次风、二次风及三次风管道中 该产品有效解决了锅炉运行过程中因热膨胀、振动及位移带来的管道应力集中、焊缝开裂、煤粉泄漏等难题,从根本上保障了机组的安全、稳定、长周期运行。

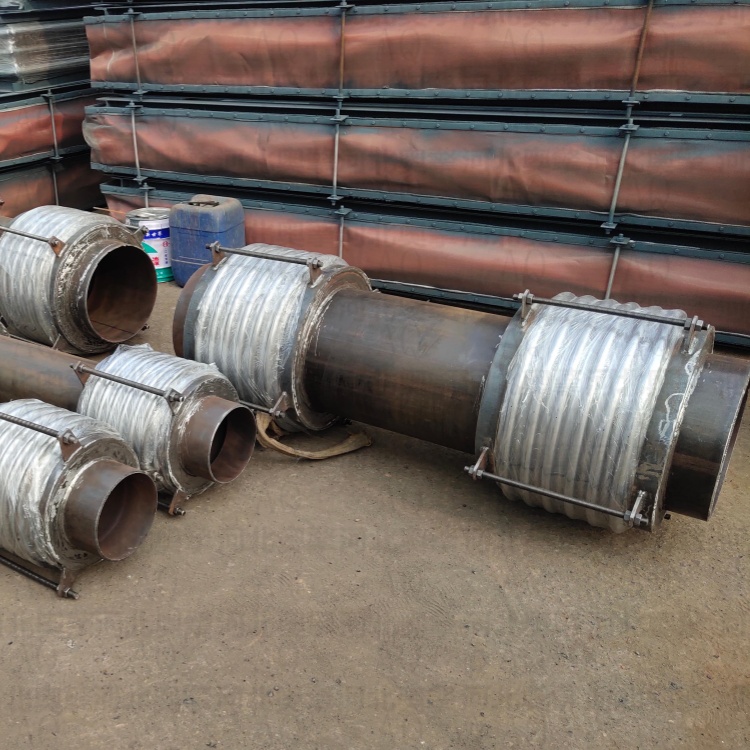

本产品采用三维波纹结构设计,由1Cr18Ni9Ti不锈钢波纹管与低碳合金耐磨钢管接管组合而成,具备优异的耐高温、耐磨损和抗疲劳性能。波纹管通过多层一次液压成型工艺制造,确保结构致密、补偿性能稳定;接管部分则具备良好的焊接性与耐磨性,显著延长使用寿命。产品可吸收轴向、横向及角向多维复合位移,补偿量大、位移刚度小,能轻松应对锅炉燃烧器区域复杂的热膨胀工况。
在实际应用中,煤粉管道新型三维膨胀节可实现任意方向的位移补偿。尤其适用于锅炉燃烧器接口处垂直位移达200mm以上、水平位移超过40mm的大型火电机组。建议靠近燃烧器水平或垂直安装,并配合固定支架与恒力吊架使用,以优化受力分布,降低对燃烧器的附加应力。产品支持冷紧或预拉伸安装方式,可根据现场工况灵活调整,确保运行时受力均匀,减少磨损与泄漏风险。
该膨胀节具有不漏粉、不积粉、挠性好、膨胀自如等显著优点,彻底解决了传统补偿器易泄漏、易堵塞、寿命短的问题。同时,其结构设计简洁,安装维护便捷,吊架配置要求低,大幅降低系统综合投资与运维成本。
产品适用工况:工作温度≤60℃,风压≤500mmH₂O,介质为煤粉与空气混合物,流速15~30m/s,系统压力≤2.5MPa,适用于各类高粉尘、高流速的气固两相流管道系统。
煤粉管道新型三维膨胀节已广泛应用于国内多个大型电厂项目,运行效果优异,获得用户高度认可。作为煤粉管道热位移补偿的理想解决方案,它不仅提升了系统安全性与可靠性,更为电厂节能降耗、绿色环保提供了有力支撑。选择本产品,即是选择高效、耐用、安心的管道保障
