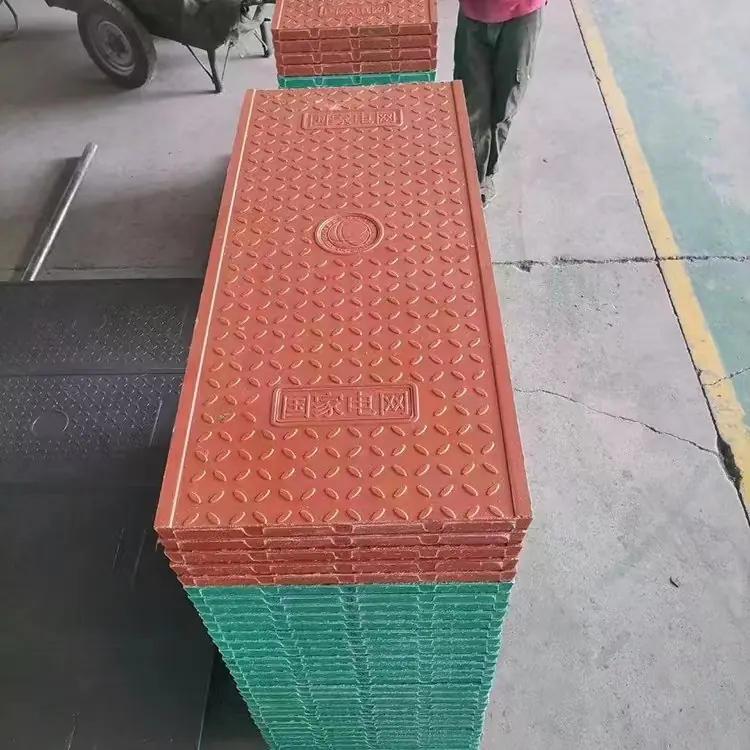

复合树脂电缆沟盖板 电力盖板防滑抗压 适应多种环境

复合材料电缆沟盖板以规格为依据，可按厚度、长度划分。

（1） 厚度：按厚度分为 30mm、40mm、50mm、60mm、70mm、80mm、90mm、100mm、

120mm、150mm 厚度盖板。（两侧支撑面使用角铁的，盖板实际厚度应为角铁内侧高度）

（2）长度：长度 500mm～3500mm,每 50mm 或 100mm 为递增标准尺寸，宽度均为

500mm。

4.1.2 复合材料电缆沟盖板按承载力不同划分为重型（厚度≥80mm）、普型（60≤厚度

<80）、轻型（40≤厚度<60）。

复合材料电缆沟盖板可以根据盖板样式划分为扣槽式盖板和普通盖板。扣槽式盖板在

两侧设有槽口，盖板之间搭接相连，接缝处预留排水沟槽，该产品为弧形（自带拱度）设计，

中间略高、两端略低，保证排水效果（见图 1）；普通盖板两侧则不带槽口（见图 2）。

图 1 扣槽式盖板T/CIA 002-2022

6

图 2 普通盖板

4.2.2 嵌入式与覆盖式盖板

复合材料电缆沟盖板可以根据安装样式分为嵌入式盖板与覆盖式盖板。嵌入式盖板镶

嵌于沟槽两端开设的槽口之上，该盖板支撑面宽度约为 50mm～100mm。（安装时，盖板 a、

b 端需预留 5～10mm 左右，便于开启；每间隔 5 米预留开启孔不少于 1 块）铺设后与地面

齐平（见图 3）；覆盖式盖板铺设于电缆沟上方（覆盖式盖板适用于室外电缆沟铺设）应高

于地面 100mm 以上，该盖板支撑面宽度约为 100mm～200mm。（见图 4）

图 3 嵌入式盖板
