国标铸铁检测平台 精密测量基准抗扭抗压

铸铁检测平台又称铸铁检验平台、铸铁检验平板，是工业生产与质量检测环节中不可或缺的基础工装设备。以下是关于它的详细介绍：

材料及处理：通常采用高强度铸铁 HT200-300 制成，工作面硬度为 HB170-240。为保证精度稳定，平台一般需经过两次人工处理，即人工退火 600℃-700℃和自然时效 2-3 年。

精度等级：按国家标准计量检定规程执行，分为 0 级、1 级、2 级、3 级四个等级，0 级精度高，平面度公差小，可满足不同精度要求的测量和试验工作。

规格尺寸：规格多样，常见的有 100mm×100mm-4000mm×8000mm，特殊规格可根据用户需求定制。

结构特点：多为带加强筋的箱式结构或工字筋结构，通过有限元分析优化壁厚与加强筋分布，实现自重与刚性的较佳平衡，能承受重物长期压力而不易损坏。

主要用途：

尺寸与形位公差检测：作为 “测量基准”，用于检测工件的平面度、平行度、垂直度、同轴度等形位公差，以及长度、宽度、高度等尺寸精度。

工件装配与调试：作为 “装配基准”，为多零件组装提供统一平面，确保装配精度，如汽车发动机缸体、变速箱的装配，以及仪器的调试等。

性能测试与校准：作为 “测试基准”，支撑工件进行负载测试、振动测试或检测工具校准。

优势特点：

精度稳定性高：铸铁具有均匀的金相组织，内部石墨呈片状分布，能有效吸收振动、减少应力集中，且经过时效处理，精度长期不变。

承载能力强：灰铸铁的抗拉强度、抗压强度远高于普通钢材或大理石，平台台面可设计为加厚型或加强筋结构，能满足重型工件的试验与检测需求。

耐用性强：平台台面经人工刮研或精磨后，硬度可达 HB180-220，耐磨抗刮，且抗锈蚀能力可控，维护成本低。

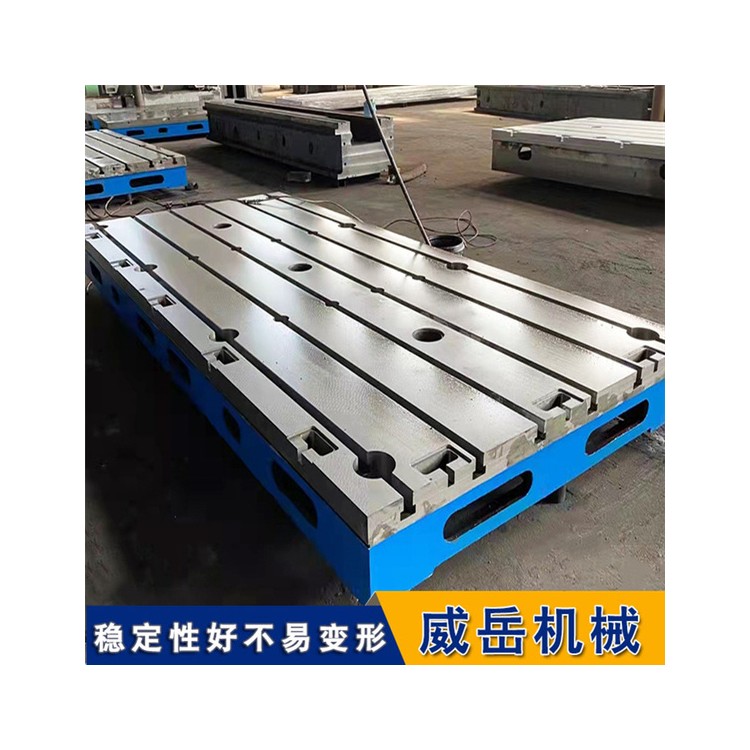

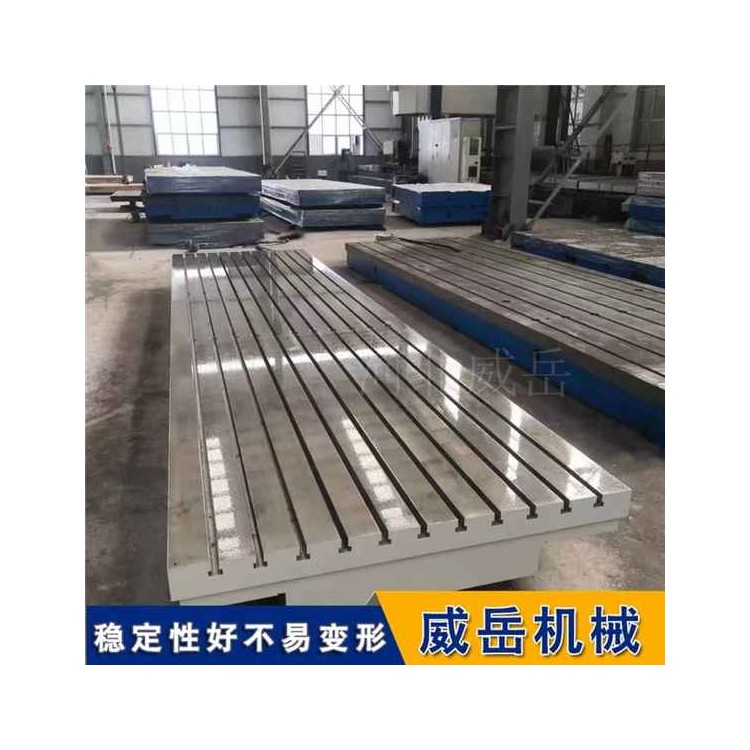

适用性广：工作面上可加工 V 形、T 形、U 形槽和圆孔、长孔等，能满足不同行业的个性化需求，还可搭配多种检测工具使用。

铸铁检测平台的安装质量直接影响其精度稳定性和测量可靠性，安装需遵循找平、稳固、避振三大核心原则，具体步骤和注意事项如下：

安装场地选择要求

需选择平整、坚固、干燥的场地，地面承载力需匹配平台自重及大承载工件重量，避免地面沉降导致平台变形。

远离振动源（如冲床、空压机、重型机床）和热源（如熔炉、蒸汽管道），防止振动干扰测量精度、温度变化引发平台热胀冷缩。

避免阳光直射和潮湿环境，潮湿会导致铸铁生锈，阳光直射会造成台面温度不均、产生局部变形。

基础处理要点

小型平台可直接放置在硬化水泥地面或钢制支架上；中型、重型平台需浇筑混凝土基础，基础厚度不小于平台高度的 1.5 倍，内部可预埋钢筋网增强承载能力。

混凝土基础需进行养护固化（养护时间不少于 28 天），待基础沉降稳定后再安装平台，防止后期基础变形带动平台移位。

调平操作规范

平台底部需配备可调支撑脚（数量根据平台尺寸确定，通常≥4 个，大尺寸平台需增加支撑点），支撑脚需均匀接触地面或基础，避免单点受力。

使用水平仪、平晶等工具进行调平，先粗调再精调：粗调保证平台整体无明显倾斜，精调需逐点检测台面平面度，确保平面度误差在对应精度等级的公差范围内。

调平后需锁紧支撑脚的固定螺母，防止使用过程中支撑脚松动导致平台精度偏移。

安装后验收与防护

安装完成后，需再次检测台面平面度、垂直度等精度指标，确认符合要求后方可投入使用。

平台台面需覆盖防锈保护膜，非使用状态下及时遮盖，防止灰尘、油污污染或尖锐物体划伤台面。

严禁在平台台面上进行焊接、敲击、切割等破坏性操作，避免损坏台面精度。
