含光纤的(N)TSCGEWOEU中压卷筒电缆

产品应用

用于连接大型移动设备，如挖掘机和吊装机具、门式起重机等，可在高机械荷载下工作，适合机动卷绕于径向卷筒或水平绞线卷筒上。

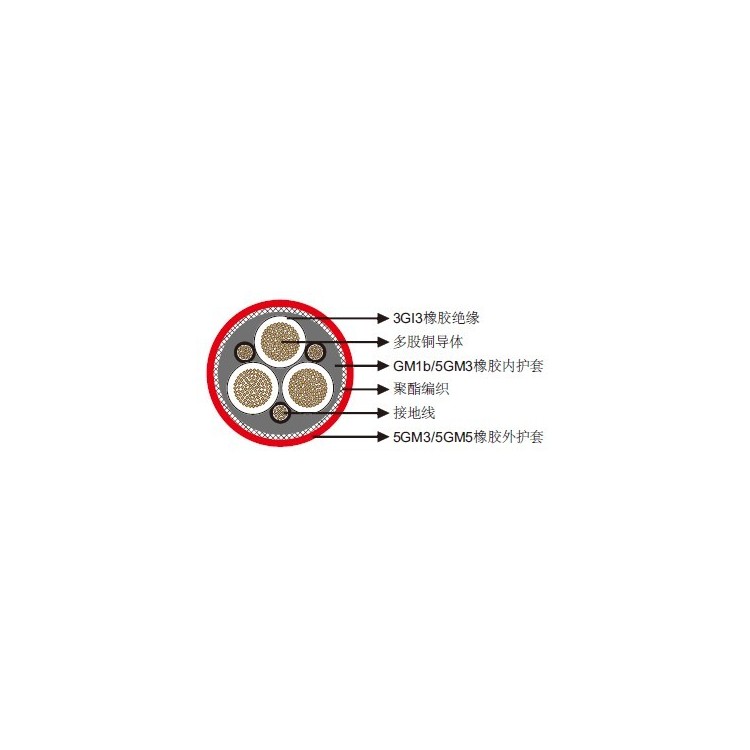

产品结构

• 导体：多股柔软裸铜导体，遵循VDE - 0295 Cl 5、IEC 60228 Cl - 5、BS 6360 cl. 5、HD 383标准。




• 内导体层半导层：有内导体层半导层。




• 接地线：分为2根分布于外层间隙。




• 外导体层半导层：有外导体层半导层。




• 内护套：Type GM1b/5GM3橡胶。




• 光纤：12 FO 50/125或62.5/125或E9/125μm带保护护套。




• 加强件：抗扭转聚酯编织。




• 外护套：Type 5GM3/5GM5橡胶，阻燃、防油。




技术参数

• 工作电压：3.6/6kV。




• 测试电压：5000V。




• 弯曲半径：移动安装为10×OD，固定安装为5×OD。




• 工作温度：移动安装为 - 5°C至 + 80°C，偶尔移动为 - 10°C至 + 80°C，固定安装为 - 40°C至 + 80°C。




• 绝缘电阻：200 MΩ·km。




认证标准

双重认证：欧盟CE认证、北美UL认证。
