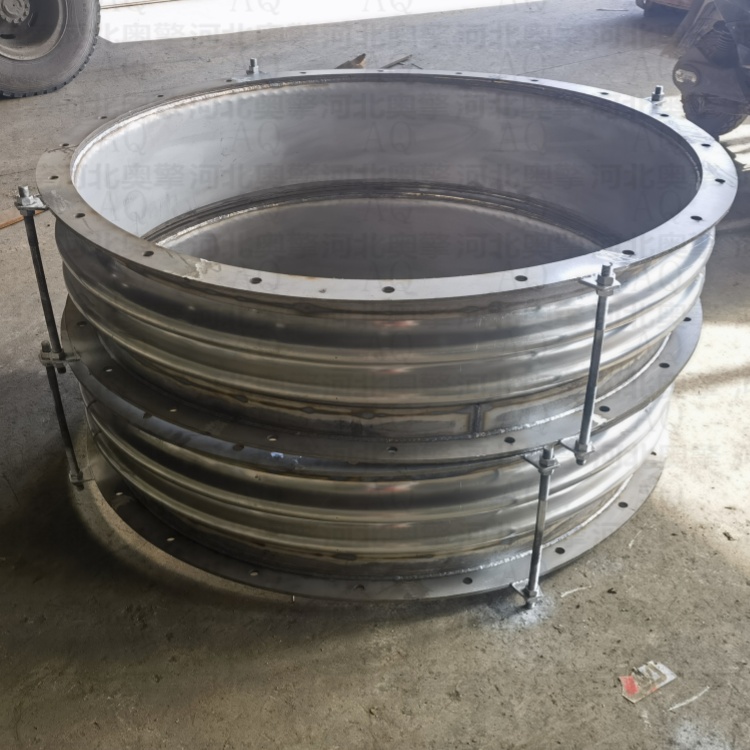

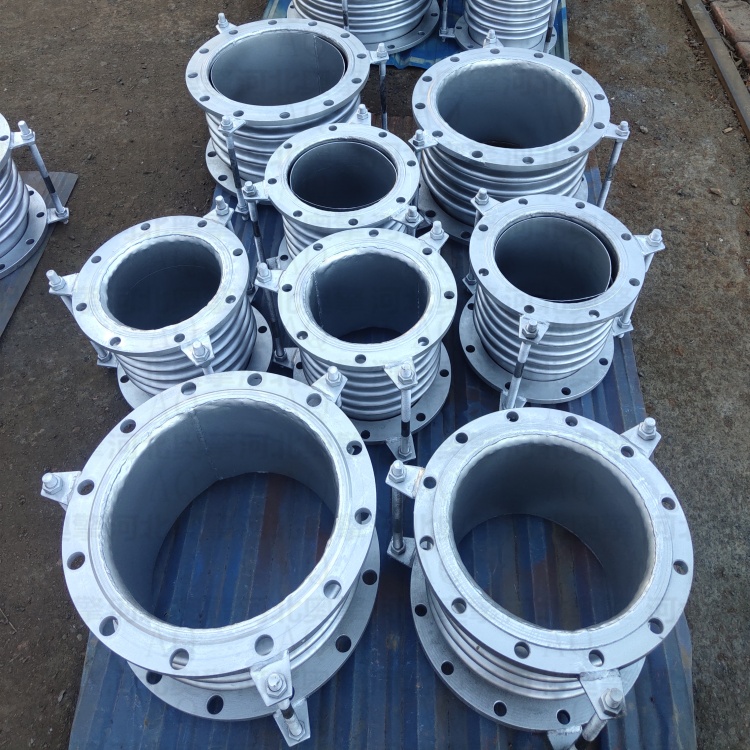

轴向外压式波纹管补偿器

轴向外压式波纹管补偿器是一种专为吸收管道系统轴向位移设计的弹性元件，通过波纹管的挠性变形实现热胀冷缩补偿，避免管道因温度变化或机械振动产生应力集中。其核心结构包括波纹管、外护套、端管及法兰连接件，外护套包裹波纹管并承受外部压力，介质在内部流动，形成“外压内流”的独特设计。

核心特点

‌轴向位移补偿‌：专用于吸收管道沿轴线方向的伸缩变形，补偿量显著，适应长距离直管段的热位移需求。

‌耐介质与温度特性‌：采用不锈钢等金属材料，具备耐腐蚀、耐高温性能，适用于蒸汽、高温气体等介质，在260℃以下环境可长期稳定运行。

‌密封与保护设计‌：外护套隔绝外部环境，防止介质泄漏或外部污染物侵入，同时减少内部介质对波纹管的直接冲刷，延长使用寿命。

‌安装便利性‌：结构紧凑，法兰连接简化安装，适用于空间受限的管道布局，且维护成本较低。

典型应用场景

‌工业管道系统‌：广泛应用于电力、化工、供热等领域，补偿锅炉、汽轮机等设备的热膨胀，保障管道完整性。

‌复杂环境适应‌：在存在化学腐蚀或温度波动的工况中表现优异，如化工厂的流体输送管线，通过吸收轴向位移降低泄漏风险。

设计优势

‌减少约束需求‌：相比传统补偿器，其外压设计降低了对附加导向支架的依赖，简化系统配置。

‌经济与性能平衡‌：以相对较低的成本提供高效补偿，避免管道因应力变形导致的裂损或设备损坏。
