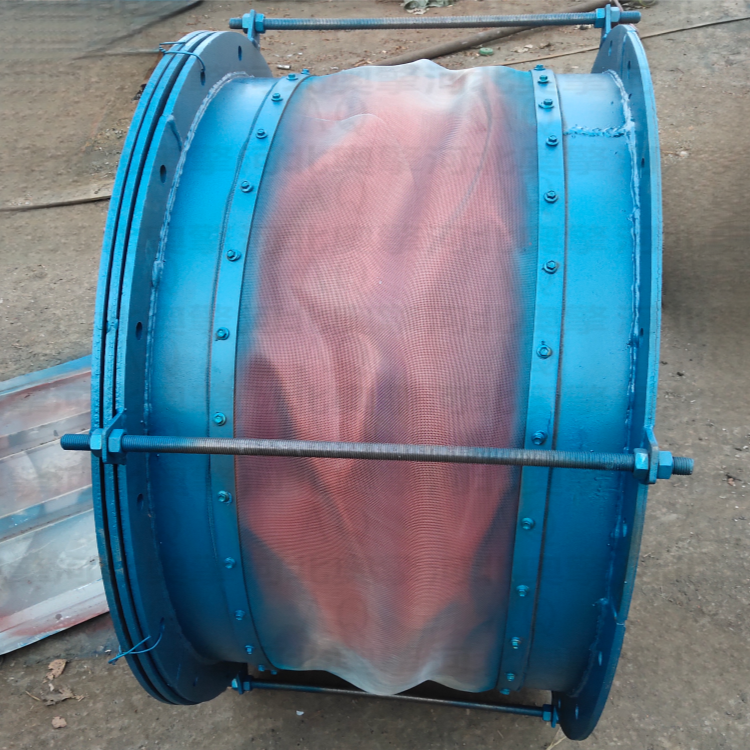

法兰编织物伸缩节

法兰编织物伸缩节是一种柔性连接装置，由高性能纤维织物、金属法兰框架及增强层复合构成，广泛应用于电厂、水泥厂、化工、冶金、垃圾焚烧等行业的烟风道系统中。主要用于补偿热膨胀、吸收振动、隔离设备位移、缓解基础沉降应力，同时具备良好的耐高温、耐腐蚀和保温性能

一、结构组成

柔性织物体：采用多层特制纤维织物（如硅酸铝纤维、陶瓷纤维、PTFE涂层布等）叠加而成，具备优异的耐温（可达400–800℃）、耐腐蚀及抗老化性能。

金属法兰框：由碳钢或不锈钢焊接制成，与管道法兰通过螺栓连接，安装便捷，密封可靠，可承受系统压力与外部载荷。

增强结构：内置不锈钢丝网或镍铬合金网，提升抗压、抗撕裂能力，防止正压鼓包或负压塌陷。

保温层（可选）：中间可填充陶瓷纤维棉等隔热材料，增强保温效果，降低外壁温度，改善工作环境

二、核心功能

补偿轴向、横向及角向多维热位移，吸收因温度变化产生的热膨胀应力；

有效隔离风机、锅炉、汽轮机等设备的振动传递，降低系统噪音与疲劳损伤；

适应大截面、不规则变形的连接部位，特别适用于矩形或异形管道系统；

抗腐蚀性强，适用于含SO₂、HCl等腐蚀性介质的烟气环境。

三、性能参数

适用温度：-100℃ 至 800℃（根据材料组合）；

工作压力：-30kPa 至 +50kPa（适用于中低压系统）；

补偿量：轴向±30～±100mm，横向±20～±60mm，角向±3°～±5°；

法兰标准：可按GB、HG、ANSI、DIN等标准定制。

四、应用优势

重量轻，安装维护方便，无需大型起重设备；

柔性好，无应力传递，降低对支撑结构与设备接口的负荷；

不产生内压推力，简化支架设计；

耐腐蚀、免维护，使用寿命长，尤其适用于腐蚀性、高粉尘环境。

五、执行标准与质量控制 产品设计参考GB/T 12777、EJMA及行业应用规范，原材料与成品均经过严格检验，确保性能稳定可靠。

六、使用与维护 安装时应保证法兰平行，螺栓对称均匀紧固；运行中定期检查织物层是否有磨损、老化、开线或烧蚀，及时处理隐患。
