进口自力式压力调节阀_水力自控阀

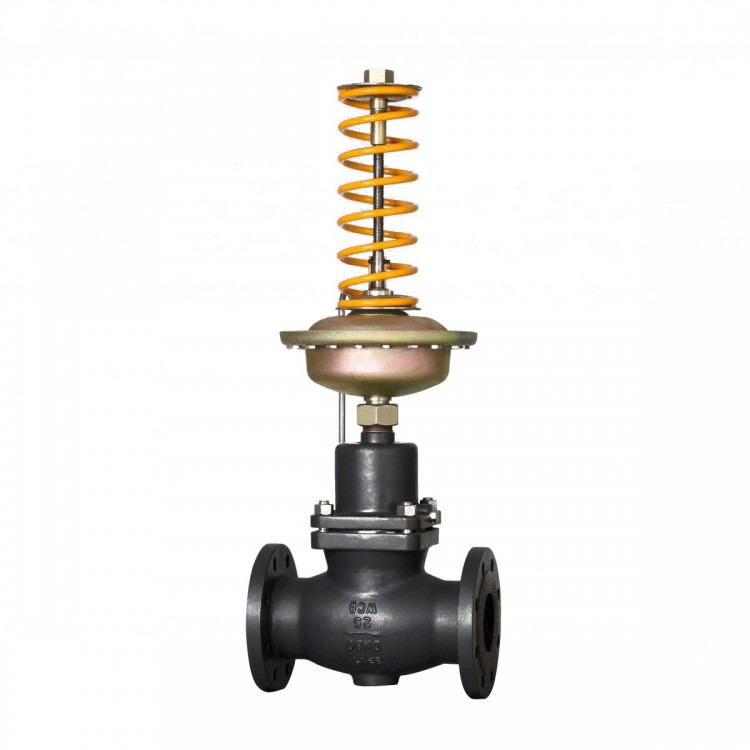

进口自力式压力调节阀

产品价格￥3200.00元/台

产品品牌德国沃德WODE

最小起订≥1 台

供货总量1000 台

更新日期2025-12-31 10:44

联系电话

13552108914 王经理

【友情提示】：来电请说明在中商114看到的，谢谢！

商品信息

基本参数

起订：	≥1 台
供货总量：	1000 台
有效期至：	长期有效
连接方式：	法兰，焊接，螺纹
阀体口径：	DN15～300mm
材质：	碳钢，不锈钢等
压力：	1.6、2.5、4.0、6.4Mpa
控制方式：	阀前泄压型，阀后减压型
使用介质：	水，气体，蒸汽，油品等
密封形式：	硬密封，软密封
流量特性：	线性
适用温度：	-20～200℃ ；-20～350℃；

详细说明

进口自力式压力调节阀

（关键词：进口自力式调节阀，自力式减压阀，自力式调节阀原理结构）

一、进口自力式压力调节阀 产品概述

　　德国沃德WODE的进口自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力调节阀广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。

沃德阀门的自力式压力调节阀系列产品有单座型、套筒型、双座型三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN15～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

二、进口自力式压力调节阀 产品特点

（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

（2）压力分段范围细且互相交叉，调节精度高。

（3）压力设定值在运行期间可连续设定。

（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。

（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。

三、进口自力式压力调节阀 技术参数

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
噪音衡量系数Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允许压差 (Mpa)	PN16	1.6								1.5		1.2	1,0
	PN40	2.0
阀盖形式		标准型-17～+300℃、高温型+300℃～+450℃
压盖型式		螺栓压紧式
密封填料		V型PTFE、PPL、石棉纺织填料、石墨填料
阀芯形式		单座、套筒型阀芯
流量特性		线性

四、进口自力式压力调节阀 执行器技术参数

有效面积(cm )	32※	80	250	630
压力设定范围(MPa)	0.8～1.6	0.1～0.6	0.015～0.15	0.005～0.035
压力设定范围(MPa)	0.3～1.2	0.05～0.3	0.01～0.07	0.005～0.035
保证压力阀正常工作的最小压差△Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005
允许上下膜室之间最大压差(MPa)	2.0	1.25	0.4	0.15
材料	膜盖：钢板镀锌；膜片：EPDM或FKM夹纤维
控制管线、接头	铜管或钢管10×1；卡套式接头：R1/4"

注：※该有效面积所对应的压力设定范围不适用于DN150-250。

注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。

五、进口自力式压力调节阀 结构图

注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。

六、进口自力式压力调节阀 主要性能指标

设定值偏差		±8%
允许泄露量 (在规定实验条件下)	硬密封	4×0.01%阀额定容量
	软密封	DN15～50	DN65～125	DN150～250
		10气泡/min	20气泡/min	40气泡/min

七、进口自力式压力调节阀 最高工作温度

公称通径		15～125mm	150～250mm
密封型式	硬密封	≤150℃	≤140℃
		冷却罐≤200℃	冷却罐和加长件≤200℃
		冷却罐和散热片≤350℃ ※	冷却罐和加长件≤300℃ ※
	软密封	≤150℃
