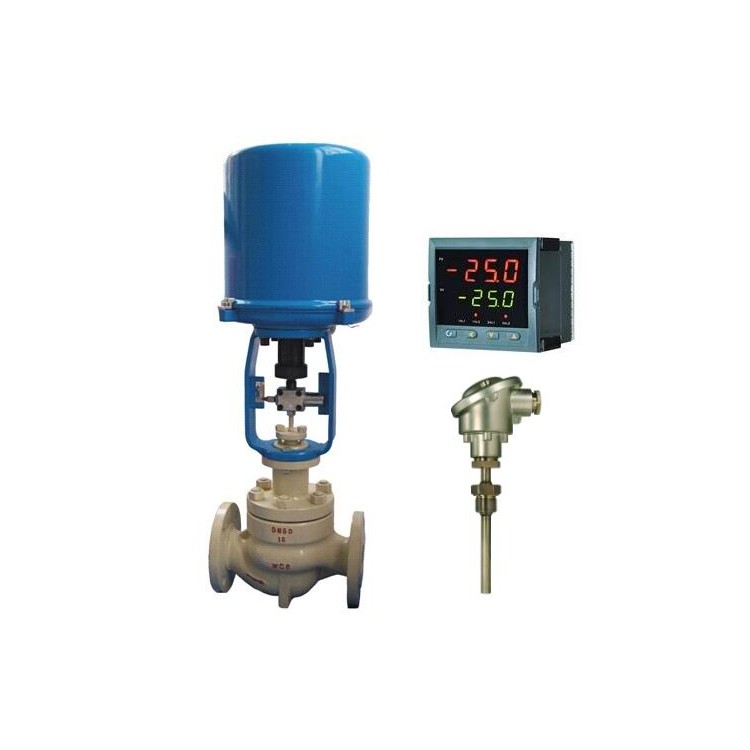

进口电动蒸汽调节阀
（关键词：进口电动高温调节阀，电动导热油调节阀，电动蒸汽调节阀控制原理）
一、进口电动蒸汽调节阀概述:
德国沃德WODE的进口电动蒸汽调节阀由2SB型系列、PSL系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内蒸汽介质的温度、压力、流量等工艺参数的连续调节。进口蒸汽电动调节阀具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等蒸汽自动控制系统中。
二、进口电动蒸汽调节阀 主要技术参数
● 阀体
阀体形式 | 直通铸造球型阀 |
公称通径 | DN15～300mm |
公称压力 | PN1.6、2.5、4.0、6.4、10、16、32或者ANSI Class150～2500 |
连接形式 | 法兰(FF、RF、RTJ)、焊接(SW BW)、螺纹等 |
阀盖形式 | 高温型+230～+450℃、超高温型+230～+560℃ |
压盖型式 | 螺栓压紧式 |
密封填料 | 金属石墨缠绕垫片、柔性石墨、碳纤维填料 |
阀芯形式 | 单座、笼式、套筒阀芯 |
流量特性 | 线性、等百分比 |
●执行机构
执行器型号 | 3810L系列、PSL系列、2SB系列、2SA系列等 |
主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
环境温度：-25～+70℃、环境湿度：≤95% |
三、进口电动蒸汽调节阀 主要性能指标
项目 | 指标值 | ||
基本误差% | 配3810L±2.5；配PSL±1.0；配2SB±1.0 | ||
回差% | 配381L ±2.0； 配PSL±1.0；配2SB±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30：1 | ||
四、进口电动蒸汽调节阀结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
五、进口电动蒸汽调节阀 额定流量系数Kv、允许压差
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径 dN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数KV | 单座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
允许压差(MPa) | 单座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
笼式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
