进口电动波纹管调节阀

产品价格￥3000.00元/台

产品品牌德国沃德WODE

最小起订≥1 台

供货总量1000 台

更新日期2025-12-31 09:50

联系电话

13552108914 王经理

【友情提示】：来电请说明在中商114看到的，谢谢！

商品信息

基本参数

起订：	≥1 台
供货总量：	1000 台
有效期至：	长期有效
连接方式：	法兰，焊接，螺纹
阀体口径：	DN15～300mm
材质：	碳钢，不锈钢等
压力：	PN1.6、2.5、4.0、6.4MPa或者ANSIClass150～Class600
电压：	AC220V、AC380V、DC24V
输入反馈信号：	4-20MA，0-10V
密封形式：	波纹管密封
流量特性：	等百分比，线性
适用温度：	-20～200℃ ；-20～350℃；

详细说明

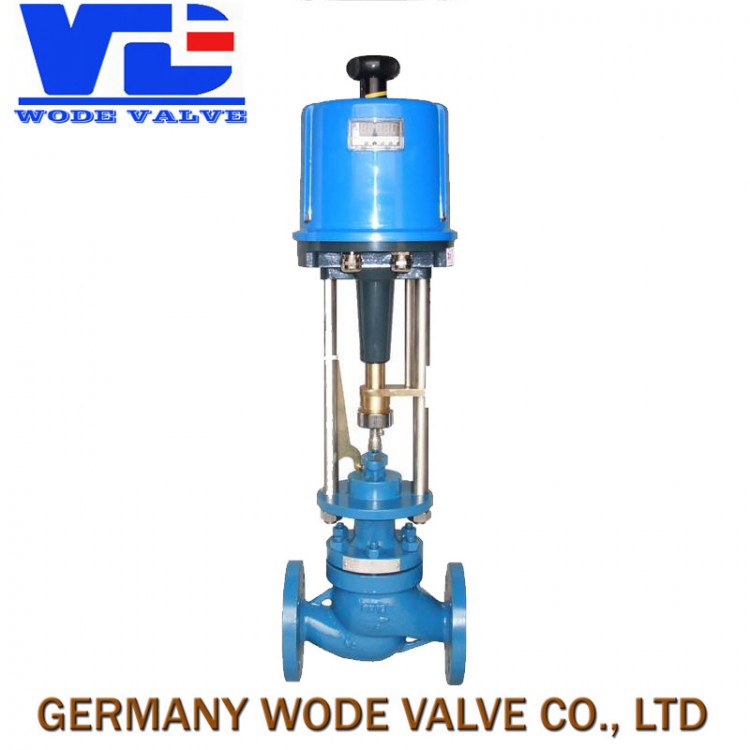

进口电动波纹管调节阀

（关键词：进口电动蒸汽调节阀、波纹管密封调节阀、波纹管调节阀结构原理）

一、进口电动波纹管调节阀 产品概述

　　德国沃德WODE的进口电动波纹管调节阀，由2SB系列(或PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动波纹管调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高。电动波纹管调节阀上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。电动波纹管调节阀也可用在真空的场合。

二、进口电动波纹管调节阀 主要技术参数

（1）阀体参数

公称通径 DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 dN		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	单座	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	笼式	9	15	23	35	59	95	148	236	355	568	885	1260
	套筒	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	单座	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.28
	笼式	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8	2.4	2.0
	套筒	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
额定行程		16		25		40			60			100
阀体形式		直通铸造球型阀
公称压力		PN1.6、2.5、4.0、6.4MPa或者ANSIClass150～Class600
法兰标准		GB/T9113、 JB/T79、HG20594及其他标准
连接形式		法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式		波纹管密封型-40～+350℃
压盖型式		螺栓压紧式
密封填料		V型PTFE、PPL、石棉纺织填料、石墨填料
阀体材料		铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46
阀芯形式		单座柱塞型阀芯、套筒式阀芯、笼式阀门（高压差）
流量特性		线性、等百分比
阀芯材料		不锈钢 (304、316、316L)

注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。

（2）执行器参数

执行器型号	3810、PSL、2SB、罗托克、西门子、欧玛
主要技术参数	电源电压：AC 220V、AC 380V；特殊定做DC 24V；（其他）
	输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC；特殊定制RS485通讯接口
	防护等级：相当IP65、隔爆标志：ExdⅡBT4（可选BT6、CT4、CT6）、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%
