进口电动低温调节阀
（关键词：进口电动液氮调节阀、电动深冷调节阀、电动液氧调节阀、超低温调节阀）

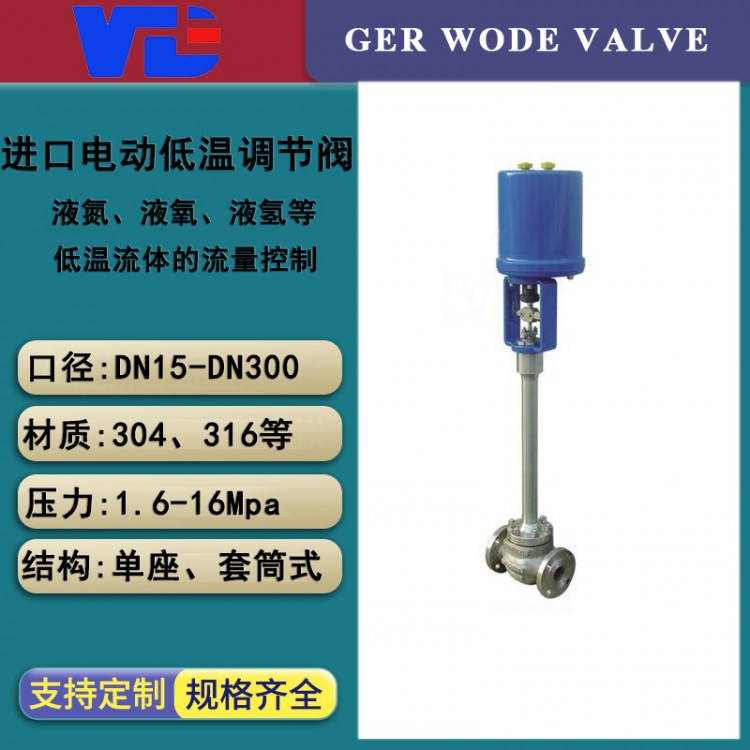

一、进口电动低温调节阀 产品概述
德国沃德WODE进口电动低温调节阀是采用 3810、PSL、2SB系列等电动执行器与与超低温调节阀阀体组成。执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0～-250℃状态下工作，由电动执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。二、进口电动低温调节阀 主要技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4或者ANSI Class150～Class600 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 低温型-10～-196℃、超低温型-196～-250℃ | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型PTFE、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 单座式、套筒式 | |||||||||||||
流量特性 | 等百分比、直线型 | |||||||||||||
配置执行器类别 | 2SB系列、3810系列、PSL系列等电动执行器(客户指定品牌亦可) | |||||||||||||
执行器参数 | 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
注：沃德公司用于液氧的产品都经过禁油脱脂处理、低温处理。
三、进口电动低温调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
四、进口电动低温调节阀 主要性能指标
项目 | 指标值 | ||
基本误差% | 配3810L±2.5； 配PSL±1.0；配2SB±1.0 | ||
回差% | 配381L ±2.0； 配PSL±1.0；配2SB±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30：1 | ||
低温原理概述：
低温阀门主要用于管道系统在低温状态对液氧、液氮等介质截断、接通、调节作用，适用的介质温度-196 ℃~-29 ℃，填料密封有双填料、单填料两种形式可使用在不同的场合，双填料能有效地防止冷损，从而使密封效果得到加强，保证介质不外漏，并使手轮处于常温下，启闭灵活。凡是-101℃及以下的“超低温阀门”都要求其关键部位零件在粗加工之后精加工之前，100%浸入-196℃的低温液氮箱中进行“深冷处理”。
