进口气动薄型对夹式球阀 耐高温高压

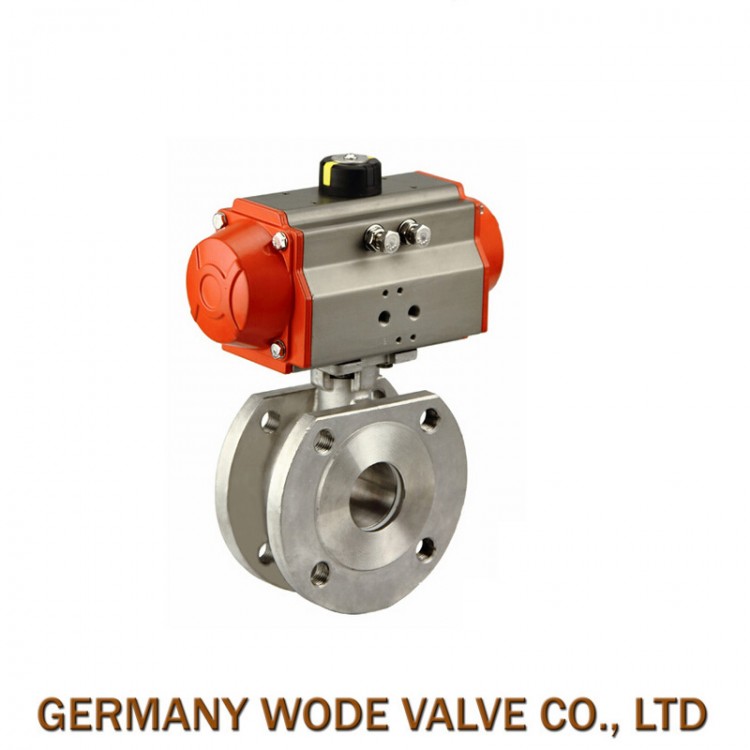

进口气动薄型对夹式球阀（进口气动超短型球阀、进口气动对夹式球阀、进口意大利式球阀）

品牌：德国沃德WODE

进口气动薄型球阀是沃德WODE阀门公司工程师兢兢业业设计而发展出的新一代超短法兰距球阀，球芯通道形状有V形及O形，流体阻力小，是所有阀类中流体阻力最小的一种。气动薄型球阀具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

产品特点

1、气动薄型球阀不带任何管接头的整体式阀体，因此不受管道或螺栓压力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。

2、气动薄型球阀流体阻力小，其阻力系数与同长度的管段相等。

3、气动薄型球阀阀体较一般法兰球阀短，适用于工厂同一管路阀门数量多的场合。

气动执行器

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

进口气动薄型对夹式球阀技术参数和性能

气动薄型球阀执行器技术参数                                    气动薄型球阀阀体参数

类   型 双作用活塞式、弹簧复位式                     公称通径 DN15～200mm

气源压力 双作用：2-8bar/单作用：4-8bar              公称压力 PN1.6、2.5、4.0、6.4MPa

输出力矩 双作用：4N•M～10560N•M                          阀轴材质 不锈钢

单作用：7N•M～2668N•M                               阀体材质 碳钢、304/316/316L不锈钢

工作温度

常温型：-20℃～80℃（丁腈橡胶O型圈）                        球体材质 304/316/316L不锈钢

高温型：-20℃～160℃（氟橡胶O型圈）                阀座密封 PTFE、PPL、金属密封

动作范围 0～90°±5°                                                 温   度 PTFE≤180℃、PPL≤350℃、金属密封≤450℃

接口螺纹 1/8″、1/4″、3/8″、1/2″                                  适用介质 水、石油、粘性流体、浆料、强氧化性介质等

1/8″、1/4″、3/8″、1/2″

阀位信号 定位器：4～20mA/回信器：全开全关信号  特   点 结构紧凑、体积小、重量轻、安装方便

附件选项

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

注：由于不同工况及用户的不同要求，价格有所差别，具体以代理商报价为准。
