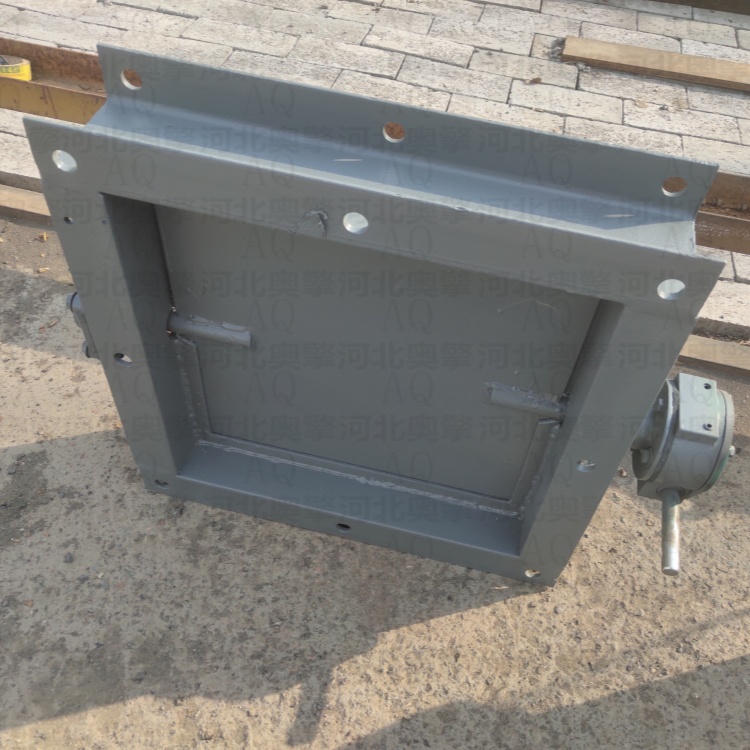

手动插板阀

手动插板阀采用法兰连接安装简易，进出料口有方形和圆形两种 手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备

气动插板阀分为：单向气动插板阀、双向气动插板阀、圆口气动插板阀、方口气动插板阀

手动插板阀特点：结构简单 密封性强 操作简单 重量轻 无卡阻 体积小 通道流畅 易安装、易拆卸  全通径设计时对流阻小  有防磨损和自动补偿功能 因而寿命更长

手动插板阀安装于有压力的各种粉粒体物料管道上起开通及关断的作用其使用压力可达1MPa  阀门的结构充分考虑了粉粒体物料的特点 使阀门很少出现被物料卡住阀板不能滑动的现象

手动插板阀的工作原理

开启状态：

转动手轮或拉动手柄，驱动螺杆或齿轮机构，使闸板沿导向槽向上或向侧面移动。

闸板完全离开流道，介质（如粉末、颗粒、浆料等）可自由通过阀门。

关闭状态：

反向操作手轮或手柄，闸板向下或向另一侧移动，直至完全封闭流道。

密封件（如橡胶或聚氨酯）受压，确保阀门密封，防止介质泄漏。

安装与维护：

安装：确保阀门与管道法兰对齐 螺栓均匀紧固

检查闸板移动是否顺畅 无卡涩

维护：定期清理阀体内积料 防止闸板卡死

润滑螺杆或导轨 检查密封件磨损情况

手动插板阀在正常的使用过程中各传动部位应定期检查 确保系统稳定运行
